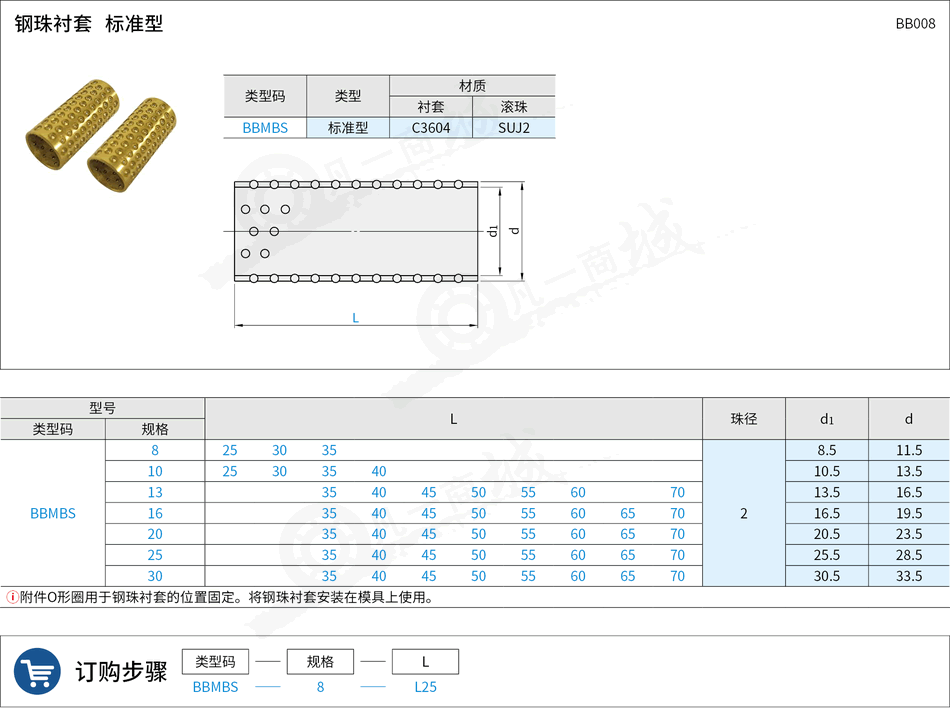

鋼球襯套也叫鋼珠套是有鋁合金或銅合金或聚縮醛樹脂作為鋼珠保持架，鋼珠以鑲嵌的形式嵌入保持架內的一種軸運動配件又名鋼珠軸承。鋼球襯套是沖壓模具導柱組件中主要的組成部分，是冷沖模具模具常用的配件。

■材質構成

一、保持架：

①A5052S鋁合金

②銅合金

③POM聚縮醛樹脂

二、鋼球：

SUJ2軸承鋼，圓球度0.25μm，鋼球熱處理硬度62~67HRC

鋼球襯套因?yàn)槠涮厥庥猛酒渖a(chǎn)工藝也較為特殊：生產過程中采用特殊的鎖珠工藝，能地杜絕鋼珠脫落和死珠現象。鋼球襯套的鋼球尺寸一致在0.0025mm以內，鋼球套的配合過盈量為0.01-0.02mm，使模架運動平衡靈活。

鋼球襯套廣泛運用于SRP、 TRP、連續沖模、獨立導柱、冷沖滾動模座、高精密沖床以及機床附件上面，具有在高精度軸向運動或徑向運動時保持運動均勻的特性。

鋼球襯套外徑計算公式外徑=內徑+（2*鋼球直徑）

鋼球襯套工作時精度高，運轉平穩，理想適用于高重復精度、快響應型小型機械。 這種軸承提供的負載能力 可達19lbf，并且完全抗腐蝕。可供應1毫米的鋼珠規格5*7*10孔徑為5毫米,它的摩擦系數僅為0.001,慣性小，重量輕，結構尺寸緊湊,采用抗腐蝕不銹鋼加工精密軸承滾珠。

鋼球采用GB308-84精度5級標準，應用于高精度軸向運動或徑向運動時運動均勻。國內廠家亦可根據不同需求提供各種標準和非標準的滾珠套。
