滾珠絲桿支撐座是支撐連接絲桿和電機的軸承支撐座，支撐座一般分：固定側（后加K表示如BK12）和支撐單元裝（用F表示如BF12）它們都有用預壓調整的JIS5級的角接觸球軸承。

滾珠絲桿支撐座，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。

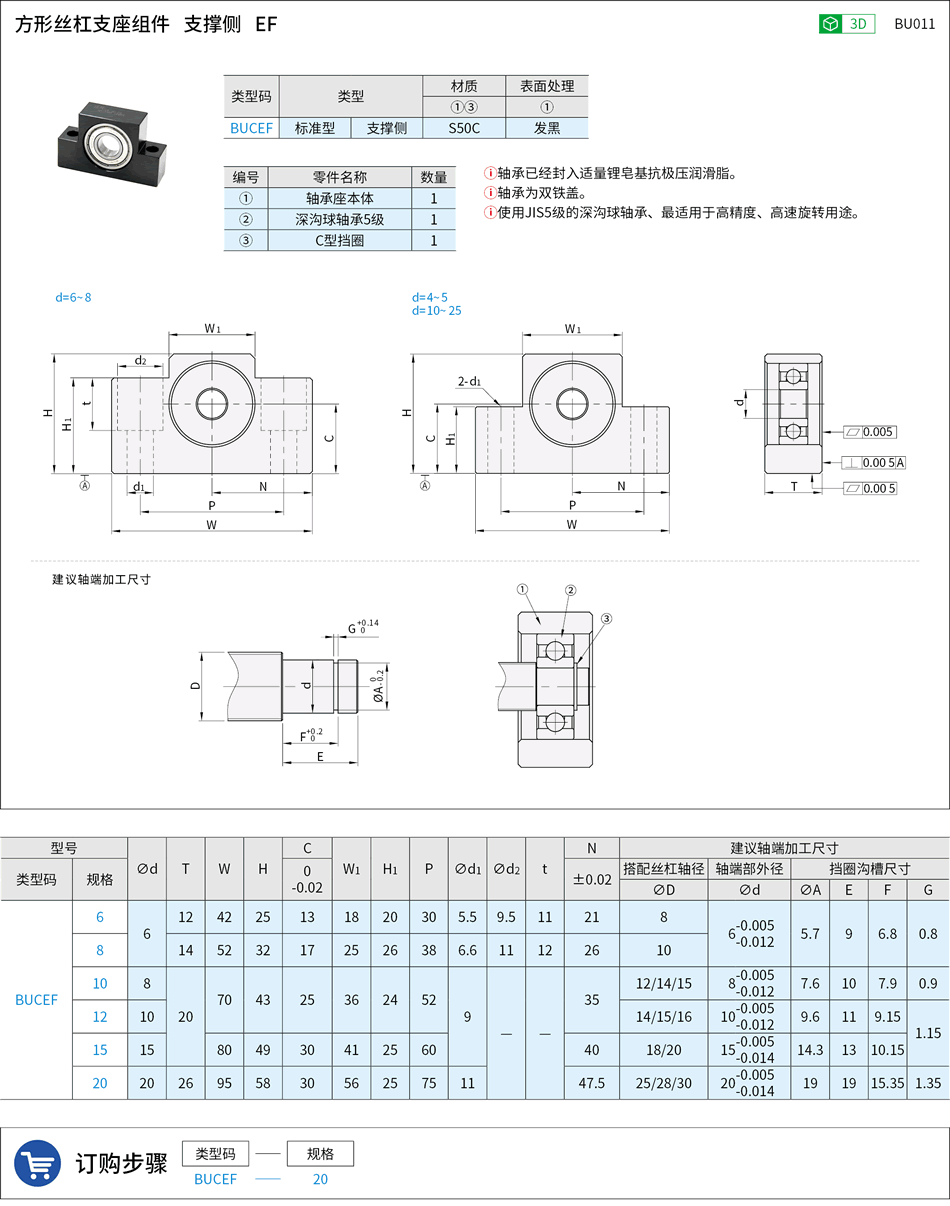

支撐側的支撐單元使用深溝球軸承。支撐單元如EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。

（1）最佳軸承的采用

考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。

（2）支撐單元的形狀

支撐單元有角型和圓型系列，可根據用途選擇。

（3）小型且安裝簡便

支撐單元是考慮了安裝周?chē)臻g的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度

滾珠絲桿支撐座的種類

1. 絲桿支撐座－FK

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

2. 重負荷支撐座－WBK

標準支撐座，規格與NSK相同。為滾珠絲桿兩側專用重負荷型支撐座。

3. 螺母支座－MGD

滾珠絲桿用的標準螺母支撐座。

4. 螺帽支座－MC

滾珠絲桿用的標準螺母支撐座。

5. 鎖固螺帽（RN）

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

6. 絲桿支撐座－AK

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

7. 絲桿支撐座－EK

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

8. 絲桿支撐座－BK

標準品絲桿支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。
