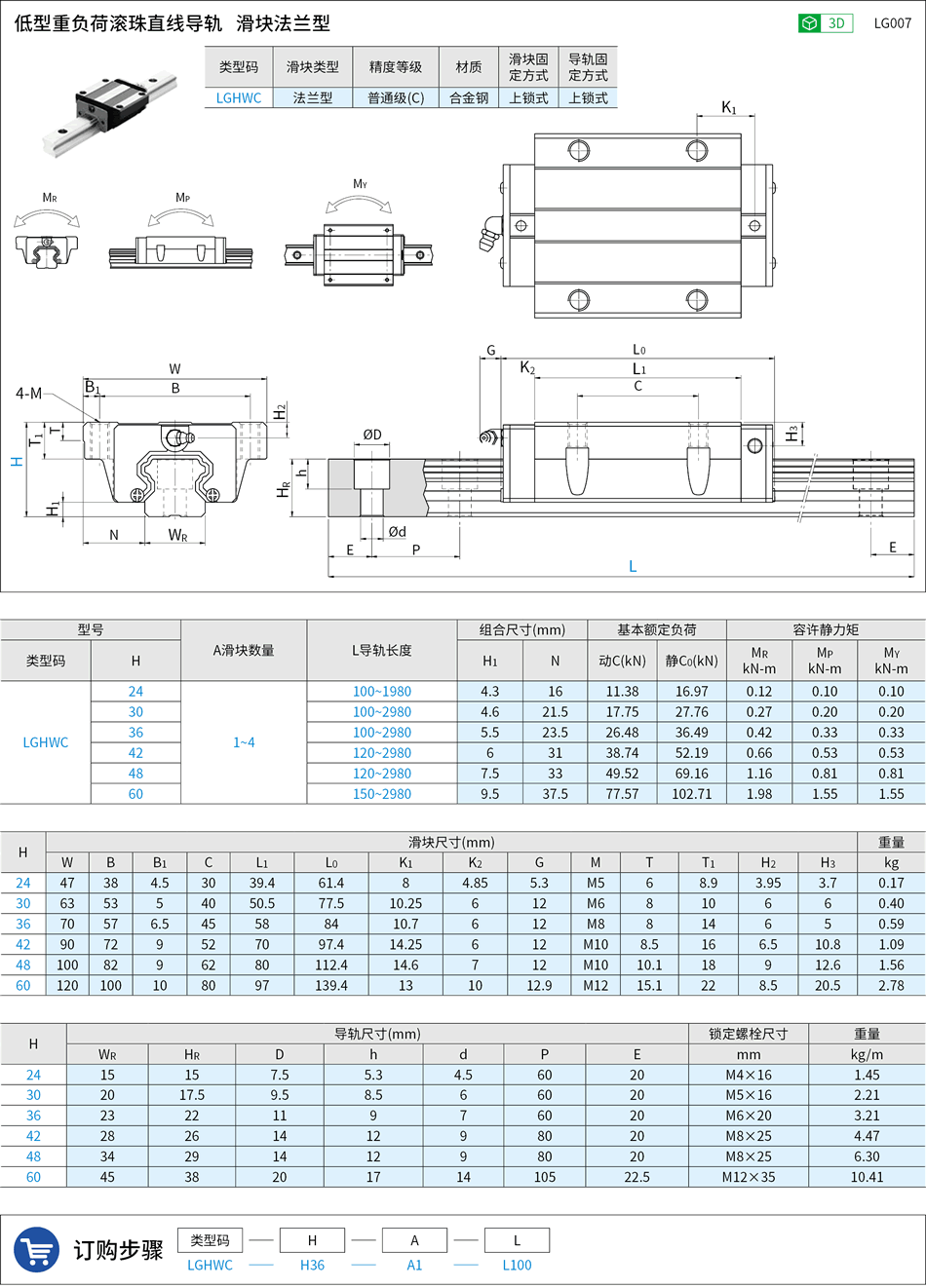

對應上銀直線導軌HGW系列，滑塊法蘭型，尺寸15、20，25、30、35、45(mm)

為四列式單圓弧牙型接觸直線導軌，同時整合優化結構設計之超重負荷精密直線導軌，相較于其他之直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，四列式超重負荷HG直線導軌，即為基于此理念開發之產品。

HG系列直線導軌特點：

(1) 自動調心能力

來自圓弧溝槽的DF(45°-45°)組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被HG滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。

(2) 具有互換性

由于對生產制造精度嚴格管控，直線導軌尺寸能維持在一定的水平內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3) 所有方向皆具有高剛性

運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

常見問題解答

問: 凡一機械配件商城直線導軌或者滑塊是否可以分別單獨購買？

答：可以單獨購買。

問: 凡一機械配件商城直線導軌長度是否可以任意指定？

答：可以任意指定。但凡一機械配件商城直線導軌分長度固定型和長度指定型，且長度指定型時不能指定長度固定型的長度尺寸。

問: 可否根據第三方導軌型號選出凡一機械配件商城相應直線導軌產品？

答：凡一機械配件商城提供第三方品牌替換服務，所以給出第三方產品型號，我們就替換成凡一機械配件商城相應的型號。

問: 凡一機械配件商城直線導軌的指標中有基本動態額定負載和基本靜態額定負載，選型的時候參考哪個指標？

答：基本動態額定負載用于計算導軌壽命，基本靜態額定負載用于計算最大允許負載。

問: 凡一機械配件商城直線導軌可以垂直安裝使用嗎？需要注意什么？

答：可以垂直安裝，但是需要注意安裝時滑塊不要脫落導致滾珠掉落。

問: 導軌可以在水里使用嗎？

答：因為材質和潤滑脂都沒有達到該級別的特殊程度，所以不可以在水里使用。

問: 不銹鋼材質的導軌是永遠不生銹嗎？

答：不銹鋼是相對于碳素鋼具有一定防銹功能的產品，但是不能保證永不生銹。根據使用環境的不同也可能存在短期生銹的可能。
