膜片式聯軸器具有7種結構型式,最小的聯軸器傳遞轉矩范圍從10Nm 起始,而最大的聯軸器傳遞轉矩范圍可達8100000Nm，由于膜片具有6角、8角或多或10角的造型、所以轉矩傳遞十分均勻，其適用環境溫度可從–20℃至少+280℃、采用特殊材質適用。

■優點

無需潤滑及日常維護；

無需拆卸就能檢測聯軸器的狀態；此外，設備運轉過程中，利用頻閃燈可對膜片進行檢查

扭轉剛度高，零回轉；

如果安裝對中準確，聯軸器終身不會損壞，壽命無限長久；

無磨損部件，可是用于各種惡劣的工況環境；

如果偏移誤差在限定的范圍內，聯軸器將與設備擁有同樣長的壽命；

超扭矩安全運轉設計，峰值扭矩是額定扭矩的2倍。

值得注意的是，由于膜片式聯軸器的剛性很強，如果設備安裝時兩軸間的偏差過大，膜片式聯軸器會對軸上的止推軸承產生很大的軸向應力。因此，使膜片組具有一定的導向和定位能力對于膜片式聯軸器的應用——特別是應用于高轉速場合——非常關鍵。

■應用范圍

作為高速聯軸器和低速大轉矩聯軸器可以廣泛應用在通用機械設備上,例如造紙機械設備,泵轉動系統,通風設備,材料加工等.最小的聯軸器可用于控制系統.

壓縮機、發電機、泵、測力計、鉆探設備、鍋爐給水泵、渦輪驅動裝置

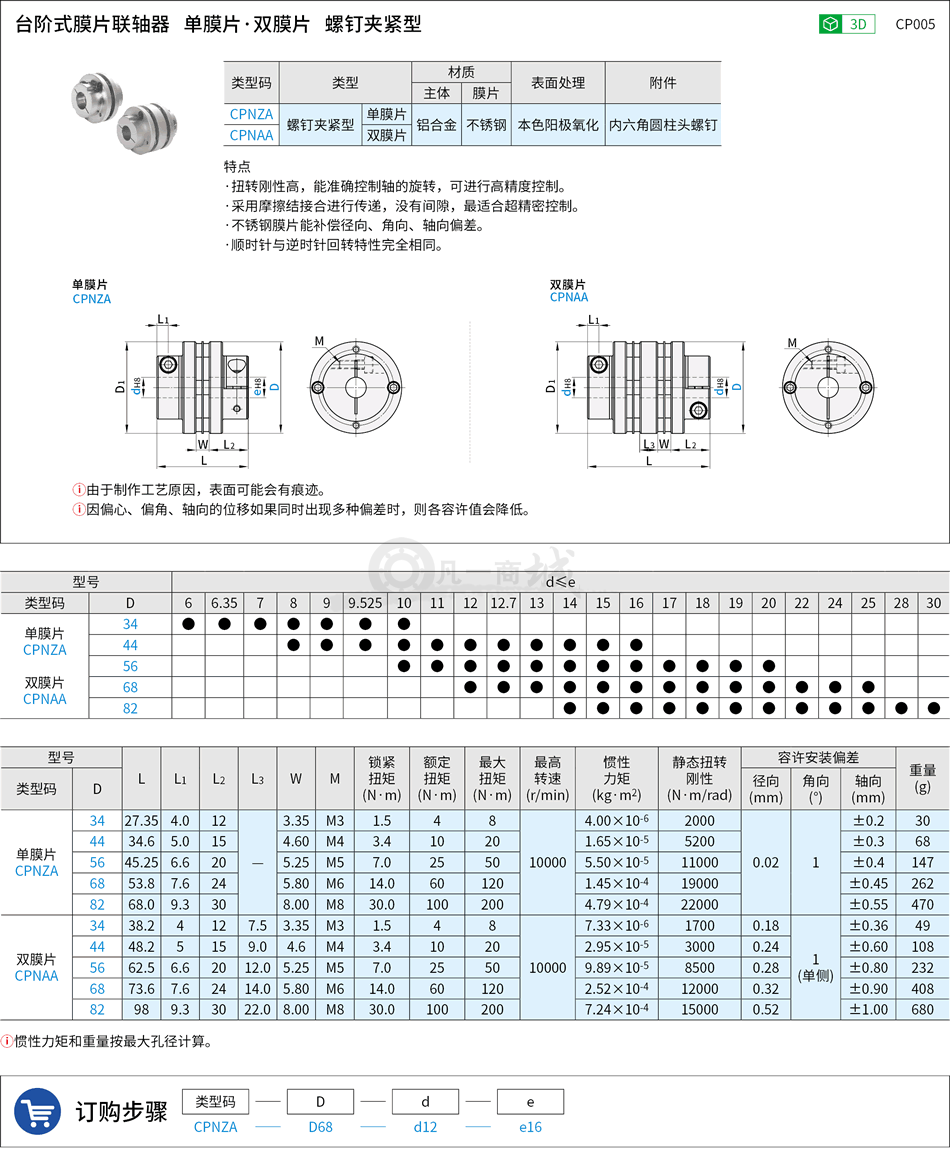

■臺階式特點

(1)臺階式膜片聯軸器補償兩軸線不對中的能力強，與齒式聯軸器相比角位移可大一倍，徑向位移時反力小，撓性大，允許有一定的偏心、偏角和軸向偏差。

(2)具有明顯的減震作用，無噪聲，無磨損。

(3)傳動效率高，可達99.86%。特別適用于中、高速大功率傳動。

(4)適應高溫（-80+300）和惡劣環境中工作，并能在有沖擊、振動條件下安全動行。

(5)結構簡單、重量輕、體積小、裝拆方便。不必移動機器即可裝拆（指帶中間軸型式），不需潤滑。

(6)臺階式膜片聯軸器能準確傳遞轉速，運轉無轉差，可用于精密機械的傳動。
