拉伸彈簧(也叫拉力彈簧,簡稱拉簧)是承受軸向拉力的螺旋彈簧,拉伸彈簧一般都用圓截面材料制造。在不承受負荷時,拉伸彈簧的圈與圈之間一般都是并緊的沒有間隙。
彈簧常數:以k表示,當彈簧被拉伸時,每增加1mm距離的負荷(kgf/mm)
彈簧常數公式(單位:kgf/mm):k=(GXd4)/(8XDm5XNc)
G:線材的鋼性模數;d:線徑;Dm:中徑=外徑-線徑;Nc:有效圈數=總圈數-2。
拉力彈簧的初張力:初張力等于拉開互相緊貼的彈簧并圈所需的力,初張力在彈簧卷制成形后發生。拉力彈簧在制作時,因鋼絲材質、線徑、彈簧指數、靜電、潤滑油脂、熱處理、電鍍等不同,使得每個拉力彈簧初始拉力產生不平均的現象。所以安裝各規格的拉力彈簧時,應預拉至各并圈之間稍微分開一些間距。此時所需的力成為初張力。
初張力=P-k X l=最大負荷-彈簧常數X拉伸長度

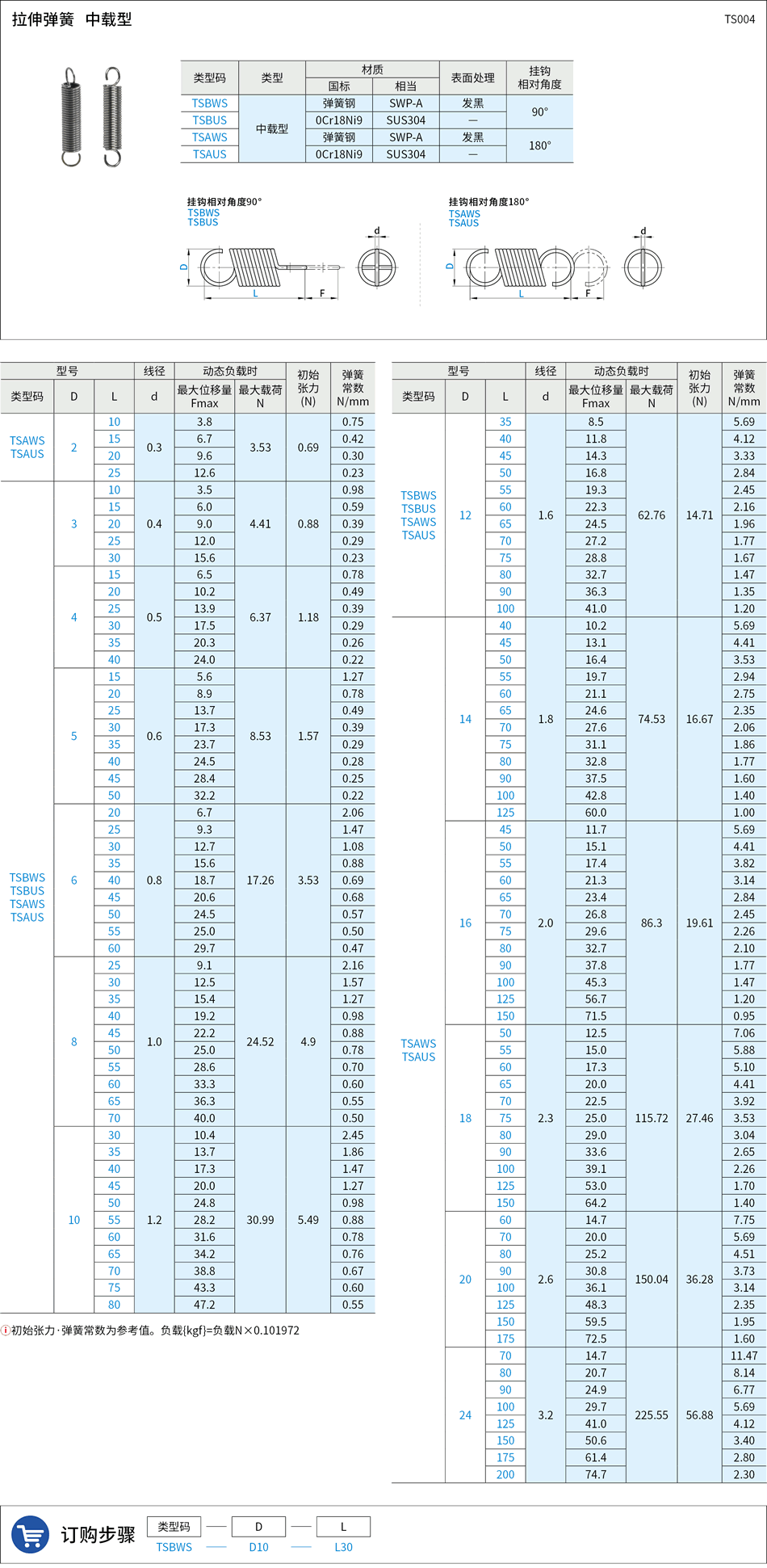

中載型 拉伸彈簧 不銹鋼、彈簧鋼 (90°、180°掛鉤)產品資料由凡一商城tzjd.com.cn整理
如果沒有找到需要的3D圖可聯系客服索取,或者下載3D圖庫自行生成。
序號 | 文件名 | 下載 |
---|---|---|
1 | TSAUS-D10-L30 | 下載 |
2 | TSAUS-D10-L35 | 下載 |
3 | TSAUS-D10-L40 | 下載 |
4 | TSAUS-D10-L45 | 下載 |
5 | TSAUS-D10-L50 | 下載 |
6 | TSAUS-D10-L55 | 下載 |
7 | TSAUS-D10-L60 | 下載 |
8 | TSAUS-D10-L65 | 下載 |
9 | TSAUS-D10-L70 | 下載 |
10 | TSAUS-D10-L75 | 下載 |
11 | TSAUS-D10-L80 | 下載 |
12 | TSAUS-D12-L100 | 下載 |
13 | TSAUS-D12-L35 | 下載 |
14 | TSAUS-D12-L40 | 下載 |
15 | TSAUS-D12-L45 | 下載 |
16 | TSAUS-D12-L50 | 下載 |
17 | TSAUS-D12-L55 | 下載 |
18 | TSAUS-D12-L60 | 下載 |
19 | TSAUS-D12-L65 | 下載 |
20 | TSAUS-D12-L70 | 下載 |
21 | TSAUS-D12-L75 | 下載 |
22 | TSAUS-D12-L80 | 下載 |
23 | TSAUS-D12-L90 | 下載 |
24 | TSAUS-D14-L100 | 下載 |
25 | TSAUS-D14-L125 | 下載 |
26 | TSAUS-D14-L40 | 下載 |
27 | TSAUS-D14-L45 | 下載 |
28 | TSAUS-D14-L50 | 下載 |
29 | TSAUS-D14-L55 | 下載 |
30 | TSAUS-D14-L60 | 下載 |
