有鐵芯直線電機DRC系列：基于半導體行業應用而設計，性能可滿足3C、激光、檢測、非標自動化等行業應用。較同類產品有更優異的推力質量比、散熱性能、力常數、國際最新制程工藝與高品質原材料等特性，易于實現高速度（3m/s以上）、高加速度（2g以上）、高精度（重復精度5um以內），常用于高性能點位運動應用。

直線電機應用領域

數控加工及檢測領域

※數控加工中心CNC

※精密激光焊接機

※精密激光切割機

※電火花特種加工機

※PCB鉆機

※FPC軟板加工機

※三坐標測量機

半導體/AO檢測/3C領域

※半導體芯片制造設備

※半導體芯片檢測設備

※液晶制造設備

※3C組裝非標設備

其他領域

※紡織機械設備

※電梯設備

※主動減震系統設備

※車輛疲勞試驗裝置

※隧道式顯微鏡觀測平臺裝置

※醫學切片全息觀測平臺裝置

※工業用直線方向推進裝置

直線電機選型參考

1.直線電機的選型包括最大推力和持續推力需求的計算。

2.直線運動中F=ma，F(xiàn)是負載運動需要的力，單位N：m是運動物體的質量，單位Kg；a是加速度，單位m/s^2.最大推力由移動負載質量和最大加速度決定，實際應用中推力=總質量*加速度+摩擦力+外界應。

舉例：（假定不存在摩擦力和外界應力）移動負載10千克（包括動子），加速度10m/s^2，電機將產生100N的力。

3.通常不知道實際加速度需求，但有運行時間的要求，給定運動行程和所需時間，便可計算出加速度。對于短行程，推薦使用三角形速度模式（無勻速），長行程推薦梯形速度模式。

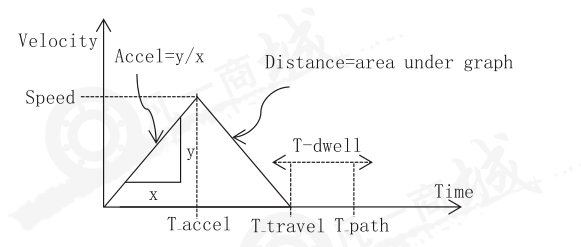

4.三角形模式：加速度=4*位移/運動時間2.

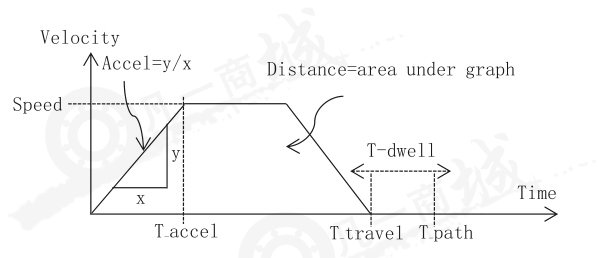

5.梯形模式，預設勻速度可以決定加速度：加速度=勻速/（運動時間一位移/勻速）。

6.計算減速度和計算加速度類似，除非存在不平衡的力（重力）作用在電機上。

7.為了維持勻速過程和停滯階段，摩擦力和外界應力也需要計算（為了維持勻速，電機會對抗摩擦力和外界應力，電機上伺服停滯時會對抗外界應力）。

8.計算持續推力公式如下

9.根據最大推力和持續推力選擇一個電機，應該將安全系數設為20-30%，以便將摩擦力和外界應力抵消為0。

直線電機常見問題

01直線電機可以驅動的最大有效負載

根據牛頓定律：F=ma，應用的力與質量和加速度成正比，因此只要克服摩擦力，很大的質量/負載也可以用很小的力推動，只是加速度會比較小。如：電機的峰值力是312N，推動40Kg的負載橫向移動時，最大加速度可以到78m/s^2.

02直線電機垂直安裝時最大有效負載

垂直運動時，電機除了克服重力還要提供推力向上運動（F=mg+ma），在這種情況下，最大的負載由最大力除以重力加速度（9.81m/s2）決定。如果垂直力一直持續，最大的負載就是電機的持續力。如果負載裝有平衡裝置（如彈簧），就可以推動更重的負載。

03直線電機最大加速度

對于加速度，可以通過牛頓定律（F=ma）來解釋，它取決于電機的最大推力（峰值力）和運動質量。

04直線電機的最大長度

理論上直線電機沒有長度限制，因為電機的定子可以分段拼接起來，直線導軌同樣可以拼接。作為反饋的直線光柵尺可以做到很長，因此直線電機的長度可以做到20m，甚至更長。

05突然斷電時直線電機會怎樣

當突然斷電時，直線電機會由于慣性繼續向前運動，直至碰撞到末端或由于摩擦力停下來。通常這并不是問題，但在某些應用中會存在隱患。可以安裝制動裝置，當電源切斷時激活該裝置，這樣電機就可以立即停下來。這種制動裝置通常安裝在直線運動系統的導軌上。

06直線電機是否適用于潔凈室

直線電機適用于潔凈室。許多前端半導體應用都使用直線電機，在晶圓制造工廠，高精度光刻機放置在等級為10的潔凈室里，直線電機應用于其中XY定位平臺，使用納米分辨率來實現亞微米級精度。

直線電機也應用在其它領域中，半導體后端包裝、測試、拾取與放置、硬盤的裝配與測試等應用都是在潔凈室里。

在潔凈室里，相比較傳統的滾珠絲杠驅動，直線電機的驅動機構沒有接觸，因此沒有磨損而導致粒子生成。直線電機不需要潤滑劑，因為潤滑劑也是污染源。

07直線電機的磁場影響

在一些應用中，擔心直線電機磁場會破壞敏感的組件，推薦使用無鐵芯直線電機DRI系列，DRI電機磁軌的磁場是閉合的，磁通量外泄可以忽略不計。對于有鐵芯直線電機DRC，在磁軌50-60mm的范圍內會有磁場，磁場強度會隨著距離的增加而衰減，而且特定區域的磁場是恒定的，不會產生射頻干擾。

08力和速度的關系

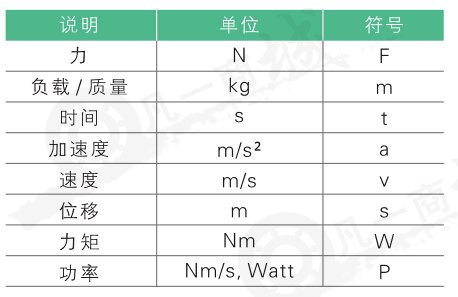

速度和加速度之間關系的方程：v=at，位移、速度和加速度之間關系的方程：s=1/2×at^2.力作用于一個物體或負載，運行（移動）一段距離，做功和位移與作用力之間的方程：W=Fs.當方程式中有時間因素時，功率和速度相關的方程式：P=Fv。

電機的性能是以工作效率或者提供能量的效率來衡量，總的工作量和能量輸出不是衡量的標準。電機無論大小，如果有充足的時間就可以提供很大的能量。一個大的或者強勁的電機可以在很短的時間內提供很大的能量。

考慮到相同的負載和運行距離，較大的電機相比較小的電機可以加速負載在更短的時間內達到更高的速度。
