重負荷型 PMI銀泰直線導軌MSA系列

MSA系列線性導軌采用4列圓弧接觸式及45°接觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用，并且可在維持低摩擦阻力情況下均勻的施以預壓，增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。

專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。

高剛性，四方向等負荷設計

滑塊的高剛性斷面設計與4列鋼珠45°圓弧接觸角的設計，除了提供徑向、反徑向及橫方向四方向的相同額定負荷能力，并且能夠施加足夠的預壓增強其剛性，適合各種安裝方式的應用。

行走順暢度佳，低噪音

簡單圓滑的鋼珠回流路徑設計，并采用耐沖擊的強化合成樹脂之鋼珠循環配件，運轉順暢度佳，噪音度低。

具自動調心能力

正面組合(DF組合) 的圓弧溝槽設計，使其具有自動調心的能力，即使給于預壓也能夠吸收安裝誤差，并維持平滑穩定、高精度的直線運動。

具互換之特性

在嚴密的制造精度管控下，尺寸能夠維持在穩定的公差內，所以對于互換型線性導軌，組裝時可將滑塊任意配裝在同型號的滑軌上，并且保持其相同的順暢度、預壓及精度，組裝與維修最容易。

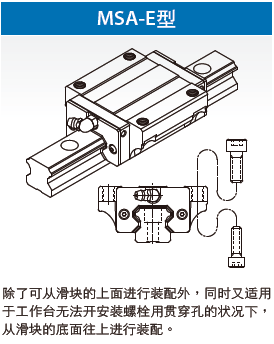

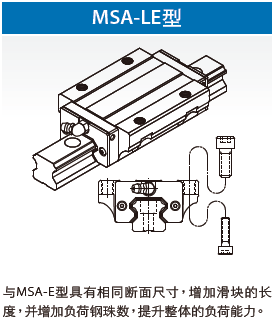

滑塊型式

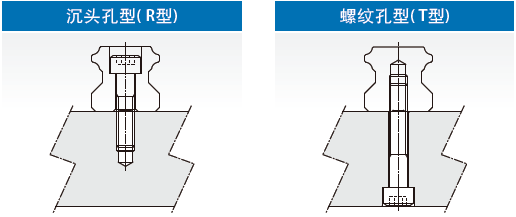

導軌型式

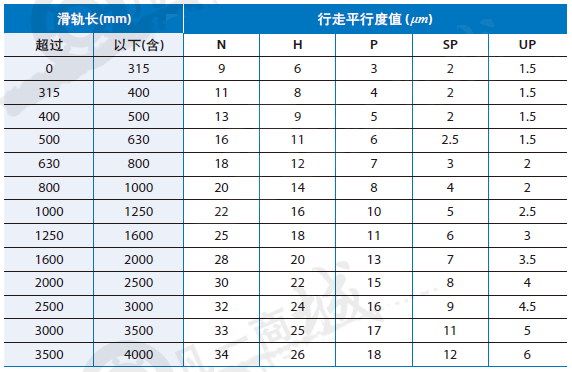

精度等級

各型號的精度分為普通級(N)、高級(H)、精密級(P)、超精密級(SP)與超高精密級(UP)五個等級。

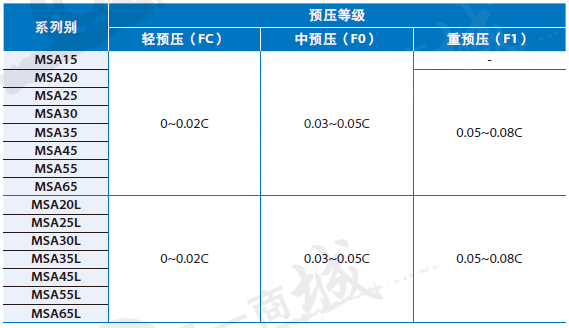

預壓等級

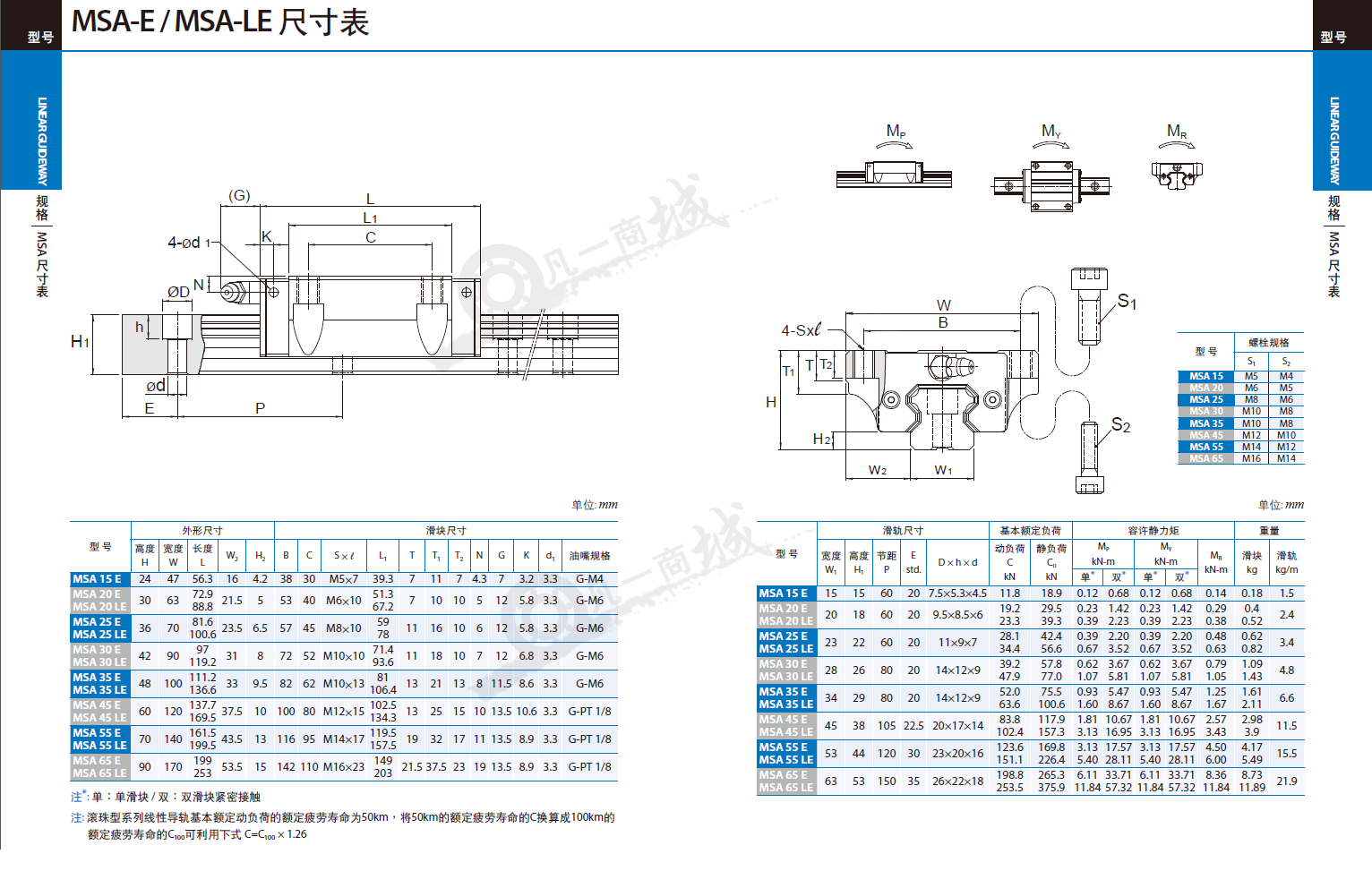

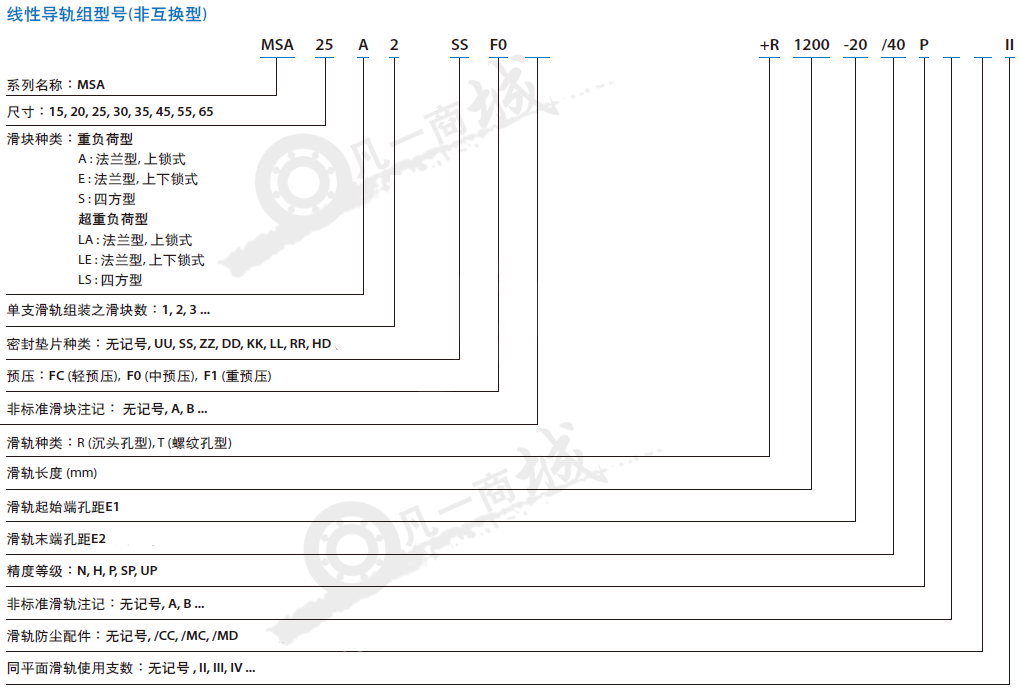

型號規格尺寸表

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

MSA系列-PMI銀泰直線導軌MSA15~65（E-LE）產品資料由凡一商城tzjd.com.cn整理
