微小寬幅型 PMI銀泰直線導軌MSD系列

MSC標準型和MSD寬幅型不銹鋼系列直線導軌采用2列歌德圓弧接觸式及45°接觸角的鋼珠設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用。超小型化與低摩擦阻力的設計，適合小型化設備使用。

配合潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。

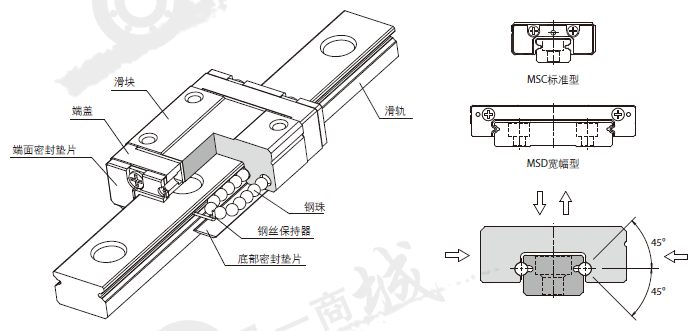

四方向等負荷設計

采用2列歌德圓弧接觸式及45°接觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，適合各種安裝方式的應用。

超小型設計

提供小型化設備于有限空間內的最佳選擇。

鋼珠鋼絲保持器設計

具有鋼珠鋼絲保持器設計，可有效防止鋼珠不當脫落。

行走順暢度佳，低噪音

簡單圓滑的鋼珠回流路徑設計，并采用耐沖擊的強化合成樹脂之鋼珠循環配件，運轉順暢度佳，噪音度低。

具互換之特性

在嚴密的制造精度管控下，尺寸能夠維持在穩定的公差內，所以對于互換型直線導軌，組裝時可將滑塊任意配裝在同型號的滑軌上，并且保持其相同的順暢度、預壓及精度，組裝與維修最容易。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

MSD系列-PMI銀泰微型直線導軌MSD7~15（M-LM）-寬幅型產品資料由凡一商城tzjd.com.cn整理
