滾柱重負荷型 PMI銀泰直線導軌MSR系列

MSR系列滾柱型直線導軌由于使用滾柱滾動體取代一般的鋼珠滾動體，因此在相同尺寸的直線導軌上可提供更高的剛性與負載能力，特別適用于講求高精度、高負載與高剛性的設備需求。

超重負荷

滾柱型系列直線導軌透過滾柱滾動體與滑塊及滑軌的線接觸受力方式，相較于一般鋼珠型直線導軌的點接觸模式，在承受相同負載時提供更低的彈性變形量，相同外徑條件下提供更高的負載能力，其高剛性、高負載的優(yōu)良特性，更能滿足重負荷加工的高精度應用。

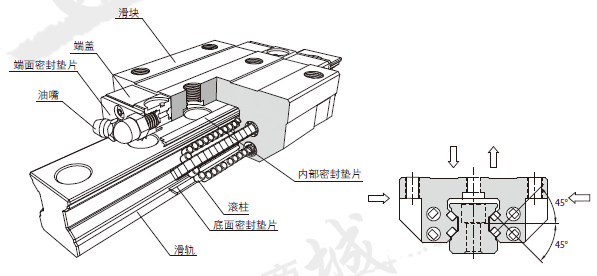

四方向負荷的優(yōu)化設計

透過有限元素法FEM的結構應力分析，優(yōu)化的四列式滾柱45°接觸角與高剛性斷面設計，除了提供徑向、反徑向及橫方向四方向更高的負荷能力，并且可利用預壓調整增加其剛性，更適合各種安裝方式的應用。

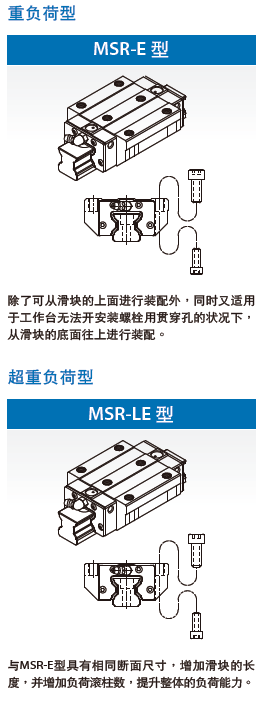

滑塊型式

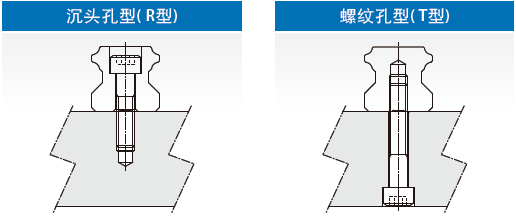

導軌型式

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

MSR系列-PMI銀泰直線導軌MSR20~65（E-LE）-滾柱型產(chǎn)品資料由凡一商城tzjd.com.cn整理
