TRH / TRS / TRC 系列世界標準滾珠型直線導軌

【高順暢性】

滑塊鋼珠循環處采特殊專利設計運行軌跡順暢，能有效提高滑軌組之順暢性。

【高穩定性】

滑塊采用特殊專利設計可增加材料厚度，提高零配件強度使滑座不易變形，有效提升穩定性。

【高耐用性】

滑軌組采用特殊接觸點設計，除了具有高剛性外，并具備自動調心之功能，更可讓各方向之受力平均，進而大幅提升滑軌組之使用壽命與精度。

【便利性】

滑軌組裝配組裝容易，使用者可以輕易上手，且防塵采可互換式設計，上、下防塵可相互共享，以達到高效節能環保之目的。

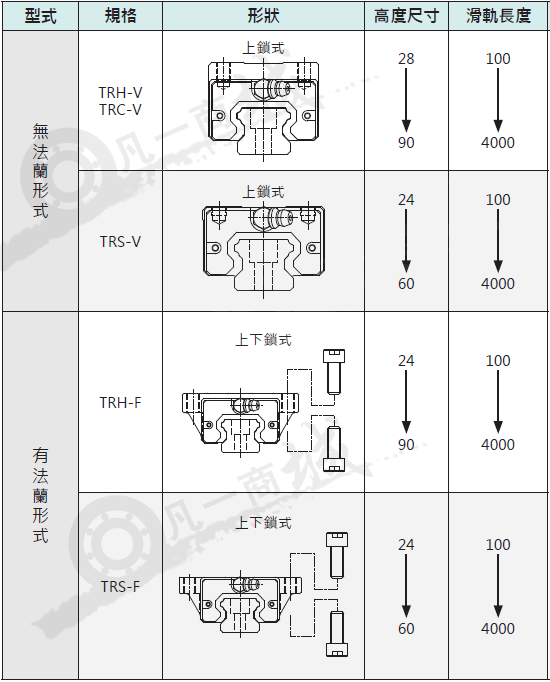

滑塊型式

滑塊防塵配件：

無記號 : 標準

XN : 強化下防塵+ 強化端防塵

UN : 強化上防塵+ 強化下防塵+ 強化端防塵

ZN : 強化上防塵+ 強化下防塵+ 強化雙端防塵

WW : 強化下防塵+ 高分子儲油材質配件+ 強化端防塵

WU : 強化上防塵+ 強化下防塵+ 高分子儲油材質配件+ 強化端防塵

WZ : 強化上防塵+ 強化下防塵+ 高分子儲油材質配件+ 強化雙端防塵

SU：強化上防塵+ 強化下防塵+ 強化端防塵+ 強化金屬刮板

SZ：強化上防塵+ 強化下防塵+ 強化雙端防塵+ 強化金屬刮板

DU：強化上防塵+ 強化下防塵+ 強化端防塵+ 高分子儲油材質配件+ 強化金屬刮板

DZ：強化上防塵+ 強化下防塵+ 強化雙端防塵+ 高分子儲油材質配件+ 強化金屬刮板

BN : 強化下防塵+ 強化端防塵+ 油箱

精度等級

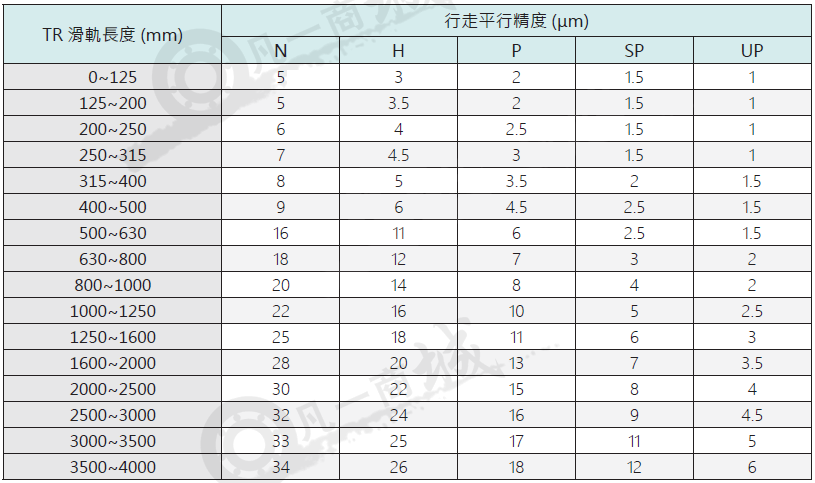

TR 系列TBI直線導軌的精度，分為普通(N)、高(H)、精密(P)、超精密(SP)、最頂級(UP) 等共五級，客戶可依設備精度需求選用。

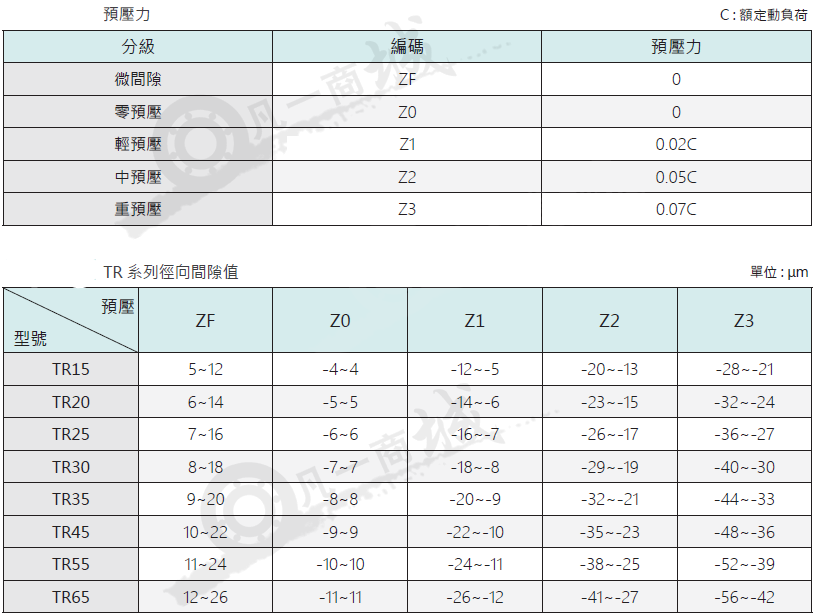

預壓一般分為五種：ZF 微間隙、Z0 零預壓、Z1 輕預壓、Z2 中預壓、Z3 重預壓。可根據用途選擇，各種型式的間隙值都已規格化。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

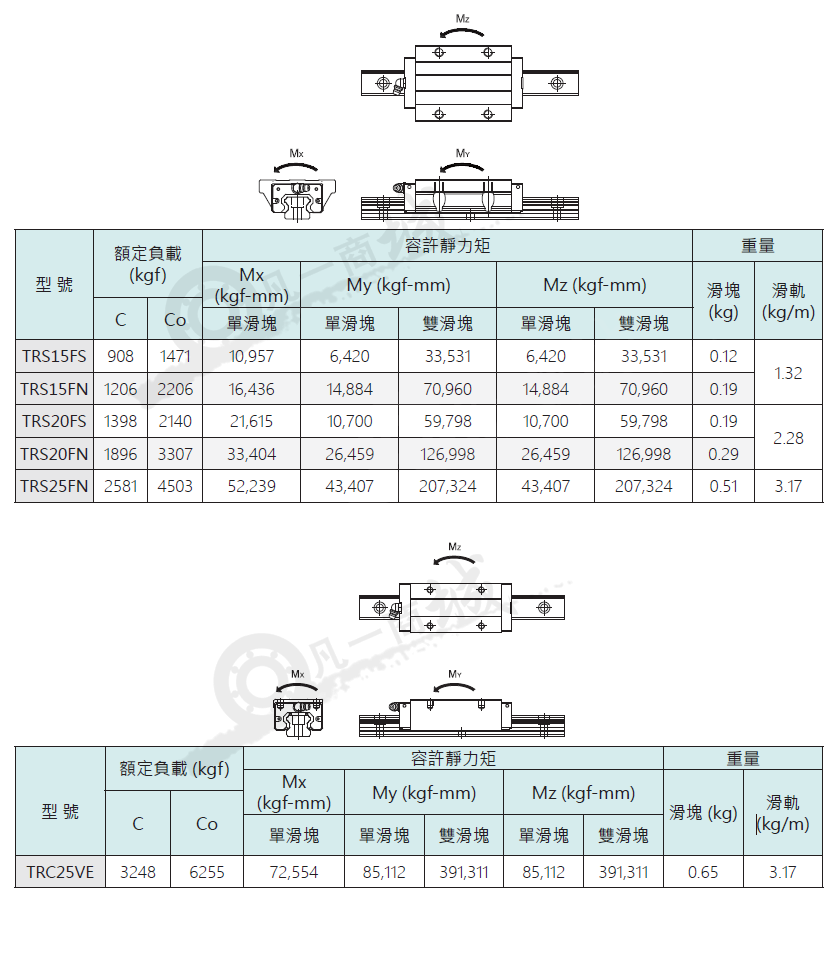

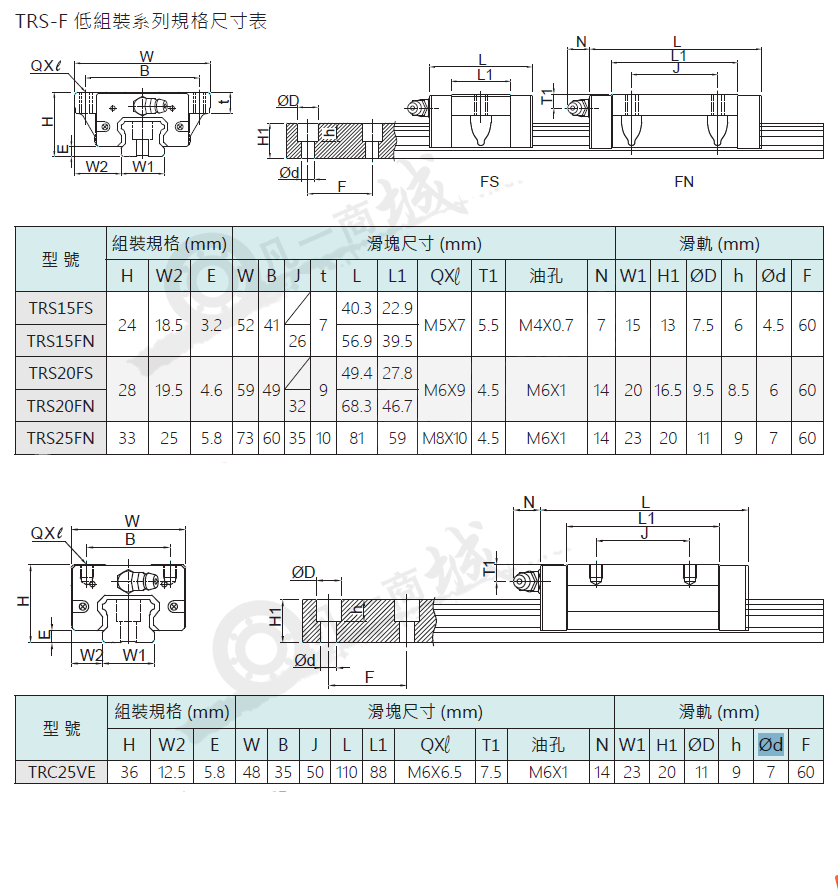

TRS系列-TBI直線導軌TRS15~25（FS-FN）產品資料由凡一商城tzjd.com.cn整理
