TM 微小型直線導軌

【強力防塵設計】

TM 系列新設計之不銹鋼底面刮刷片，與滑軌保持微小間隙，在不增加摩擦阻力下，有效抵擋異物從下方進入滑座軌道面，兼顧運行順暢度與增加滑座壽命。

標準配備之端、下防塵密封設計，可有效構成密閉防塵，提高產品壽命，并減低潤滑油的損耗，確保長時間潤滑效果。特殊設計之密封唇，能兼顧低摩擦阻力，不影響運行順暢度。

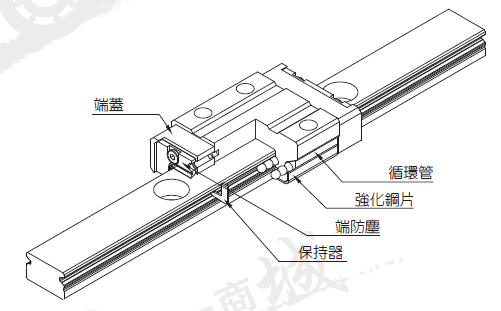

【高剛性強化鋼片設計】

采用強化鋼片，以全罩式設計將滑塊兩端塑料端蓋完全的包覆住，并使用不銹鋼螺絲在滑塊鋼體兩端鎖固，強化端蓋剛性及包覆性，以承受更快的運行速度Vmax=5m/s，最高加速度αmax=300m/s2；且強化鋼片與防塵片搭配設計，使得不銹鋼加強片亦具備刮刷片的功能( 若無預壓時，最高加速度可以到達60m/s2 )。

【高負荷功能】

TM 微型直線導軌系列采二列式滾珠循環設計，滾珠軌道設計采哥德式結構，其接觸角為45 度，以達到四方向等負荷之效果，充分展現高負荷功能。

精度等級

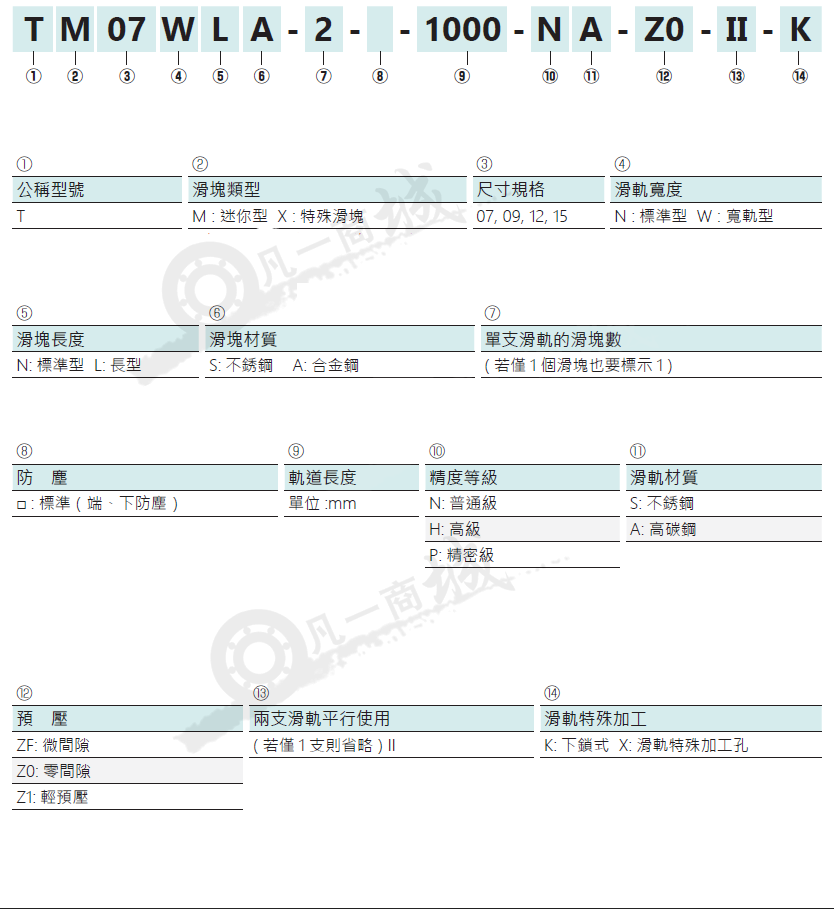

TM 微型直線導軌系列，提供P、H、N 三種精度等級供設計選用。

預壓等級

TM 微型直線導軌系列可提供ZF、Z0、Z1 等三種不同之預壓等級。適當?shù)念A(yù)壓可提高微型直線導軌于剛性、精度、抗扭矩等能力之表現，但不當?shù)念A(yù)壓對運轉壽命、運行阻力方面則有不良影響。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

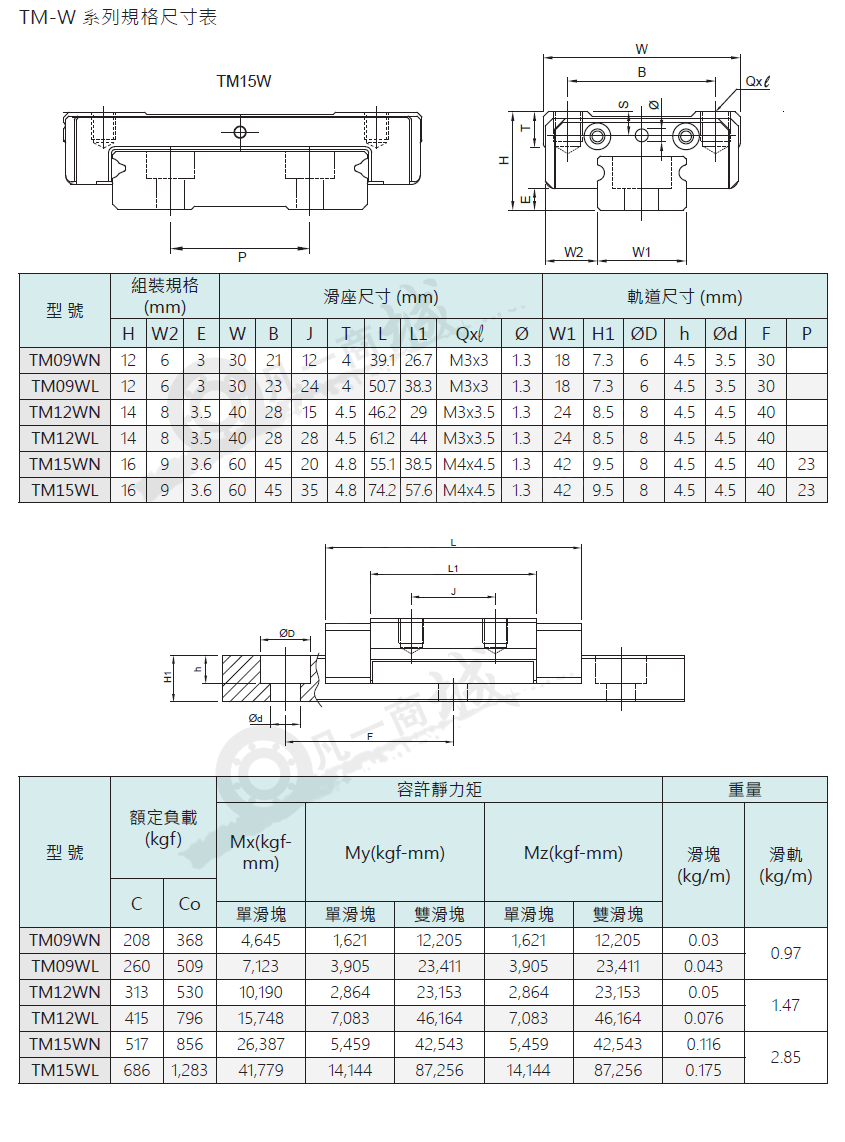

TM系列-TBI微型直線導軌TM09~15（WN-WL）-寬幅型產品資料由凡一商城tzjd.com.cn整理
