ARC/HRC/ERC 系列標準型四列式滾珠直線導軌

ARC/HRC/ERC 系列CPC直線導軌系統采用高負荷高剛性 O 型排列 45 度接觸角四列式滾珠循環設計，滾珠滑軌負荷之效果；并使用較大尺寸鋼珠及較多鋼珠數，以提高負荷能力，充分展現高負荷、高扭矩、高剛性功能。

●全方向注油孔

●雙唇式端面防塵片標準型及強效型

●提供表面防銹處理

●各方向同等負荷能力

●提供下鎖式及上鎖式滑軌

●高剛性結構

●環保與經濟的潤滑長期潤滑間隔，最少潤滑量

◆內藏式儲油與供油系統設計

內藏式PU儲油塊設計，不增加滑座長度，可直接與各列滾珠接觸；確保長期運行潤滑效果，符合環保與降低保養成本。于短行程運行使用時，可展現極佳、有效之潤滑。

◆防塵設計

cpc 內部密封片-可有效阻擋異物從滑軌頂面進入滑座軌 道內。亦可保持潤滑油(脂)于滑座內， 延長再潤滑之周期。

cpc 底面密封片-可防止底面方向的異物進入 及潤滑油脂外泄。全方位密封設計，減 少用油量、增長再潤滑周期，提高壽命。

◆不銹鋼加強片設計

端蓋兩端采用不銹鋼加強片設計，不銹鋼加強片除具備刮刷片效果外，亦可承受更快的運行速度 (高速運行 10m/s)

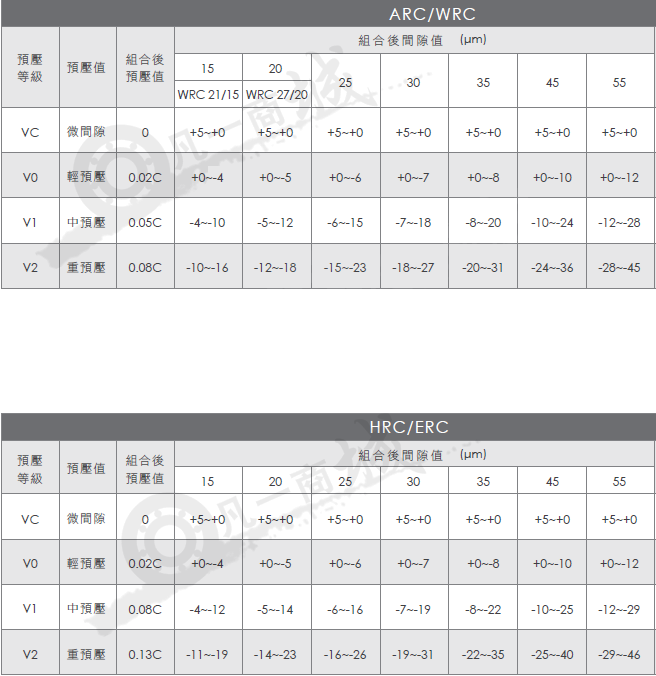

ARC/HRC/ERC 系列提供VC、V0、V1、V2四種不同的預壓等級

ARC/HRC/ERC 系列CPC直線導軌提供N、H、P、SP、UP吳忠不同精度等級。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

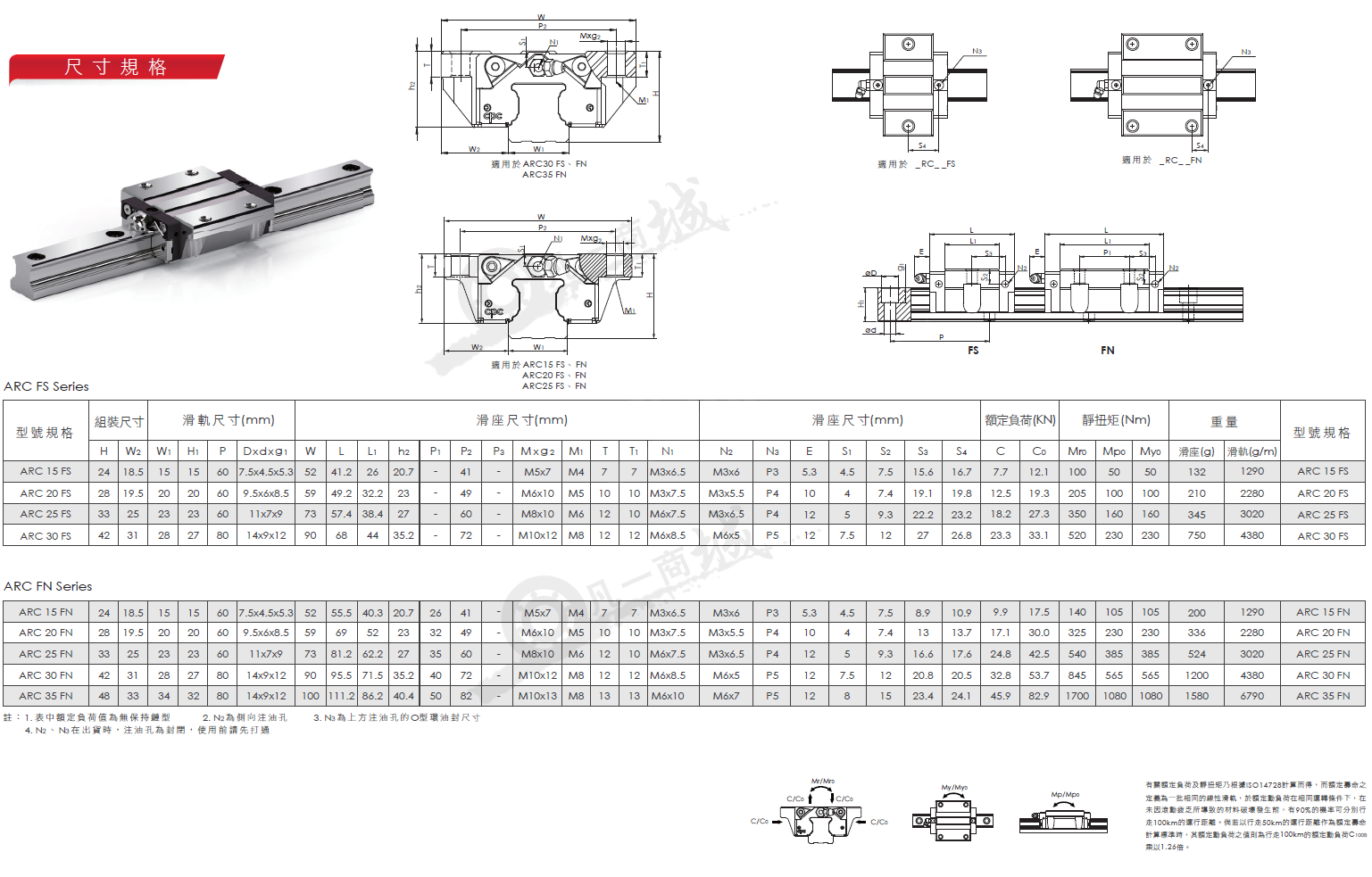

ARC系列-CPC直線導軌ARC15~35（FS-FN）產品資料由凡一商城tzjd.com.cn整理
