BGX 非鏈帶型直線導軌

◆四排珠高剛性等負載設計：

四排珠之設計滾珠于滑座與滑軌之間成4點45度角接觸，可平衡抵消來自各方向滑座所受的力，不論滑軌呈任何角度裝置，各方向之負載能力皆相等，廣泛應用各類型機器采用，相較于哥德式二排溝設計，四排珠有著較高剛性、精度及壽命之優勢，尤其X型之四排珠設計擁有自動調心能力，即使裝配軌道基準面產生很大的偏差或組合出現誤差，都能被系統自身消除掉，因而可獲得輕快精準的直線運動。

◆循環系統之儲油空間

BGX循環系統創造了許多儲油空間，使?jié)櫥蛽碛懈嗟目臻g容納，不易完全流散。直線導軌移動產生慣性，會帶動整體的潤滑油散布整個金屬結構，使整體使用壽命更加穩定。

而直線導軌靜止之后，潤滑油流散金屬表面也會回到BGX循環系統的容油空間，持續保障使用壽命。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

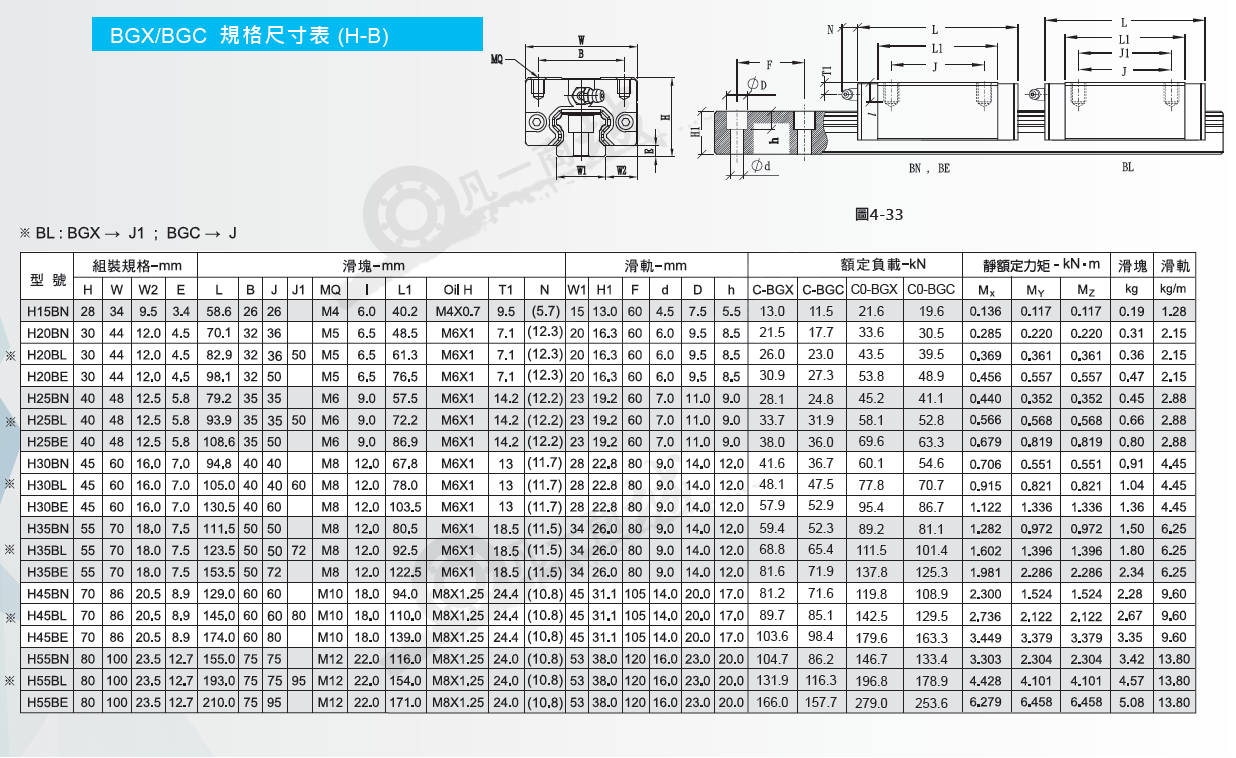

BGX系列-STAF直線導軌BGXH15~55（BN-BL-BE）產品資料由凡一商城tzjd.com.cn整理
