微小型MBX系列 非鏈帶型STAF直線導軌

采用2列歌德圓弧接觸式45°接觸角的設計，可以承受各個方向的負荷，對于要求節省空間的條件、力矩作用的部位等都有優越的表現。另外，使用MBC鏈帶型可消除滾珠之間的摩擦外，也能提升油潤效果，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。

◆塑性迫緊系統確保精度:

a.占空間小

b.不局限機械加工限制，只依靠射出技術

塑件迫緊結構利用塑件環環相扣的約束，提供固定功能外，組裝定位上更加方便迅速，也大幅度提升可利用空間，使客戶能有足夠空間可充分利用。塑件迫緊結構的優勢在于無需考慮螺絲設計顧慮的因素。例：扭力大小所造成變形及螺絲因震動而松脫等技術問題。不但有利于普及微小型直線導軌，更可推進小型化尺寸的微小型直線導軌。

◆外扣式防塵設計：

a.卡榫設計提升微小化可行性。

b.將端蓋緊密結合，并增加剛性。

c.具備下防塵，使滑座在行走時不易有臟污跑入。

防塵卡榫結構利用塑件提供固定功能外，也大幅度提升可利用空間，本身結構使用塑料射出完全沒有使用螺絲設計，傳統的螺絲設計容易將塑件變形，因此采用此設計并克服變形問題，此外，防塵座采用一體式設計，此設計不僅有左右兩邊防塵連下方也有防塵功能，使在環境惡劣下依然可以進行使用。一體式設計可將端蓋包覆完全，并增加整體剛性。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

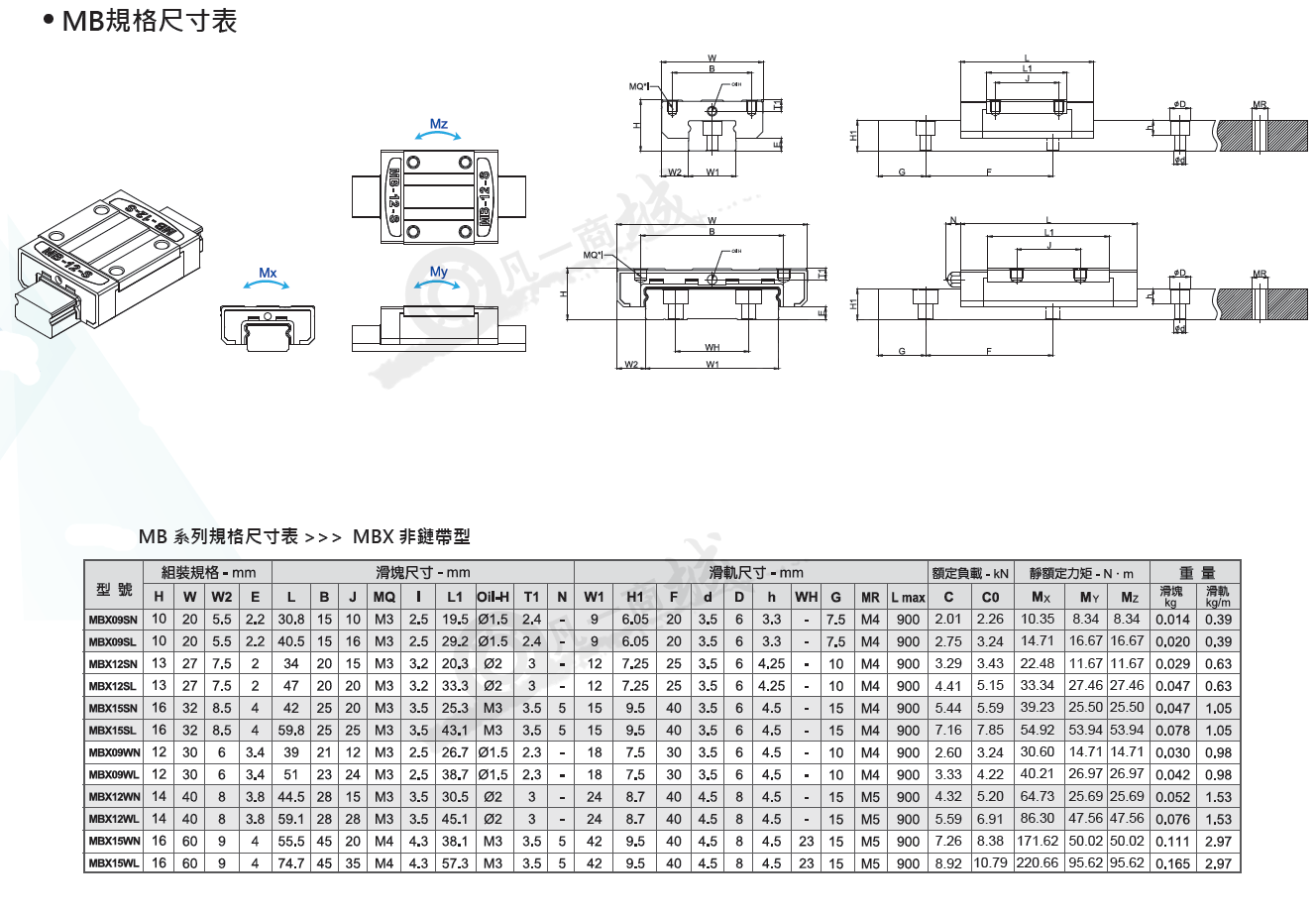

MBX系列-STAF微型直線導軌MBX09~15（SN-SL）產品資料由凡一商城tzjd.com.cn整理
