SBI型 高負載SBC直線導軌

◆圓弧形溝槽

兩點接觸式圓弧槽結構。它能保持自動對準功能和平穩滾動性能。

◆45°接觸角

四列圓弧槽接觸滾珠呈45度角可在所有方向上提供一致的負載能力。

◆低噪音和高剛度

經優化處理的滾珠循環結構與設計可確保低噪音和高剛度。

◆尺寸相同

高度、寬度和安裝孔尺寸與SBG系列的完全相同，只是滑塊長度略有不同。

◆雙密封蓋

新型雙密封結構可提高防塵性和防顆粒污染性。

◆保持板

滾珠保持板以卡裝方式固定在滑塊上，這種獨一無二的安裝方式可提高內部自動對準的精度并分擔載荷，同時保持對滾珠的牢固控制。

◆直線滑塊

具有更大的回流半徑的高剛度結構可確保平穩運動，滑塊長度更長可提高負載能力。

◆端蓋

采用新型高剛度工程塑料制成。專門用于承受最高的意外沖擊載荷而不會斷裂。

◆回流管

新型滾珠回流管的端蓋和回流滑道現在已模塑成一個整體。這能確保滾珠更平穩地流經關鍵轉換點，因而顯著提高了滾動性能，減少了運行摩擦，并提升了軸承內部的潤滑劑保留性能。

◆直線導軌

SBI導軌具有低型面和寬底座。這種特征能確保在運行和維護中具有更高的穩定性。因此可提供更高的直線精度。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

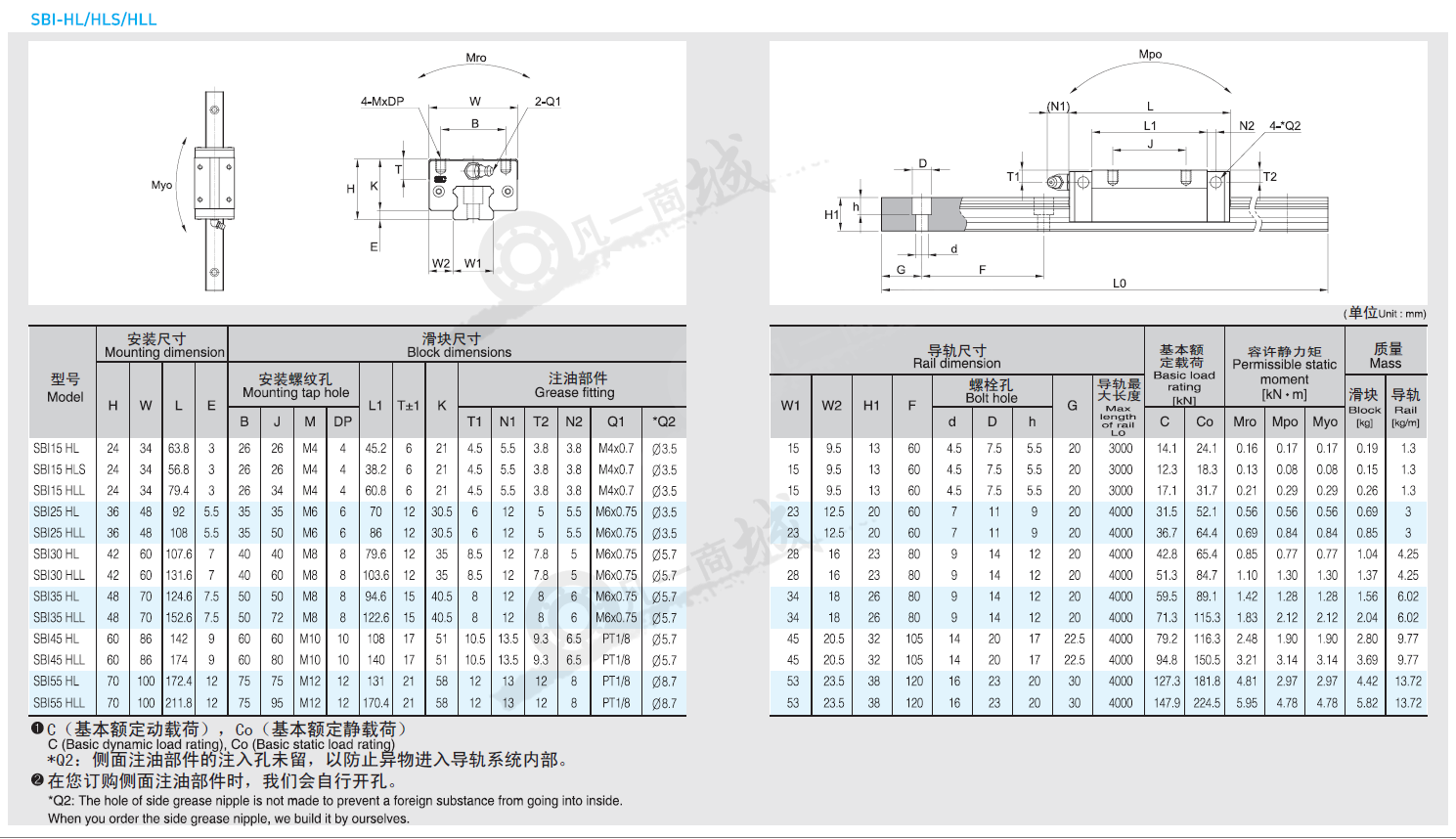

SBI系列-韓國SBC導軌SBI15~55（HL-HLL）產品資料由凡一商城tzjd.com.cn整理
