標準SBC直線導軌 低組裝SBS型

◆圓弧形溝槽

兩點接觸式圓弧槽結構。它能保持自動對準功能和平穩滾動性能。

◆45°接觸角

四列圓弧槽接觸滾珠呈45度角可在所有方向上提供一致的負載能力。

◆直線導軌

相同的導軌型材可用于每種類型的滑塊（SBG、SBS、SPG和SPS型）。SBC型的所有導軌只采用高強度和經過熱處理的特殊鋼材制成。

◆雙密封蓋

新型雙密封結構可提高防塵性和防顆粒污染性。

◆直線滑塊

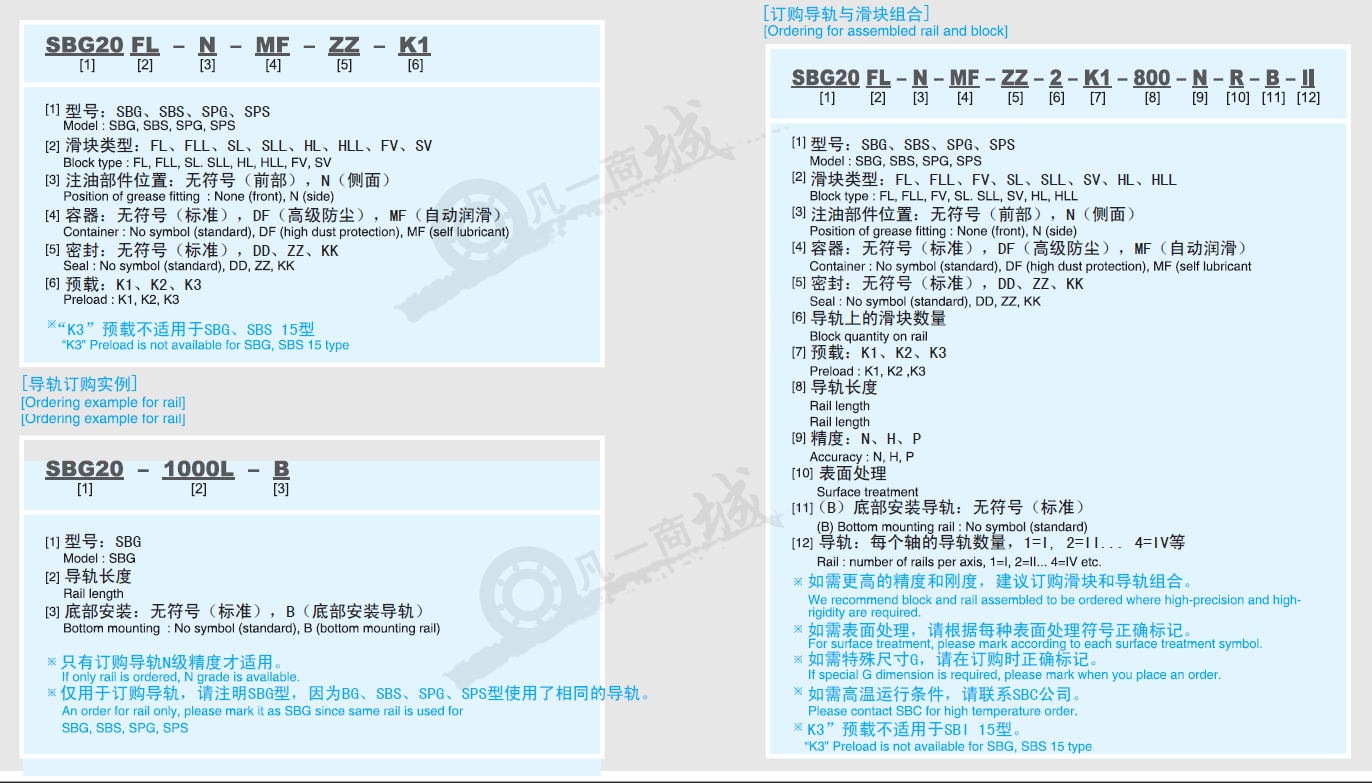

適用于SBG、SBS、SPG 和SPS型。所有滑塊都能尺寸互換。

◆獨立組件

回流管與回流板結構在滾珠回流通道內插入模塑管可平穩控制滾珠，使?jié)櫥瑒┳杂闪鲃樱瑥亩苁節櫥瑒┍３智鍧崳瑫r又能防止金屬之間的滑動接觸造成回流困難。

◆保持板

滾珠保持板以卡裝方式固定在內部結構和端蓋上，沒有使用定位螺釘。保持板能根據負載方向自動對準，并引導滾珠平穩流入負載區。這種功能消除了滾珠摩擦和過熱預載，從而能確保運行更平穩，行程壽命更長。新型保持板采用不銹鋼（SUS304）制成，而且具有一流的耐腐蝕性。底部保持板采用了一體式結構，并安裝了橡膠密封以防止底部污染。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

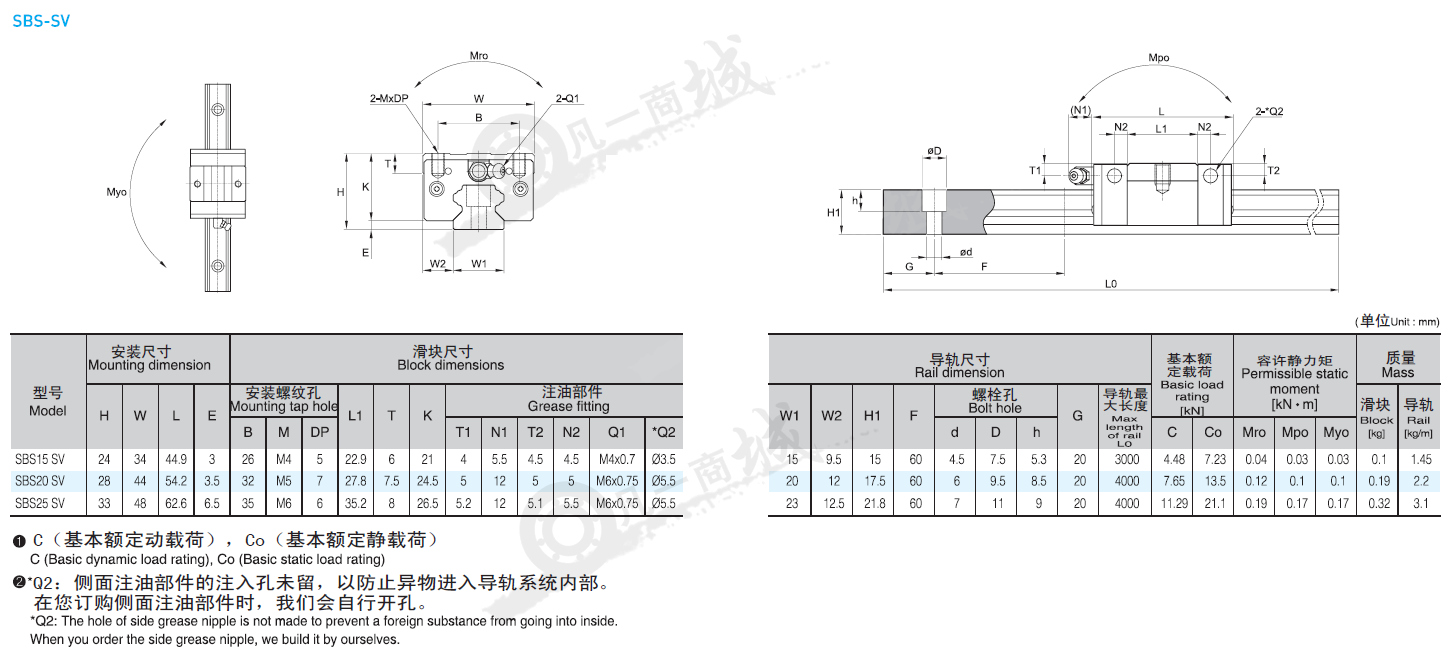

SBS系列-SBC直線導軌SBS15~25（SV）-四方短型產品資料由凡一商城tzjd.com.cn整理
