直線導軌 LWFS、LWFF、LWFH

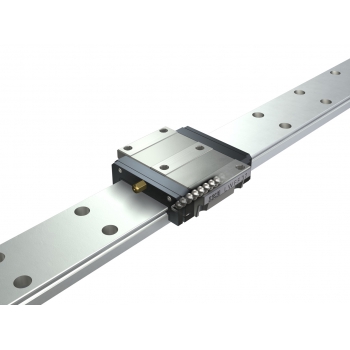

IKO直線導軌F是高剛性滑塊在寬幅導軌上做無限直線運動的直線導軌裝置。裝有2列數量較多的與軌道4點接觸的大直徑鋼球，即使是用于方向及大小發生變動的負荷及復合負荷作用的用途時，也能獲得穩定的高精度和剛性。由于采用寬幅導軌，因此可承受較強的寬度方向上的力矩負荷，也適合單列使用。

產品特長

◆寬幅結構

負載力矩時負荷點之間的距離長，耐力矩能力強，對復合負荷也具有強大的耐受力。

◆法蘭型和滑塊型

滑塊有3種型號，分別是尺寸系列不同的2種法蘭型，以及寬度窄的滑塊型。

◆不銹鋼制

還備有耐腐蝕性優異的不銹鋼制產品，最適合在無塵室內使用的醫療設備、各種磁盤的讀取裝置及半導體制造裝置等。

◆自由組合

備有能夠自由組合的產品。由于滑塊和導軌是分別進行尺寸管理的，因此各自均可自由增加或更換。

◆負荷平衡好

采用2列簡單結構，可以使用大直徑鋼球，額定負荷大，可以平衡地承受各個方向的負荷。

◆高剛性

采用鋼球與高剛性外殼4點接觸的結構，對鋼球的制約性強，能夠在各個方向獲得強大的剛性。

特殊規格

◆導軌安裝孔用防塵蓋

附帶導軌安裝孔用的專用防塵蓋。可塞住導軌安裝孔，提高運動方向的密封性。也備有鋁合金制的防塵蓋，請向IKO咨詢。

◆雙層密封

在滑塊上安裝兩層側面密封墊片，提高了防塵性能。

◆刮板

在滑塊上安裝金屬制的刮板。刮板為非接觸結構，可有效排除粘附在導軌上的較大異物。

◆防塵罩安裝用內螺紋

在滑塊和導軌的端面設有防塵罩安裝用內螺紋。

◆黑鉻皮膜處理

黑色的滲透性鉻皮膜處理后，用丙烯酸樹脂進行涂層處理，提高防銹能力。

◆氟化黑鉻皮膜處理

黑色的滲透性鉻皮膜處理后，用氟樹脂進行涂層處理，進一步提高防銹能力，而且異物不易粘附在表面。

◆下面密封墊片

為了防止異物從直線導軌的下方侵入，在滑塊的下面安裝密封墊片。

◆C-Lube自潤滑部件

在滑塊的側面密封墊片內側安裝含有潤滑劑的C-Lube自潤滑零件，可延長潤滑劑的補給間隔。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

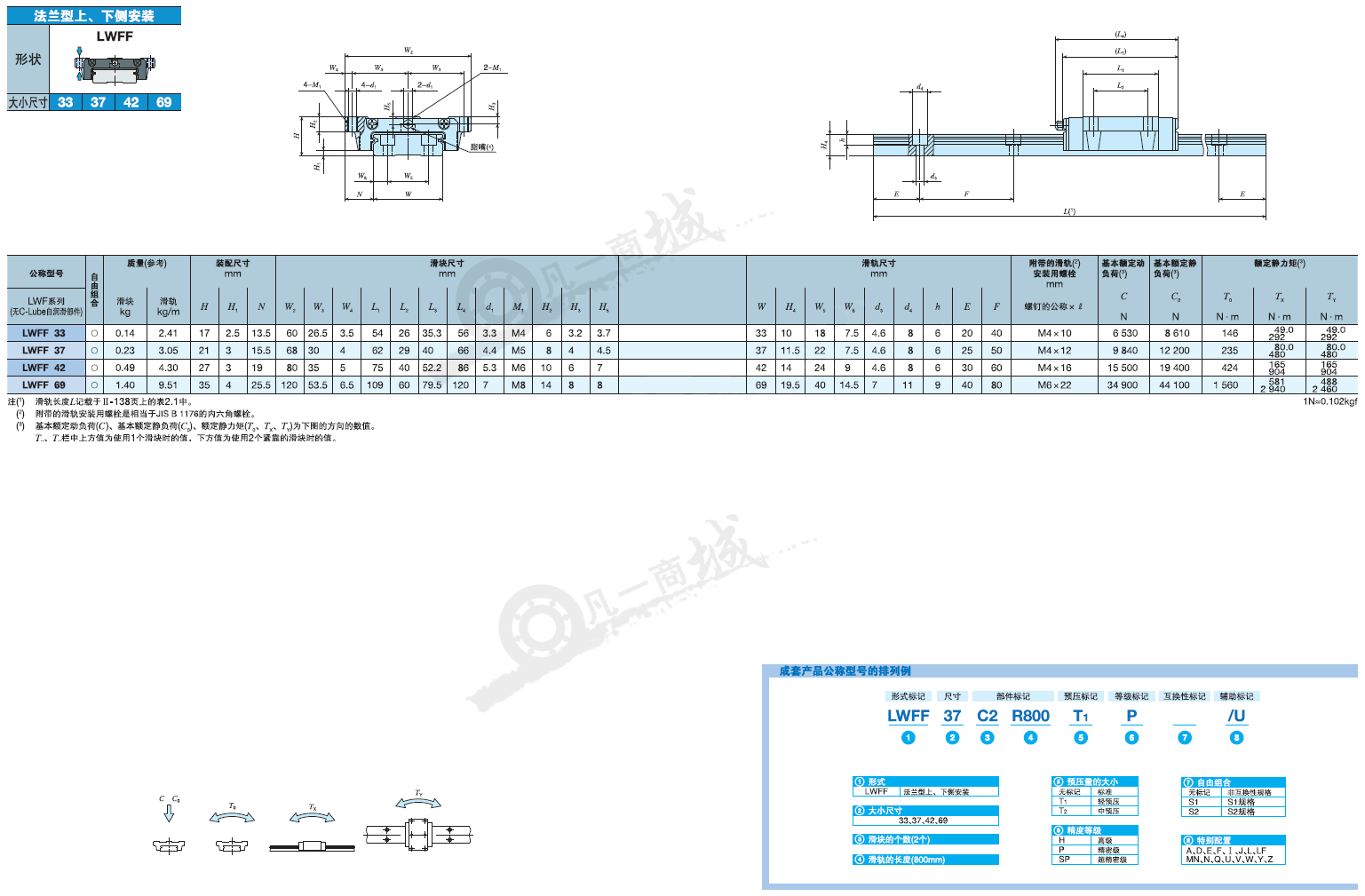

LWFF系列-IKO直線導軌LWFF（33 37 42 69）-寬幅型產品資料由凡一商城tzjd.com.cn整理
