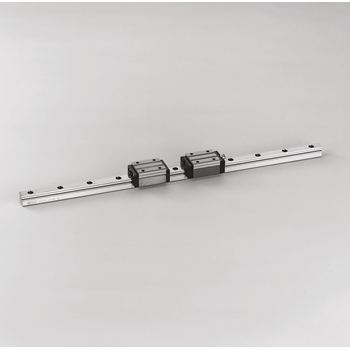

標準NSK直線導軌LH系列

◆自動調芯性（水平方向）強。

與稱作旋轉軸承的DF組合同樣，接觸線在內側力距剛性變小，所以調芯性增強。由此，增加了對安裝誤差的吸收能力。

◆上下方向的負載能力強。

將接觸角設定為50o，所以上下方向的負載能力剛性變強。

◆對沖擊負載的承受能力強。

下側滾珠溝槽為哥特式圖弧形狀，由于將溝槽的中心偏移，通常為2點接觸，當沖擊負載的高負載作用于上方向時，即使在平時沒有接觸的面也承受負載。

◆精度高。

在哥特式圖弧形狀中，測定滾子容易固定，滾珠溝槽的精度測定簡便易行而且正確。

◆使用方便 設計安全。

即使從軌道上拔掉滑塊，有護板保護，滾珠也不會脫落。

◆型號豐富、尺寸系列化。

在各系列中，有各種各樣的滑塊形狀，所以可滿足所有用途。

◆滿足短期交貨

通過軌道與滑塊的互換件的系列化，可滿足短期交貨。（LH15～LH65）

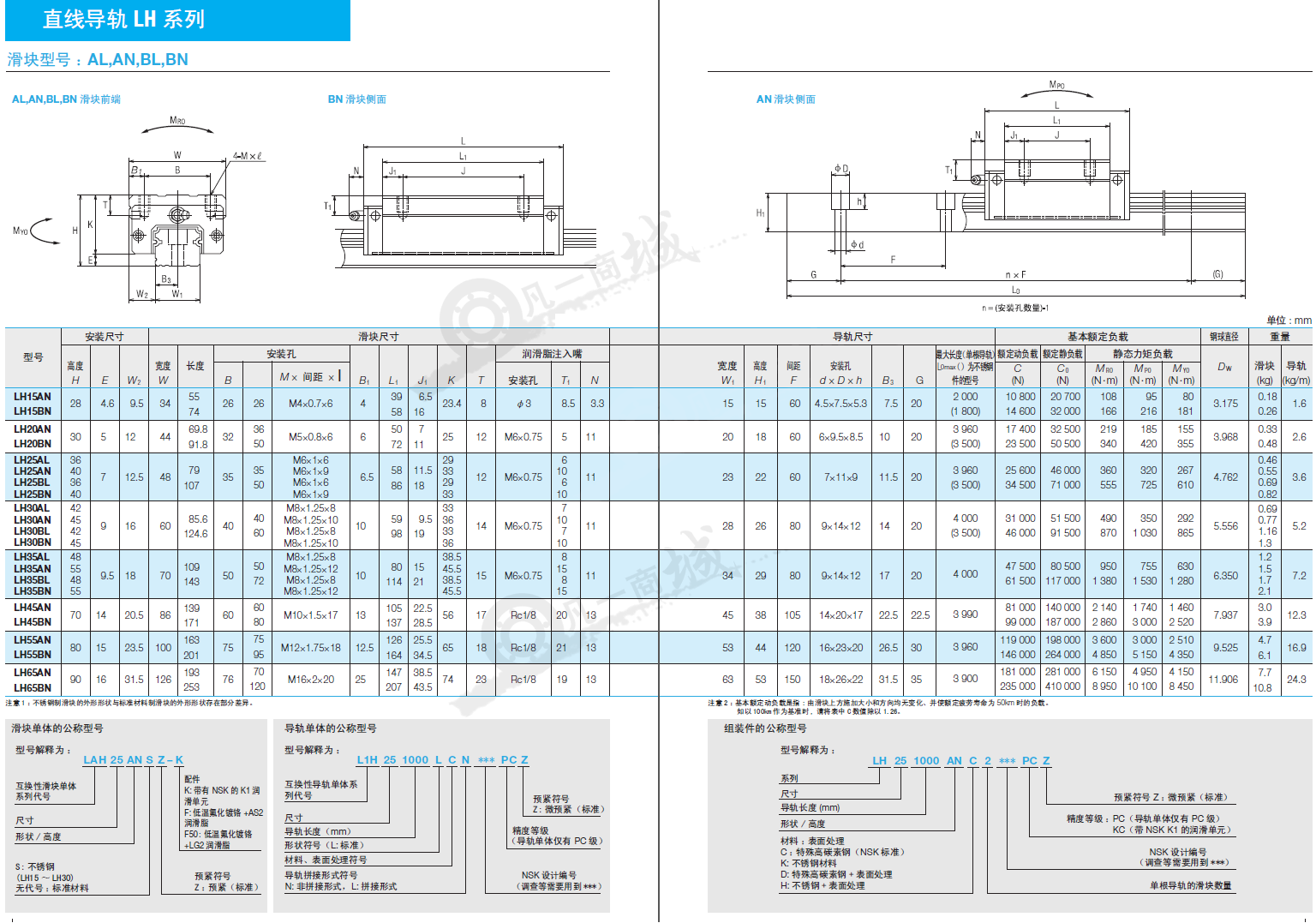

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

LH系列-NSK直線導軌LH15~65（AL AN BL BN）-四方型產品資料由凡一商城tzjd.com.cn整理
