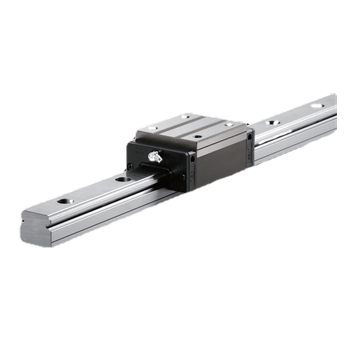

標準NSK直線導軌 NH系列

在原有產品LH、LS系列的基礎上，大幅度提高了耐久性能。同時把自由組合產品進行系列化，且延用了潤滑單元NSK K1TM，是一種適合所有機械的新型直線導軌。

◆原有產品2倍的超長壽命

相比原有產品LH、LS系列，實現(xiàn)了額定動負載1.3倍，壽命2倍?？梢詫崿F(xiàn)設備長壽命化及降低尺寸的小型化設計。

◆免維護

很多領域的大量實績表明，采用自潤滑單元“NSK K1TM”(選配件)，可實現(xiàn)長期免維護。使成本降低的同時，也可以起到環(huán)保作用。

◆自由組合品(互換品)

可對應所有形式的自由組合品，導軌與滑塊可以任意組合安裝?；瑝K形式、精度、預緊等組合非常方便，可滿足短貨期的要求。

◆裝誤差要求低

接觸構造與旋轉軸承DF組合一樣，接觸線的交點位于滑塊內側(圖1)。由于扭矩剛度小，對安裝誤差有很強的吸收能力。當對導軌進行安裝時，可減少客戶的負擔。

◆選配件豐富

自潤滑單元NSK K1TM、雙密封、端部護板、表面處理等豐富的選配均可對應?？梢蕴峁M足客戶用途的最合適的式樣。

◆安裝尺寸與LH、LS系列相同

關于直線導軌的組裝高度、寬度尺寸，安裝孔徑、螺距等安裝周圍尺寸(裝配尺寸)，NH系列與原來LH系列相同，NS系列與原來LS系列相同。無需變更機械設計即可直接使用NH、NS系列。

精度

◆預緊保證品的精度等級分為超高精密級P3、超精密級P4、精密級P5、準精密級P6、普通級PN五種。

◆互換品有精密級PH、普通級PC。

預緊

◆預緊保證品的預緊分為中預緊Z3、微預緊Z1、微間隙Z0三種。

◆互換品的預緊分為中預緊ZH、微預緊ZZ、微間隙ZT三種
