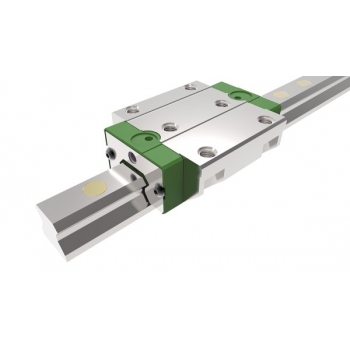

INA直線循環滾柱軸承及導軌組件

滿滾柱

帶鏈?zhǔn)奖３旨?/span>

特性

主要應用在需要承受極高的載荷，但仍能確保高剛性和高精度的場合。

預載的直線導軌尤其適用于大行程的機床行業。

直線循環滾柱軸承及導軌組件有滿滾柱設計和帶鏈?zhǔn)奖３旨茉O(shè)計。直線導軌系統包括至少一個滾柱滑塊，一根導軌及塑料填塞片。

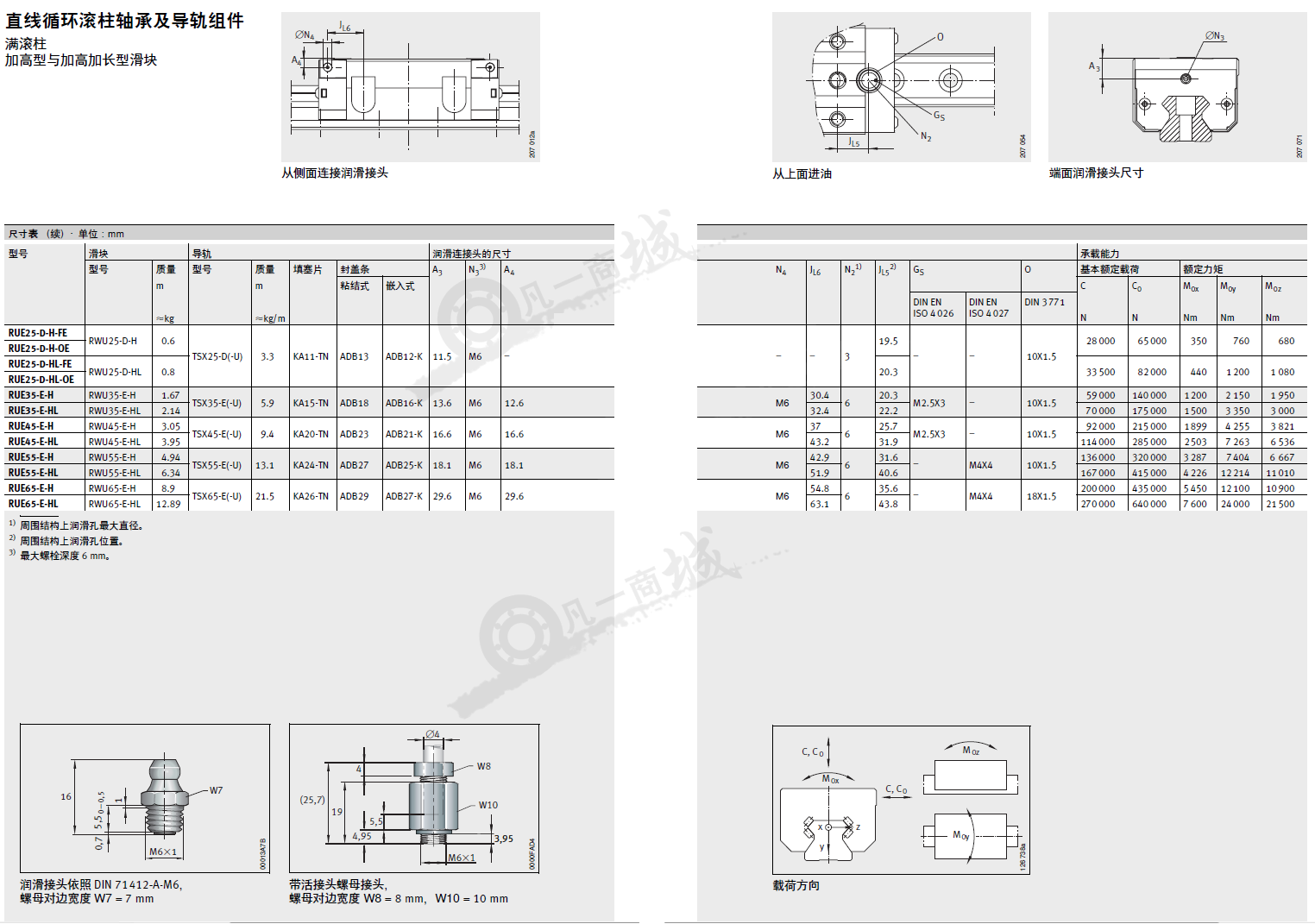

滿滾柱

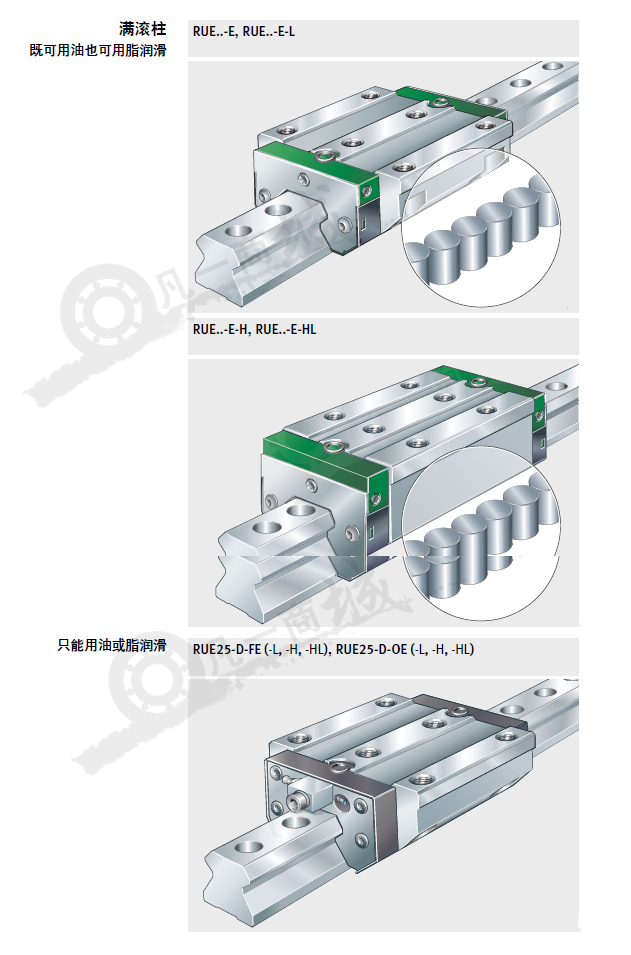

RUE..-E 系列為滿滾柱。

由于具有最大可能數量的滾柱，滿裝圓柱滾子直線導軌的承載能力和剛性極高。

帶鏈?zhǔn)奖３旨?/p>

RUE..-E-KT 系列與滿滾柱設計相比，滾動體由鏈?zhǔn)奖３旨軐?dǎo)引。

該設計比滿滾柱設計的噪音更低。

但是由于保持架鏈的原因，在負載區的滾動體數目會有所減少。由于鏈?zhǔn)奖３旨馨姹舅没瑝K均為加長型，所以基本額定載荷和剛性特性與滿裝滾子的標準型滑塊相似。

滑塊

滑塊的鞍板由淬硬鋼磨削加工而成，滾道精磨。圓柱滾子在塑料端蓋和金屬通道所形成的通道內循環。

滾柱導引

由于使用了專利的注塑模技術，直線循環滾柱軸承及導軌組件系統中接縫連接處少，滾動體運轉平順，滾動體保持系統使得滑塊的安裝非常簡單。

導軌

導軌使用淬硬鋼磨削加工而成，滾道是經過超精磨削的。

從上面固定或從下面固定導軌TSX..-E (-ADB, -ADB+K）從上面固定，導軌TSX..-E-U 從下面固定。所有通孔有沉頭用于螺栓固定或者盲螺紋孔。

封蓋條槽

導軌TSX..-E-ADB 上表面有一個開槽用來安裝粘結式封蓋條(ADB), 導軌TSX..-ADB+K 上表面帶有一個燕尾型的開槽用來安裝嵌入式封蓋條 (ADB+K)。

密封

滑塊從各個方向由密封唇，間隙密封，上部密封條和下部雙密封條完全封閉起來。這些密封單元能在苛刻的環境條件下保護滾動體免受污染。

兩端的雙唇密封將潤滑保留在滑塊內。

潤滑

直線循環滾柱軸承及導軌組件 RUE..-E (-KT) 既能采用油潤滑，也能采用脂潤滑。潤滑脂及潤滑油接頭隨導軌系統提供。

潤滑接頭可裝在端蓋側面，端面。在安裝以前，須移除平頭螺釘。

工作溫度

直線循環滾柱軸承及導軌組件適用溫度范圍為–10 °C 到+100 °C。
