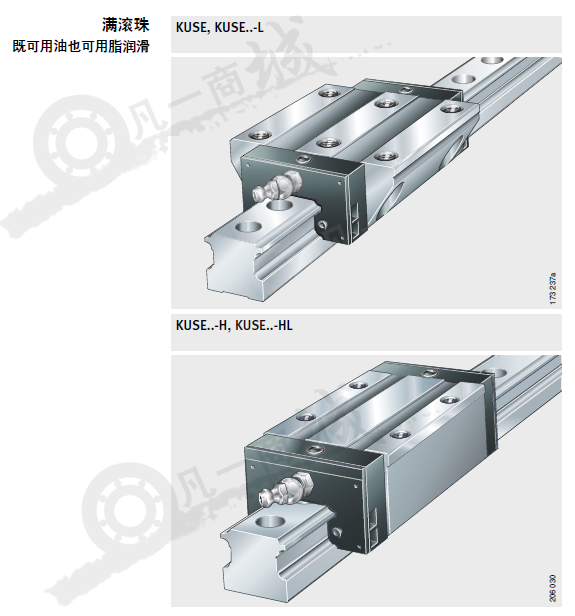

六列直線循環滾珠軸承及導軌組件 KUSE直線導軌系統

特性

直線循環滾珠軸承及導軌組件-INA直線導軌KUSE是滿滾珠的系統并已預載?？捎糜谛谐虥]有限制、高載荷或極高載荷，剛性要求高或極高的工況。

系統包括至少一個滿滾珠滑塊，一根導軌及塑料填塞片。

系統可拆分開來訂購滑塊KWSE 和導軌TKSD 或者作為一個單元KUSE。在一個單元中，一個或多個滑塊安裝在一根導軌上。

承載能力

該直線循環滾珠軸承及導軌組件有六列滾珠。四列外部滾珠的接觸角為45° 兩列內部滾珠的接觸角為60°。四列滾珠承載壓力，兩列滾珠承載拉力，六列滾珠承載側向力。

滑塊

滑塊的鞍板由淬硬鋼磨削加工而成，滾道精磨。滾珠在帶有塑料回轉元件的閉式通道內循環運動。

為了增加潤滑脂量，滑塊上有潤滑油腔。

導軌

導軌使用淬硬鋼磨削加工而成，滾道是經過超精磨削的。

從上面或下面固定導軌TKSD (-ADB, -ADB+K) 從上面固定，導軌TKSD..-U從下面固定。固定孔形式為帶有沉頭的通孔或帶螺紋的盲孔。

封蓋條槽

導軌 TKSD..-ADB 上有用于粘結式封蓋條的槽 (ADB),而導軌TKSD..-ADB+K 上有用于嵌入式封蓋條的燕尾槽 (ADB+K)。

工作溫度

KUSE 直線導軌系統適用的工作溫度從–10 °C 到+100 °C。

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

KUSE系列-INA直線導軌KUSE20~55產品資料由凡一商城tzjd.com.cn整理
