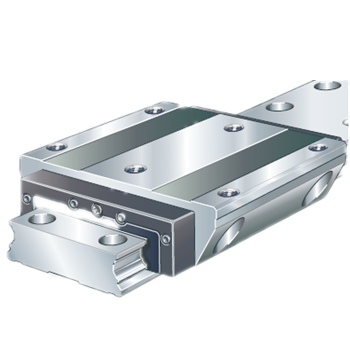

四列直線循環滾珠軸承及導軌組件 KUVE直線導軌系統

四列直線循環滾珠軸承及導軌組件是直線導引系統中產品范圍最廣泛的一類。具有較高的承載能力和剛度，用于要求高的載荷，好的動態性能，運行位置精確和運行摩擦低的場合，導引系統是有預載荷的，行程長并且不受限制。

根據運行條件，加速度最大可以達到150 m/s2，速度最大可以達到360 m/min。

系統有滿滾珠和帶球兜型保持架兩種設計。一個直線導引系統至少包括：一個滑塊，一根導軌和塑料填塞片。四列直線循環滾珠軸承及導軌組件在標準情況下，是預先加注潤滑脂的。

四列直線循環滾珠軸承及導軌組件具有 X-life 的質量，經過了技術改進，更加結實耐用，并且有更長的壽命。

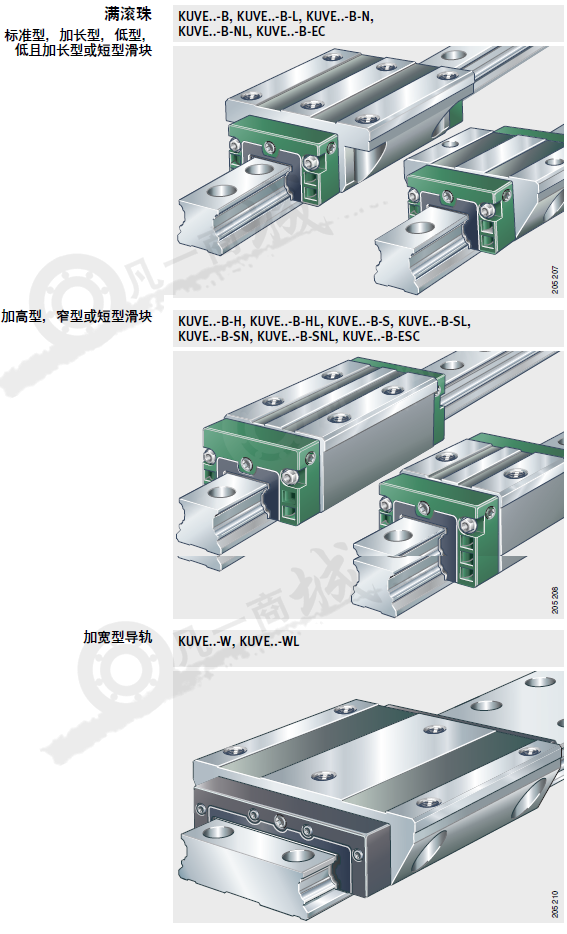

滿滾珠系列

KUVE..-B 是滿滾珠的，由于具有最大可能數量的滾動體，滿滾珠的直線導引系統具有很高的承載能力和剛度。

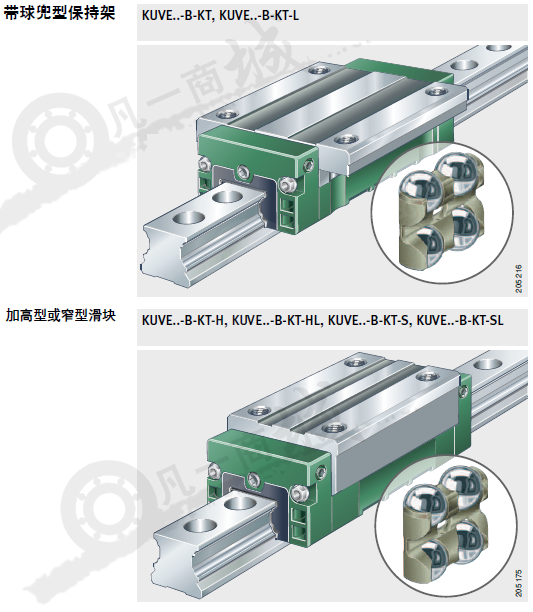

帶球兜型保持架系列

KUVE..-B-KT 相對于滿滾珠設計，為了減小循環運行時的噪音，滾動體使用塑料保持架引導– 叫作球兜。這樣，帶有球兜保持架的系統運行噪音就比滿滾珠的系統小很多。

每一個球兜型保持架容納四個滾珠，由于球兜保持架沒有采用鏈連接，因而消除了彎曲應力和張應力，特別是在回轉區表現更為明顯。

現有設計的后綴

–  ：標準滑塊標準設計

EC  ：短型滑塊其他設計

ESC ：窄短型滑塊

H   ：加高型滑塊

HL  ：加高，加長型滑塊

L   ：加長型滑塊

N   ：低型滑塊

NL  ：低且加長型滑塊

S   ：窄型滑塊

SL  ：窄且加長型滑塊

SN  ：窄低型滑塊

SNL ：窄，低且加長型滑塊

W   ：加寬型滑塊

WL  ：加寬加長型滑塊

SB  ：側面固定的加高型滑塊

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

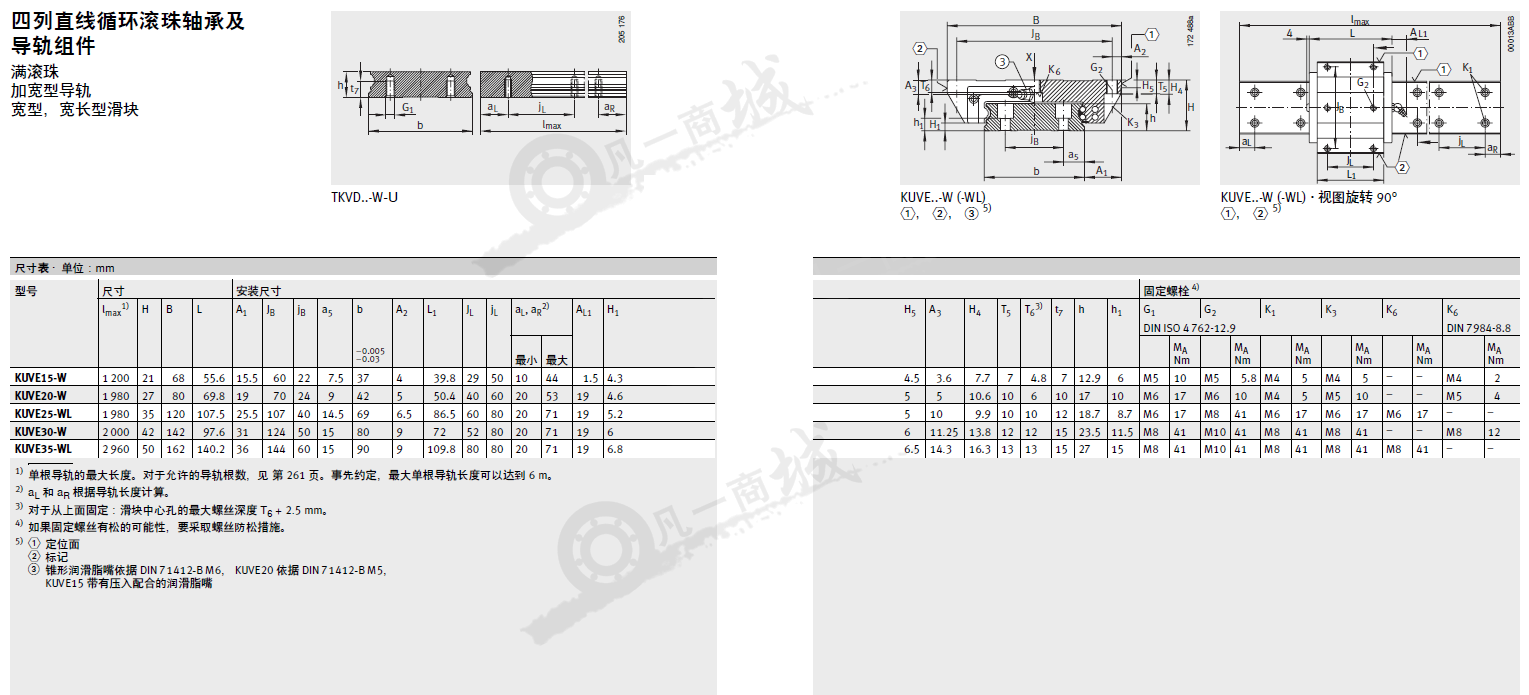

KUVE系列-INA直線導軌KUVE15~35（W、WL）-寬幅型產品資料由凡一商城tzjd.com.cn整理
