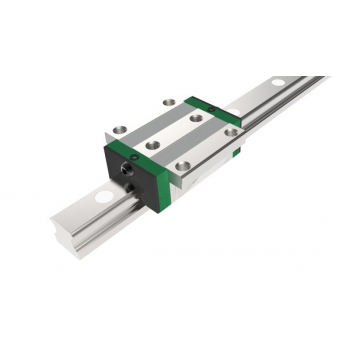

兩列直線循環滾珠軸承及導軌組件-INA二列滾珠直線導軌KUE系統

直線循環滾珠軸承及導軌組件-KUE直線導軌 是預載的?？捎糜谛谐虥]有限制、中度載荷、剛度和摩擦要求低的工況。導引系統至少包括一個滿滾珠滑塊，一根導軌和塑料填塞片。

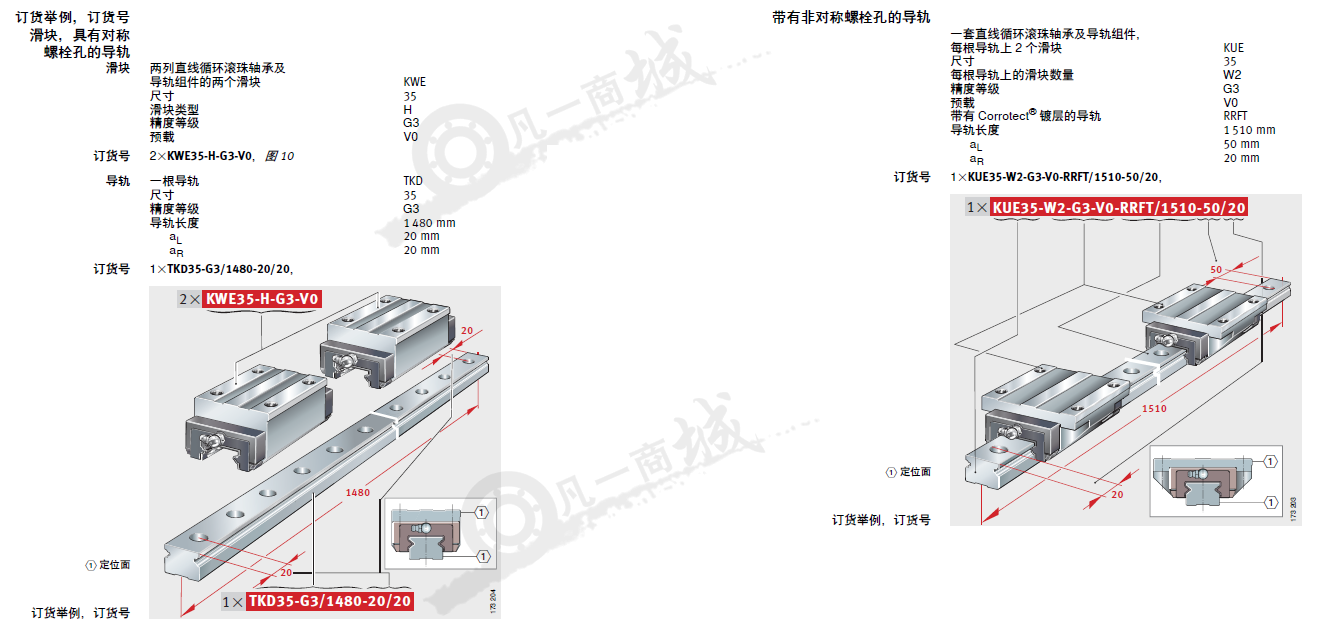

直線單元可以分別定購滑塊KWE 和導軌TKD 或者作為系統KUE 進行訂貨。在一個系統中，一個或多個滑塊可安裝在一根導軌上。

承載能力

這些直線循環滾珠軸承及導軌組件具有兩列滾珠，接觸角為45°。能夠承受各個方向的力– 除了運動方向 – 和各個軸的力矩。

滑塊

滑塊的鞍板由淬硬鋼磨削加工而成，滾道經過超精磨削。滾珠在帶有塑料回轉元件的閉式通道內循環運動。

為了增加潤滑脂量，滑塊在靠近滾道處有潤滑油腔。

導軌

導軌使用淬硬鋼磨削加工而成，滾道是經過超精磨削的。從上面定位導軌TKD 從上面定位。導軌上的沉孔用來固定螺絲。

拼接導軌如果需要的導軌長度lmax 比尺寸表內的最大值大，導軌分段供應。

密封

標準的密封條和滑塊兩端的彈性密封有效的保證滑塊的密封。這些密封單元能在苛刻的環境條件下保護滾動體免受污染。

潤滑

直線循環滾珠軸承及導軌組件可以使用潤滑油和潤滑脂進行潤滑。如果使用潤滑脂潤滑，由于潤滑油腔大多數應用下可以免維護。

通過滑塊端面的潤滑油嘴進行潤滑。

工作溫度

直線循環滾珠軸承及導軌組件KUE 適用的溫度范圍從–10 °C 到+100 °C。

后綴

– ：標準滑塊

L  ：加長型滑塊

H  ：高型滑塊

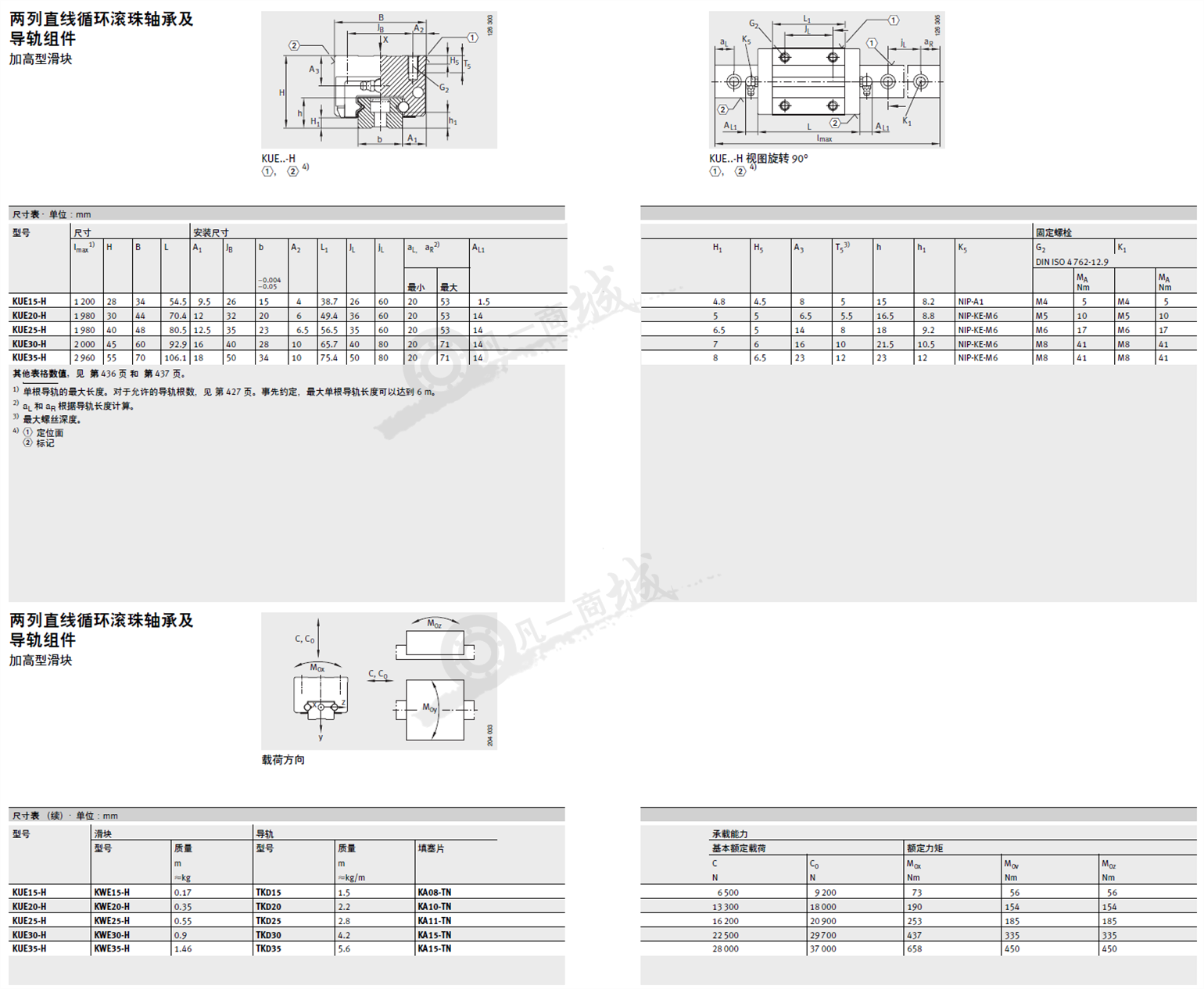

注：鼠標右鍵點擊圖片，選（在新標簽頁中打開圖片）來查看大圖。

KUE系列-INA直線導軌KUE15~35（H）-二列滾珠產品資料由凡一商城tzjd.com.cn整理
