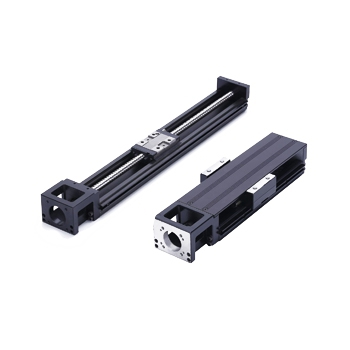

凡一商城為您提供KM3305/3310 A·B型標準單/雙滑塊 PMI銀泰KM模組的產品報價、產品參數、產品圖片等信息，歡迎采購咨詢！

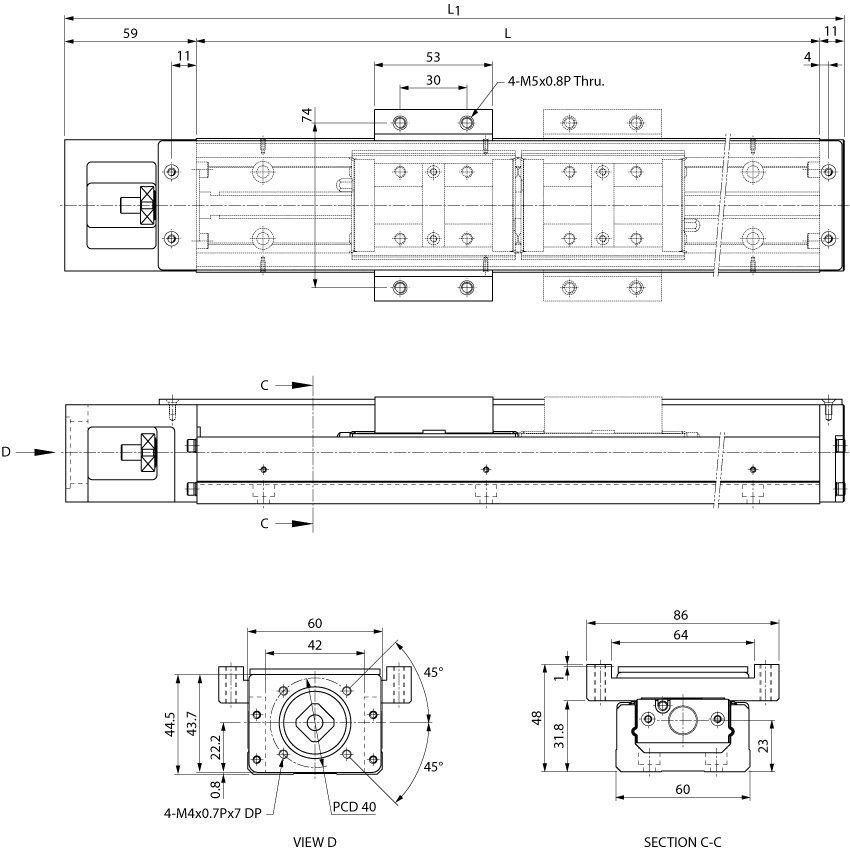

| KM33 標準型(A,B型)尺寸表 | |
 | |
注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值
| 單位:mm |
| 軌道長度 L | 總長度 L1 | 最大行程范圍 | E | n | E1 | n1 | F | 總重量 | ||
| A型 | B型 | A型 | B型 | |||||||
| 150 | 220 | 54.5 | - | 25 | 2 | 25 | 2 | 100 | 1.67 | - |
| 200 | 270 | 104.5 | - | 50 | 2 | 50 | 2 | 100 | 1.98 | - |
| 300 | 370 | 204.5 | 128 | 50 | 3 | 50 | 2 | 200 | 2.56 | 2.91 |
| 400 | 470 | 304.5 | 228 | 50 | 4 | 100 | 2 | 200 | 3.15 | 3.5 |
| 500 | 570 | 404.5 | 328 | 50 | 5 | 50 | 3 | 200 | 3.85 | 4.2 |
| 600 | 670 | 504.5 | 428 | 50 | 6 | 100 | 3 | 200 | 4.46 | 4.81 |
 |
| KM33 防護罩型(A,B型)尺寸表 | |
 | |
注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值
| 單位:mm |
| 軌道長度 L | 總長度 L1 | 最大行程范圍 | 總重量 | ||
| A型 | B型 | A型 | B型 | ||
| 150 | 220 | 54.5 | - | 1.87 | - |
| 200 | 270 | 104.5 | - | 2.18 | - |
| 300 | 370 | 204.5 | 128 | 2.76 | 3.21 |
| 400 | 470 | 304.5 | 228 | 3.38 | 3.83 |
| 300 | 570 | 404.5 | 328 | 4.09 | 4.54 |
| 600 | 670 | 504.5 | 428 | 4.71 | 5.16 |
KM3305/3310 A·B型標準單/雙滑塊 PMI銀泰KM模組產品資料由凡一商城tzjd.com.cn整理
| 類型 | 名稱 | 大小 | 下載 |
|---|---|---|---|
| [PDF] | 臺灣銀泰KM模組選型資料/手冊下載 | 3.03MB | 點擊下載 |
| [3D] | PMI銀泰KM模組 KM33型號 | 7.06MB | 點擊下載 |
