凡一商城為您提供KM30 C·D型 短型滑塊 PMI銀泰KM模組 KM3005、KM3010的產品報價、產品參數、產品圖片等信息，歡迎采購咨詢！

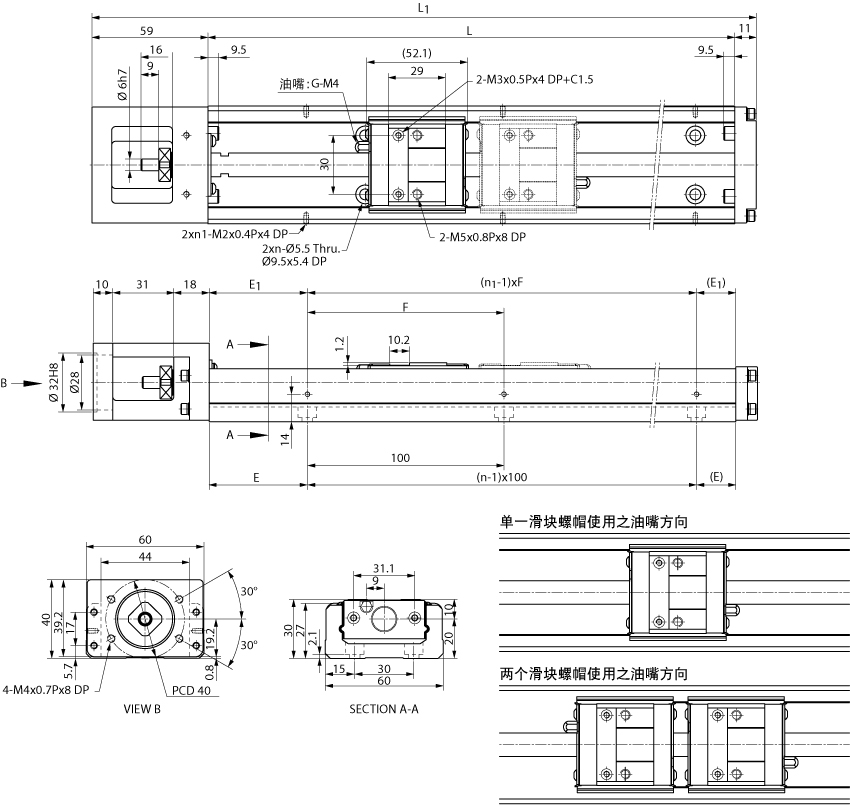

| KM30 標準型(C,D型)尺寸表 | |
 | |
注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值
| 單位:mm |
| 軌道長度 L | 總長度 L1 | 最大行程范圍 | E | n | E1 | n1 | F | 總重量 | ||
| C型 | D型 | C型 | D型 | |||||||
| 150 | 220 | 78.8 | 26.6 | 25 | 2 | 25 | 2 | 100 | 1.4 | 1.63 |
| 200 | 270 | 128.8 | 76.6 | 50 | 2 | 50 | 2 | 100 | 1.69 | 1.92 |
| 300 | 370 | 228.8 | 176.6 | 50 | 3 | 50 | 2 | 200 | 2.28 | 2.51 |
| 400 | 470 | 328.8 | 276.6 | 50 | 4 | 100 | 2 | 200 | 2.88 | 3.11 |
| 500 | 570 | 428.8 | 376.6 | 50 | 5 | 50 | 3 | 200 | 3.56 | 3.79 |
| 600 | 670 | 528.8 | 476.6 | 50 | 6 | 100 | 3 | 200 | 4.17 | 4.4 |
 |

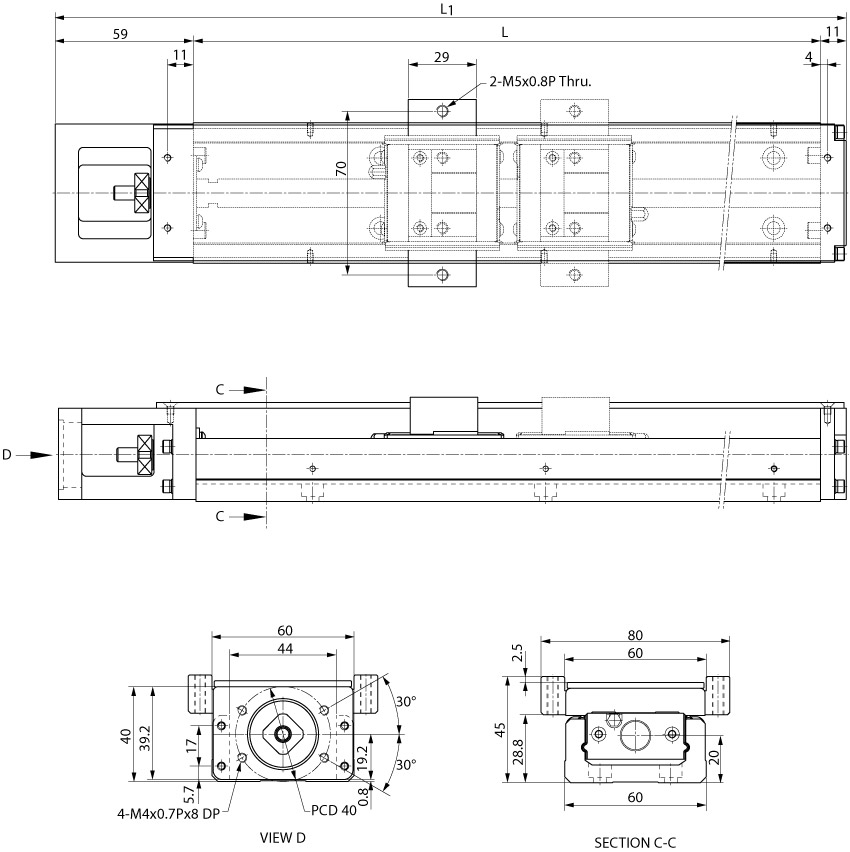

| KM30 防護罩型(C,D型)尺寸表 | |
 | |
注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值
| 單位:mm |
| 軌道長度 L | 總長度 L1 | 最大行程范圍 | 總重量 | ||
| C型 | D型 | C型 | D型 | ||
| 150 | 220 | 78.8 | 26.6 | 1.51 | 1.76 |
| 200 | 270 | 128.8 | 76.6 | 1.82 | 2.07 |
| 300 | 370 | 228.8 | 176.6 | 2.45 | 2.70 |
| 400 | 470 | 328.8 | 276.6 | 3.09 | 3.34 |
| 300 | 570 | 428.8 | 376.6 | 3.82 | 4.07 |
| 600 | 670 | 528.8 | 476.6 | 4.47 | 4.72 |
KM30 C·D型 短型滑塊 PMI銀泰KM模組 KM3005、KM3010產品資料由凡一商城tzjd.com.cn整理
| 類型 | 名稱 | 大小 | 下載 |
|---|---|---|---|
| [PDF] | 臺灣銀泰KM模組選型資料/手冊下載 | 3.03MB | 點擊下載 |
| [3D] | PMI銀泰KM模組 KM30型號 | 6.77MB | 點擊下載 |
