NSK圓錐滾子軸承系列

該軸承裝有圓錐形滾動體，由內圈的大擋邊引導?？沙惺軓较蜉d荷，及單向的軸向載荷，承載能力大。高承載能力軸承，有增加滾子尺寸及滾子個數的HR系列。

與角接觸球軸承一樣，一般將兩套軸承對置使用。此時，通過調整內圈或外圈隔圈尺寸可獲得合適的游隙。因?yàn)槭欠蛛x式，內圈和外圈可分別安裝。

按照接觸角大小，分為普通錐角、中錐角、大錐角型、 根據滾子的列數又分為雙列及四列圓錐滾子軸承。

一般使用鋼板沖壓保持架。

圓錐滾子軸承的設計為，內圈、外圈的滾道面及滾子圓錐頂點聚于軸承中心軸上的一點，徑向載荷作用于軸承，則產生軸向分力。因此，須將2個軸承對向使用，或作為成對雙聯軸承、雙列軸承使用。

米制系列的中錐角型軸承及大錐角型軸承，分別將接觸角代號C和D記于內徑代號的后面。普通錐角軸承不標記接觸角代號、中錐角型軸承主要用于汽車差動裝置的小齒輪軸。高承載的HR系列中，基本代號標有J的軸承，其外圈寬度、外圈滾道小端面直徑以及接觸角與ISO之規定一致。所以，標有這種代號的同一基本代號軸承的內圈組件(CONE)和外圈，均具有國際互換性。

IS0355所規定的米制系列的圓錐滾子軸承中，有不依據以往所使用的3XX尺寸系列的新尺寸。其中一部分記載于尺寸表。外圈寬度、外圈滾道的小端面直徑及接觸角與ISO的規定一致、內組件和外圈均具有國際互換性。

圓錐滾子軸承中，除米制系列之外還有英制系列。四列圓錐滾子軸承之外的英制系列軸承的內圈組件及外圈，各自均有代號。

米制系列圓錐滾子軸承

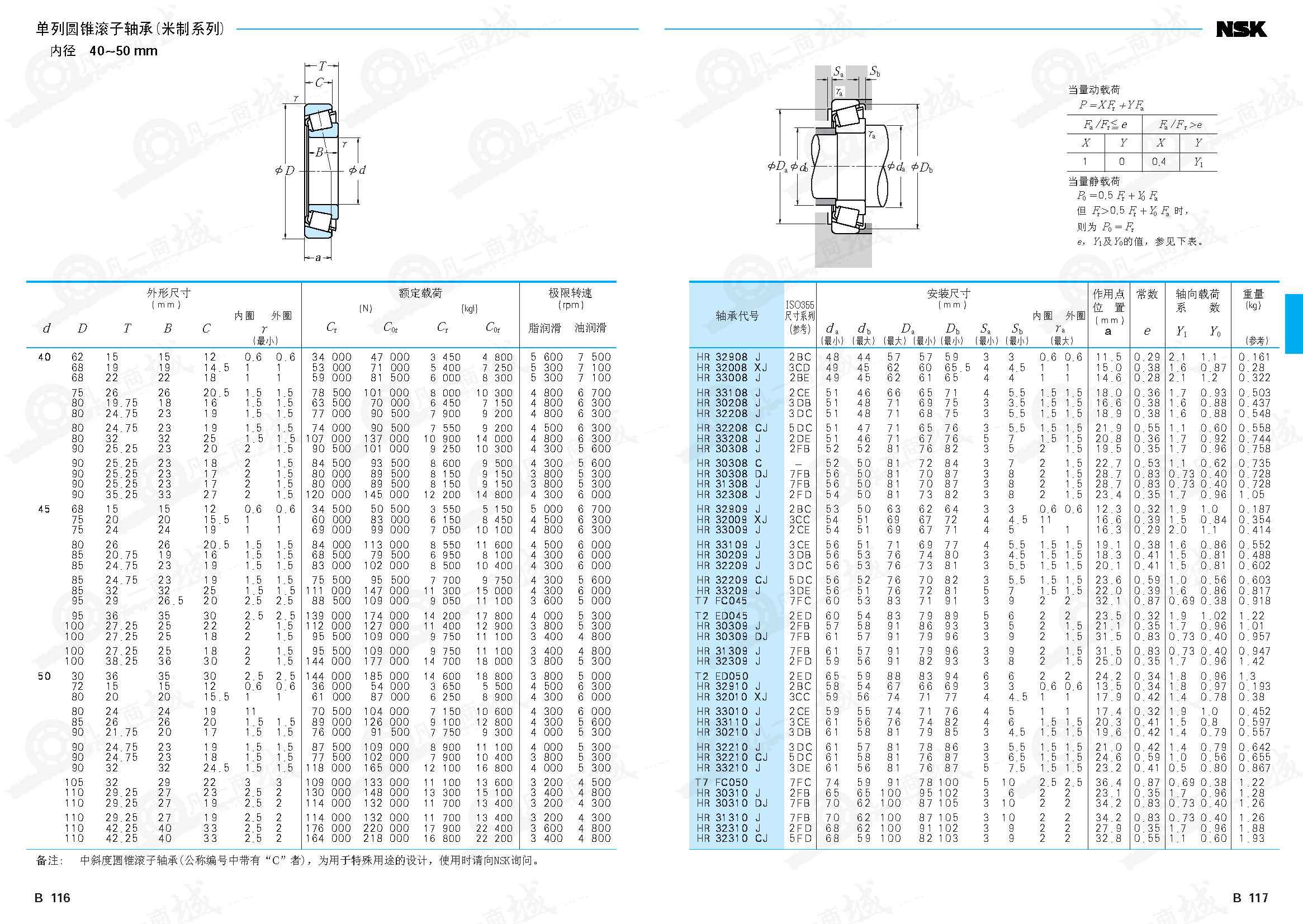

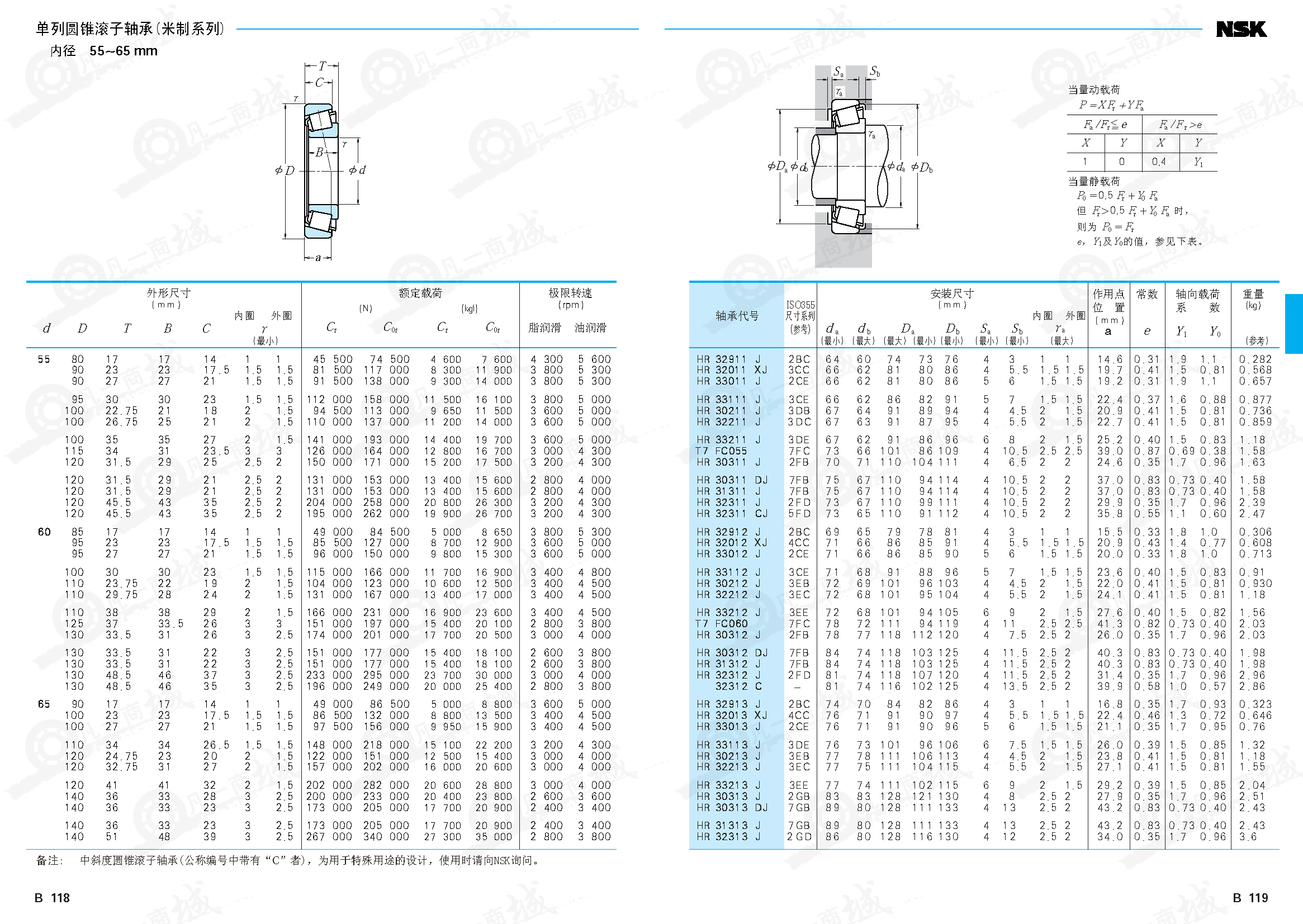

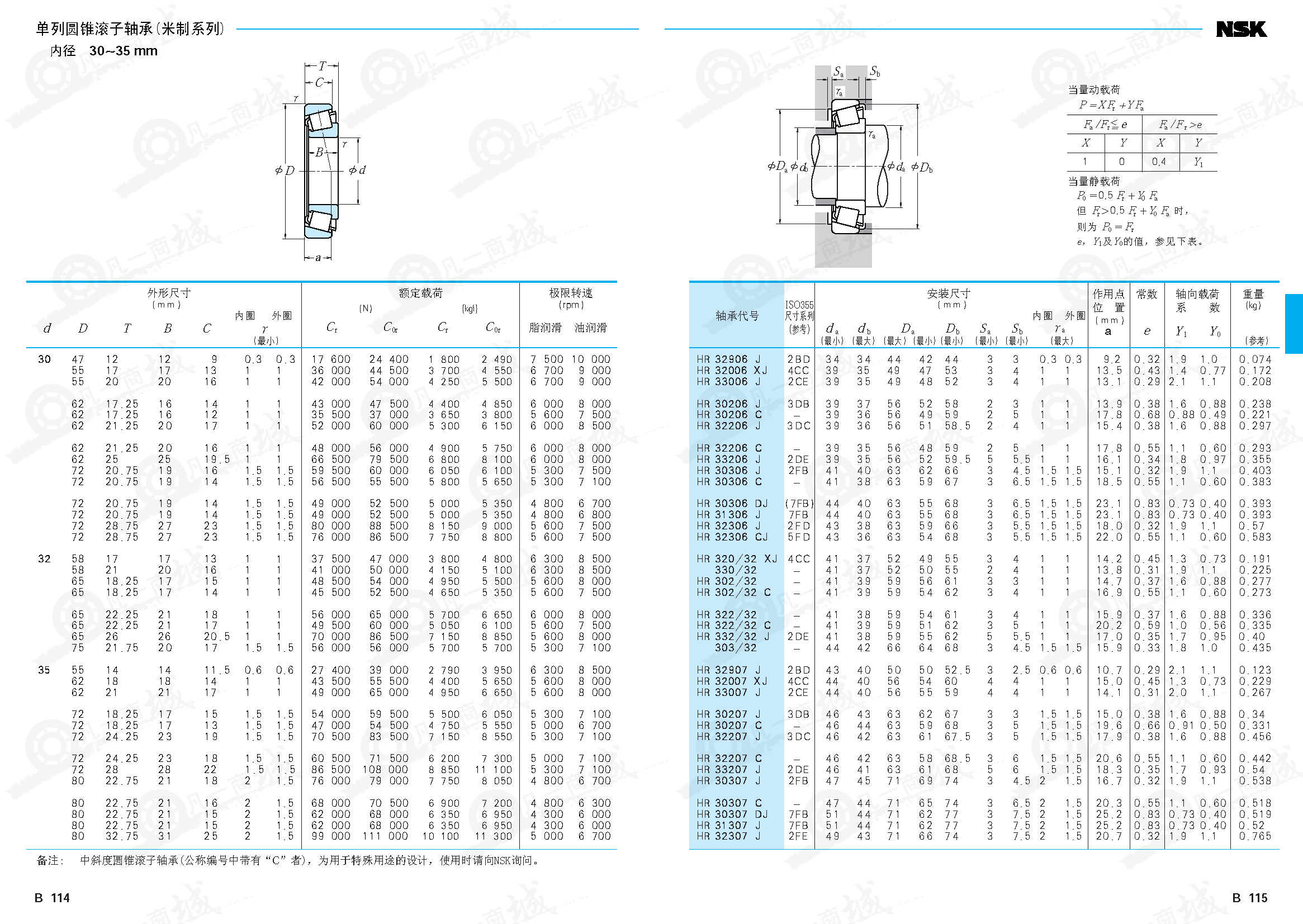

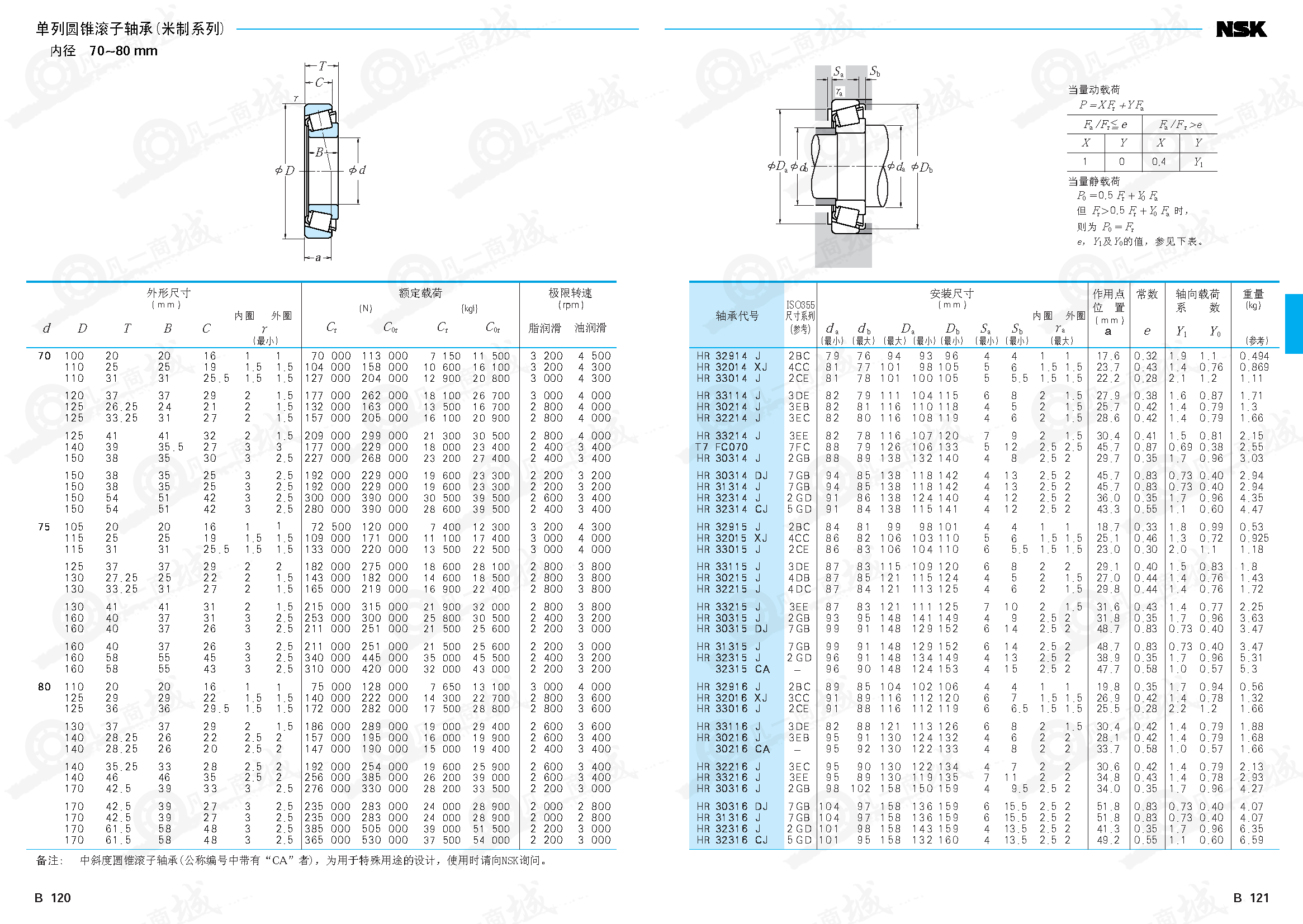

內徑15 ～100mm

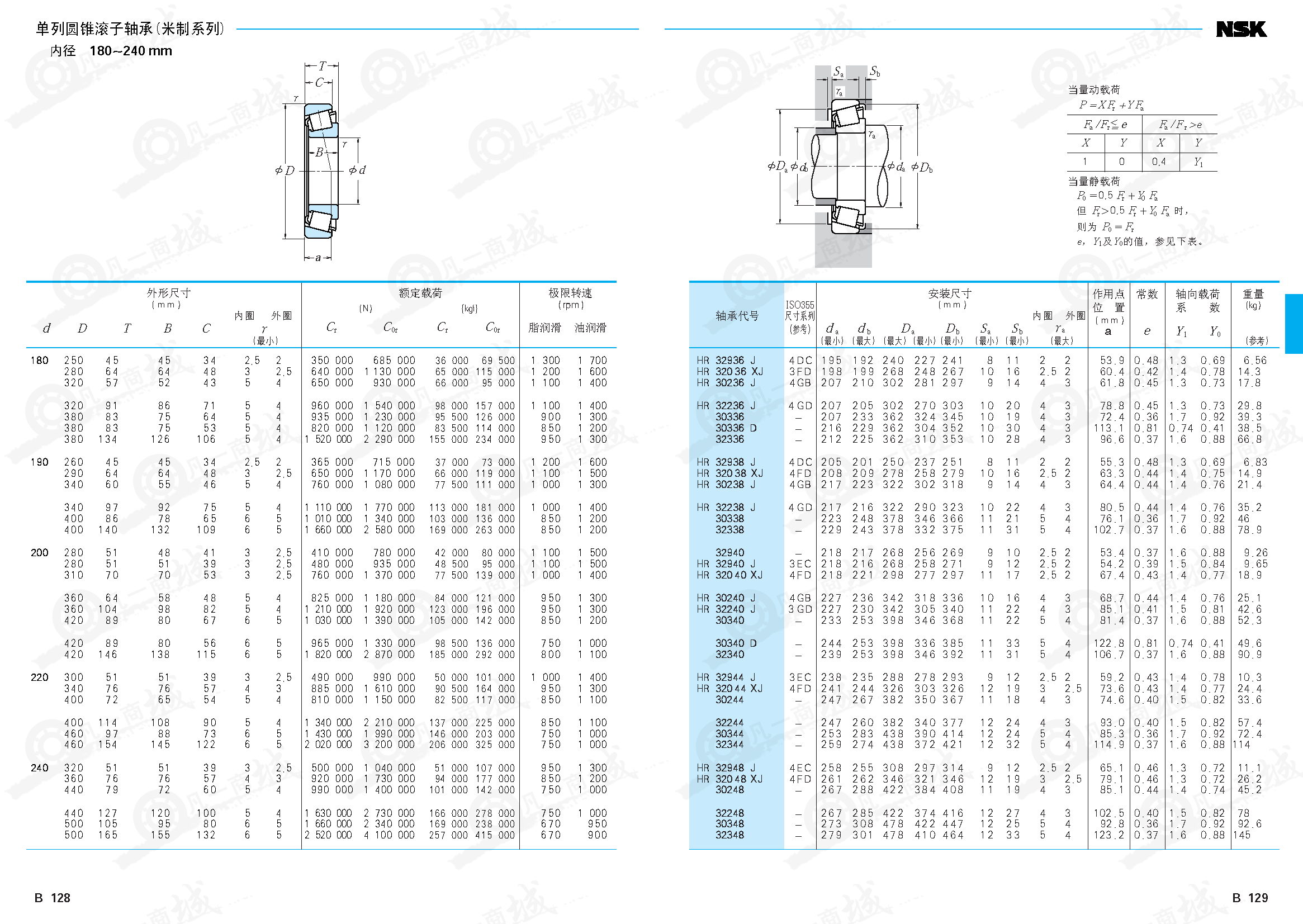

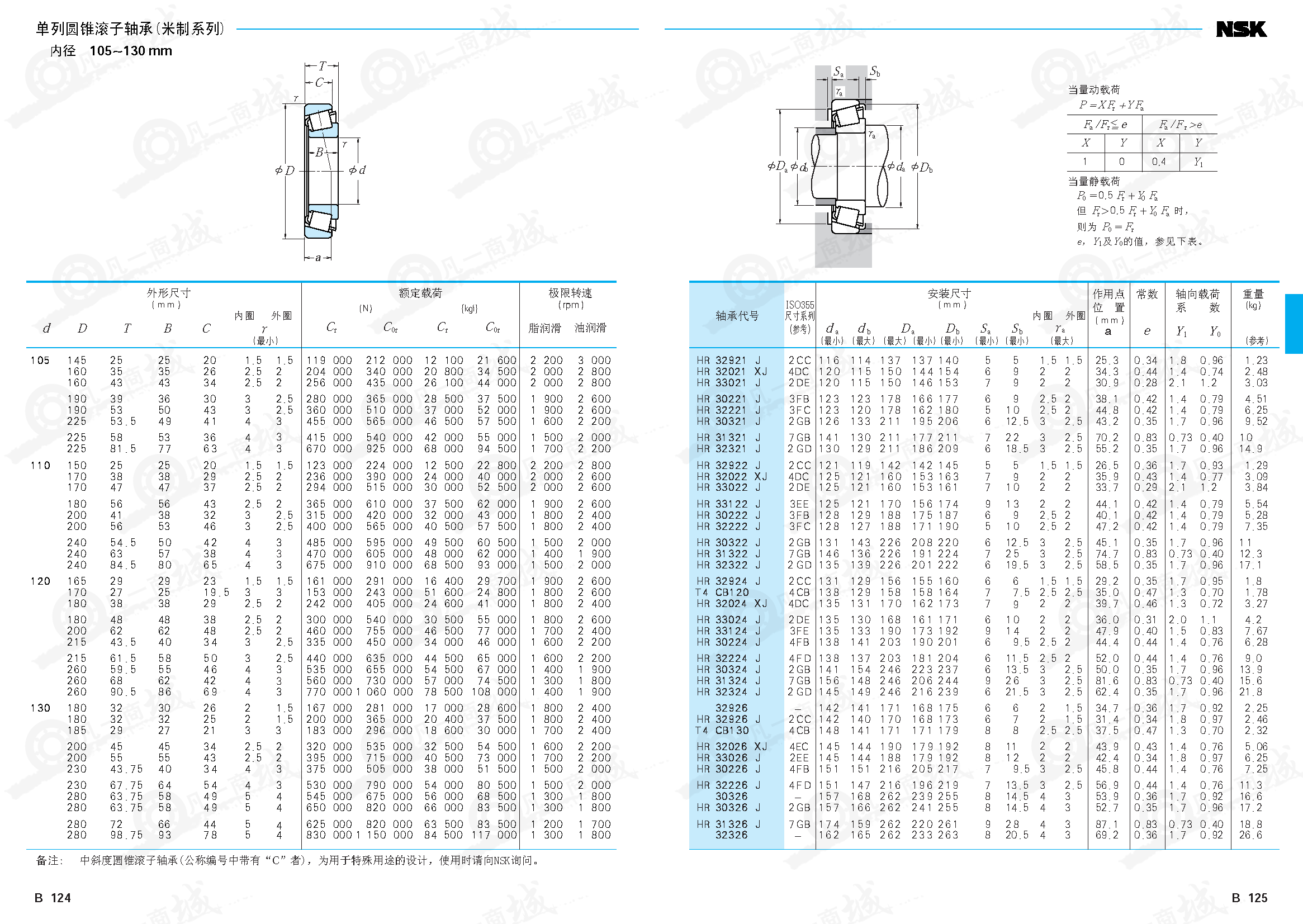

內徑105～240mm

內徑260～440mm

英制系列圓錐滾子軸承

內徑12.000～47.625mm

內徑48.412～69.850mm

內徑70.000～206.375mm
