NTN自動調心球軸承系列

自動調心球軸承的外圈球面滾道中心點與軸承中心點一致。內圈具有雙列滾道。旋轉時銅球、保持架、內圈對於外圈心軸可作-定程度的自由傾斜。即具有所謂的自動調心佳能。因此，可自動調整軸和軸承箱因卸工、安摸不當發生的軸心偏移。

但由于軸向負荷能力有眠，自動調心球軸承不適用于軸向負荷大的場合。

另外，若在錐孔軸承上使用緊定套，裝卸較為容易，多用于傳動輸。

調心球軸承是二條滾道的內圈和滾道為球面的外圈之間，裝配有圓球狀滾珠的軸承。

外圈滾道面的曲率中心與軸承中心一致，所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時，可以自動調整，不增加軸承負擔。調心滾子軸承可以承受徑向負荷及二個方向的軸向負荷。徑向負荷能力大，適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承，可直接安裝?；蚴褂镁o定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。

調心球軸承有圓柱孔和圓錐孔兩種結構，保持架的材質有鋼板、合成樹脂等。其特點是外圈滾道呈球面形，具有自動調心性，可以補償不同心度和軸撓度造 調心球軸承成的誤差，但其內、外圈相對傾斜度不得超過3度?？沙惺茌^大的徑向載荷，同時也能承受一定的軸向載荷。該類軸承外圈滾道是球面形，故具有調心性能，當軸受力彎曲或傾斜而使內圈中心線與外圈中心線相對傾斜不超過1°～2.5°時，軸承仍能工作。

調心球軸承內孔有圓柱形和圓錐形兩種。圓錐形內孔的錐度為1：1 2或1：30。為了加強軸承的潤滑性能，在軸承外圈上加工環形油槽和三個油孔。

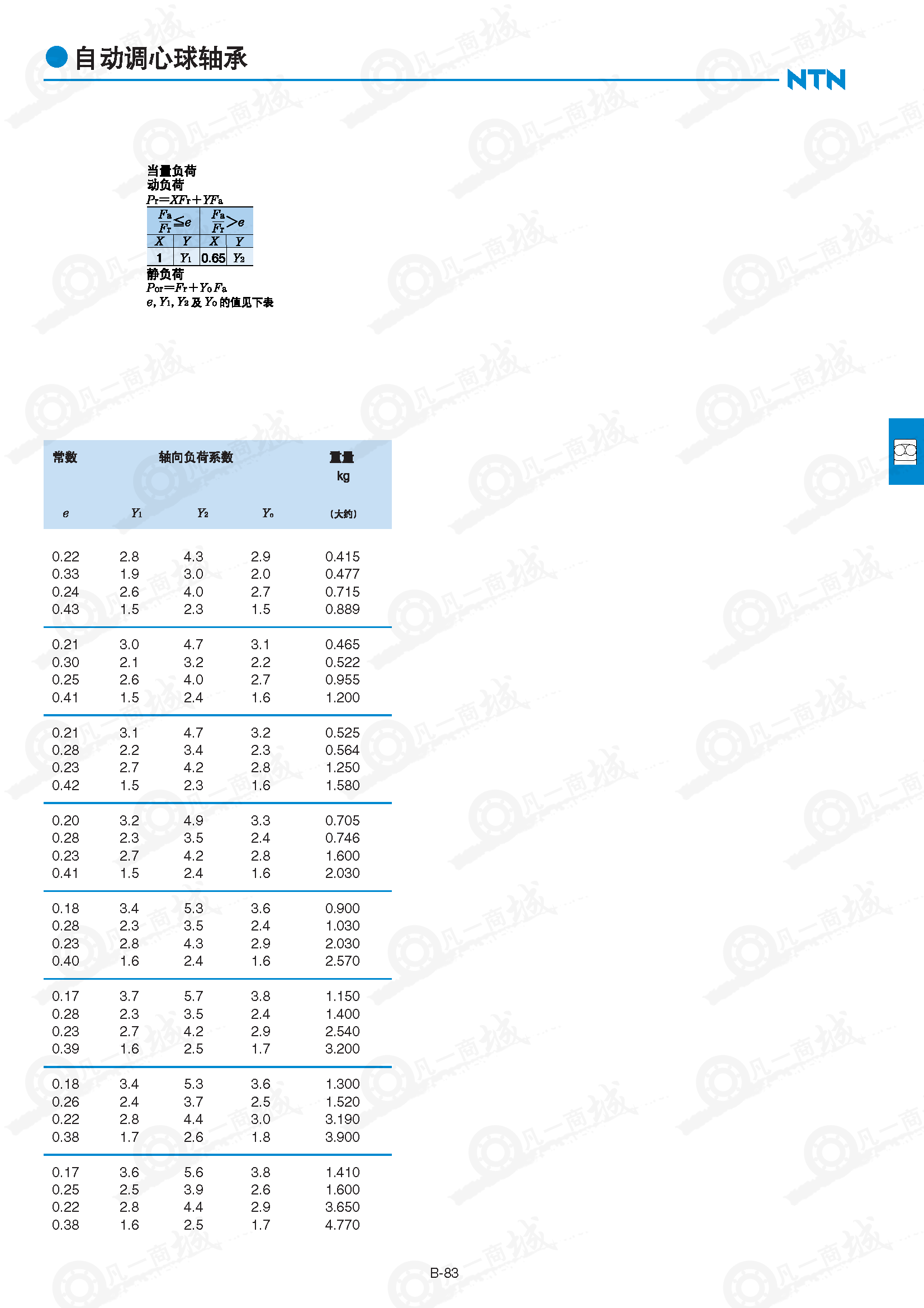

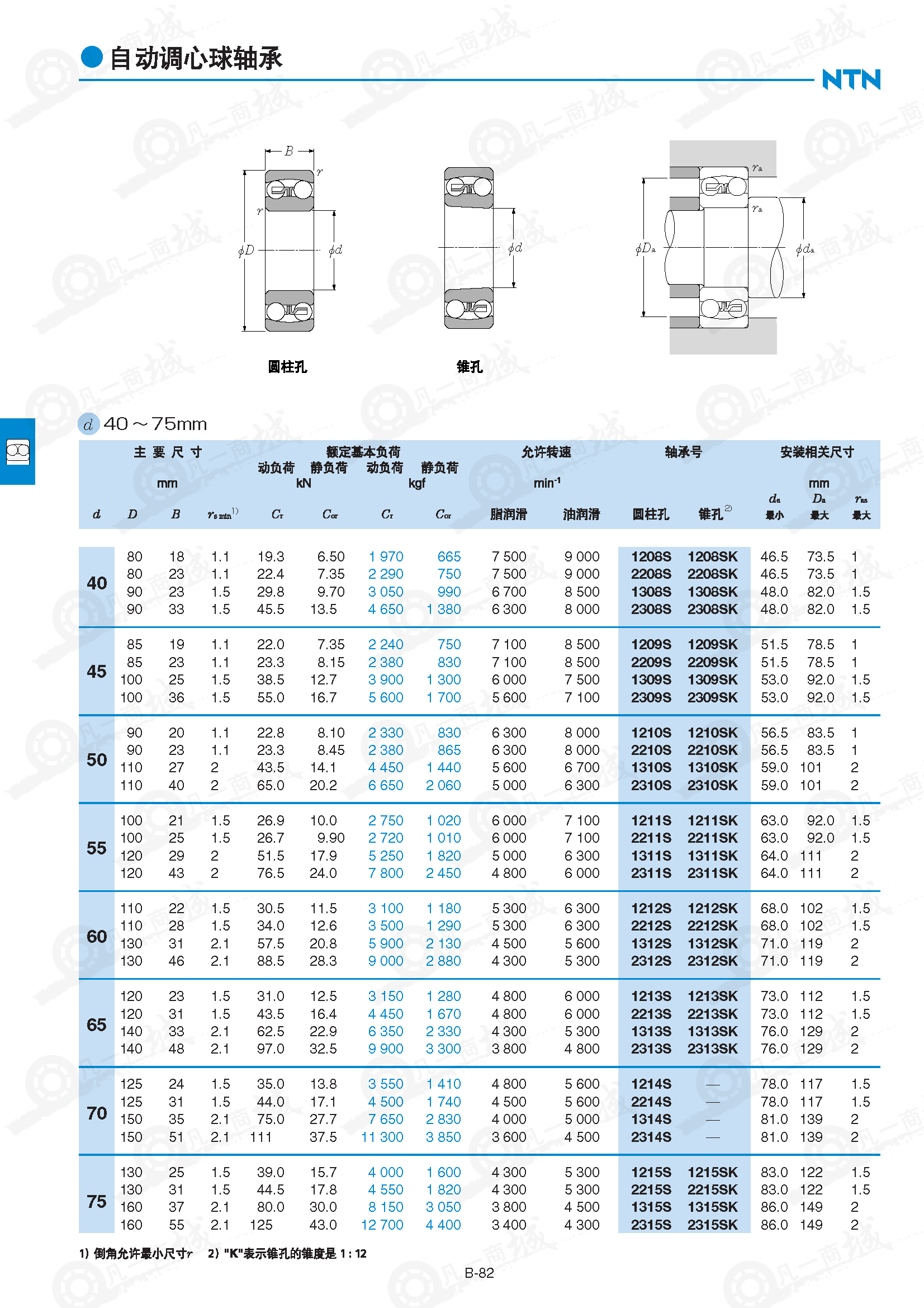

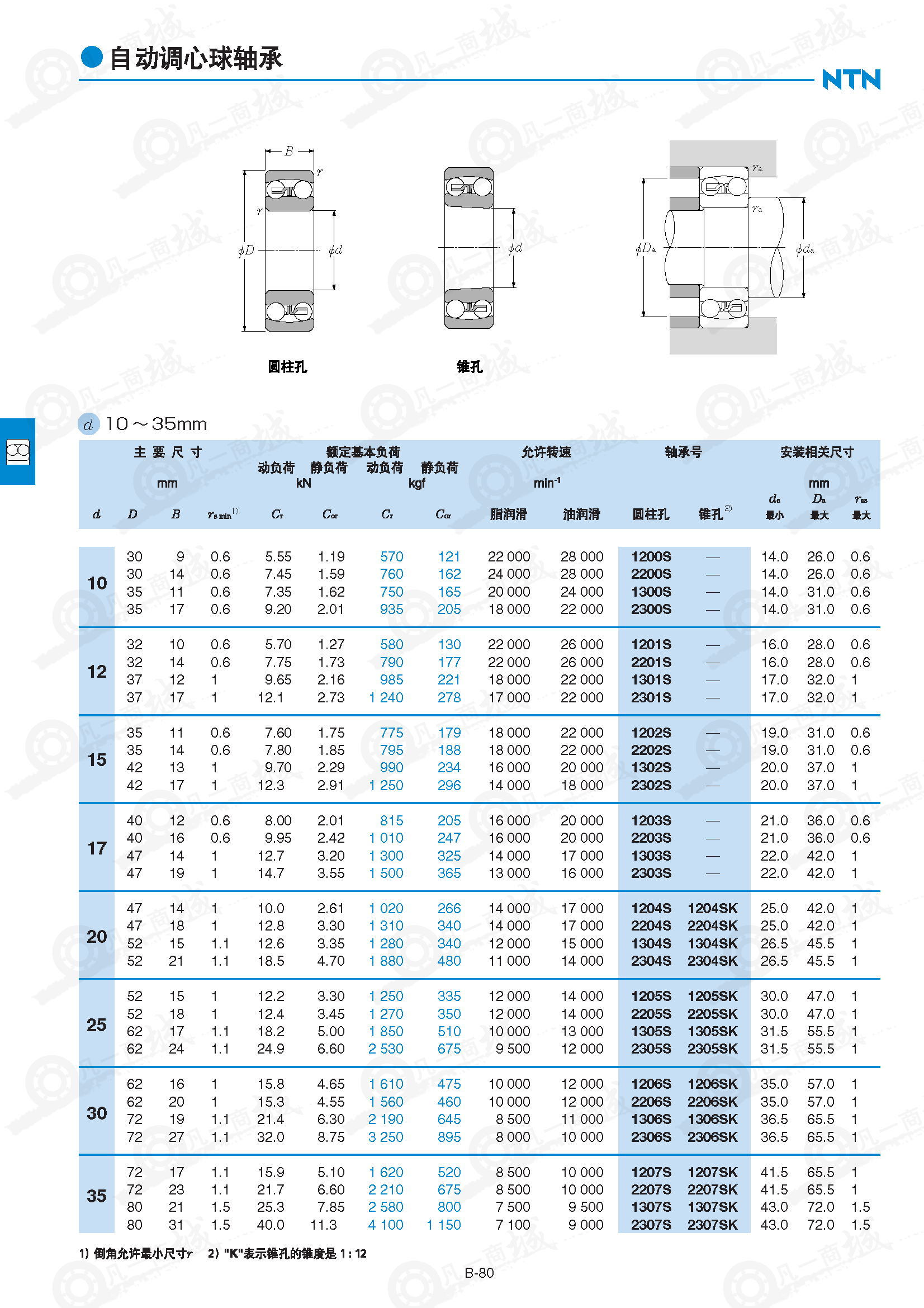

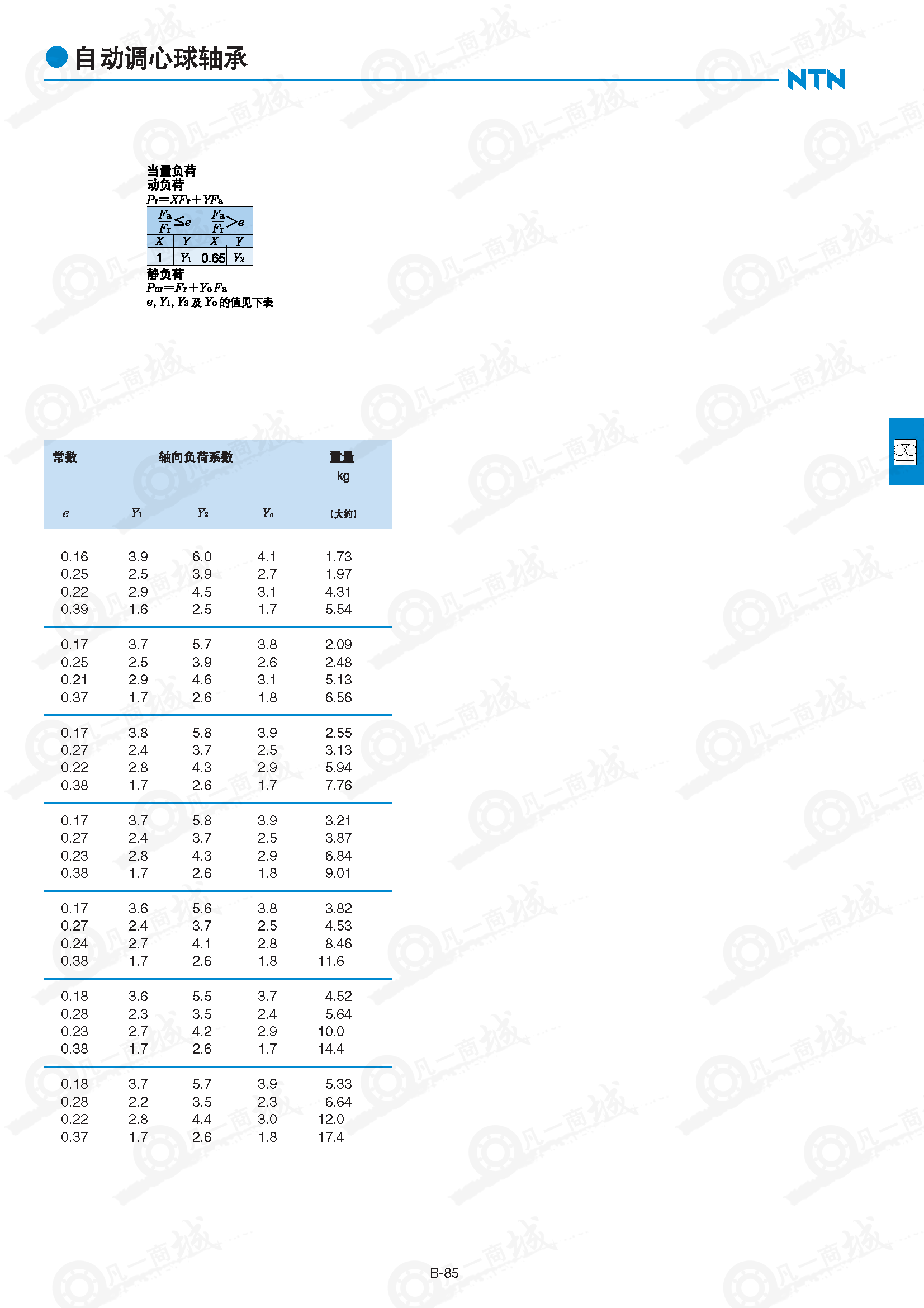

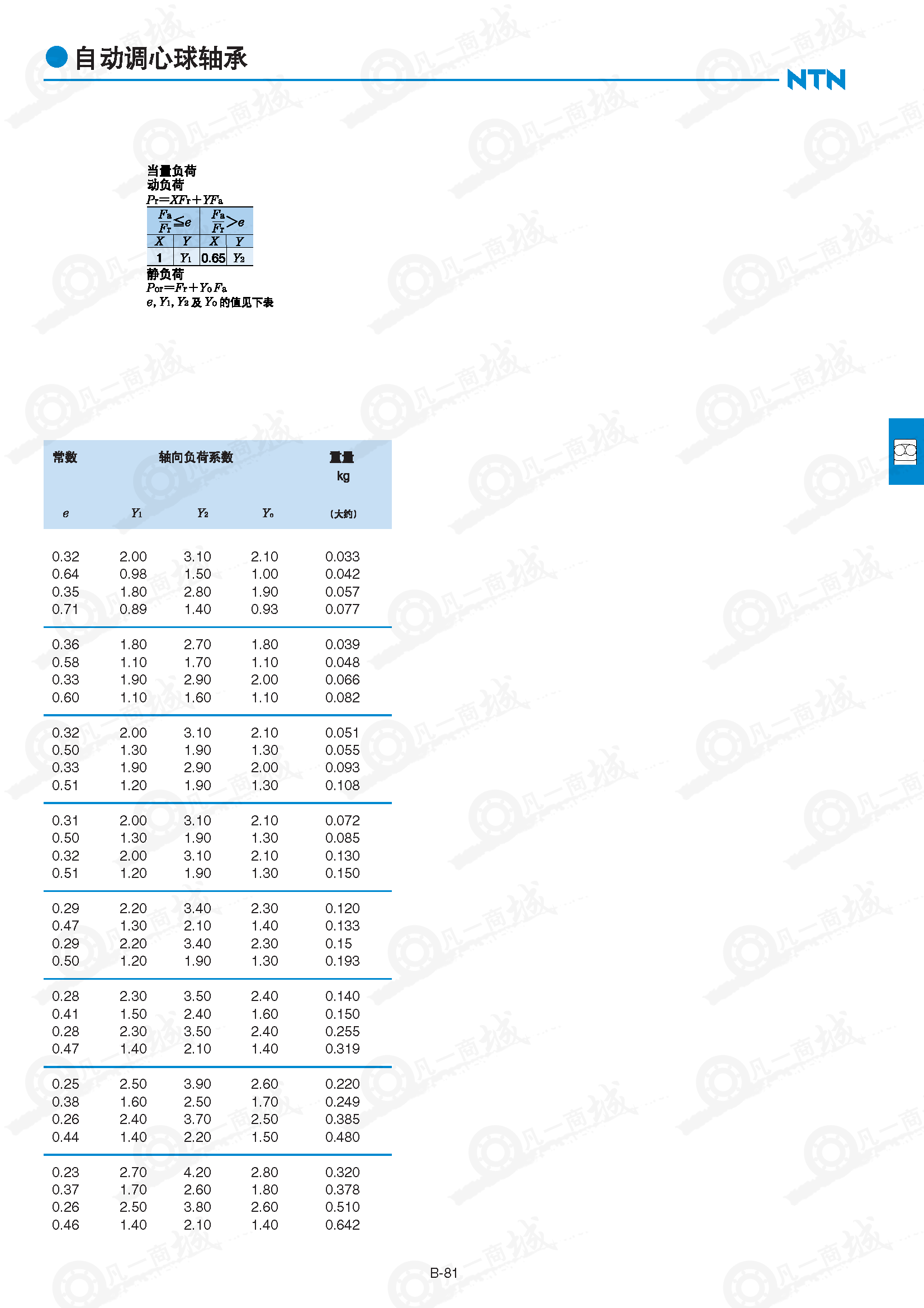

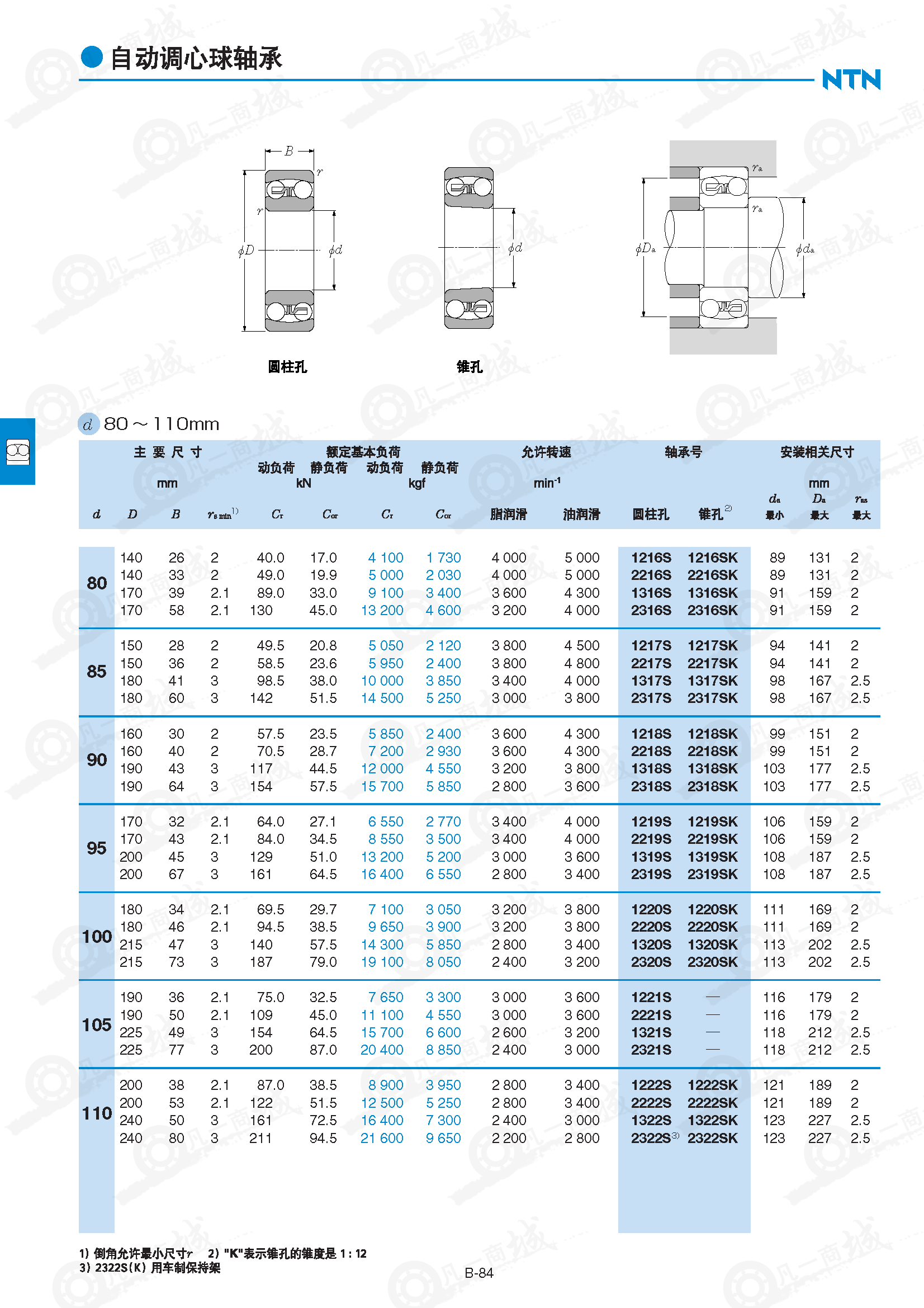

NTN自動調心球軸承 12·22·13·23系列 內徑10~110mm產品資料由凡一商城tzjd.com.cn整理
