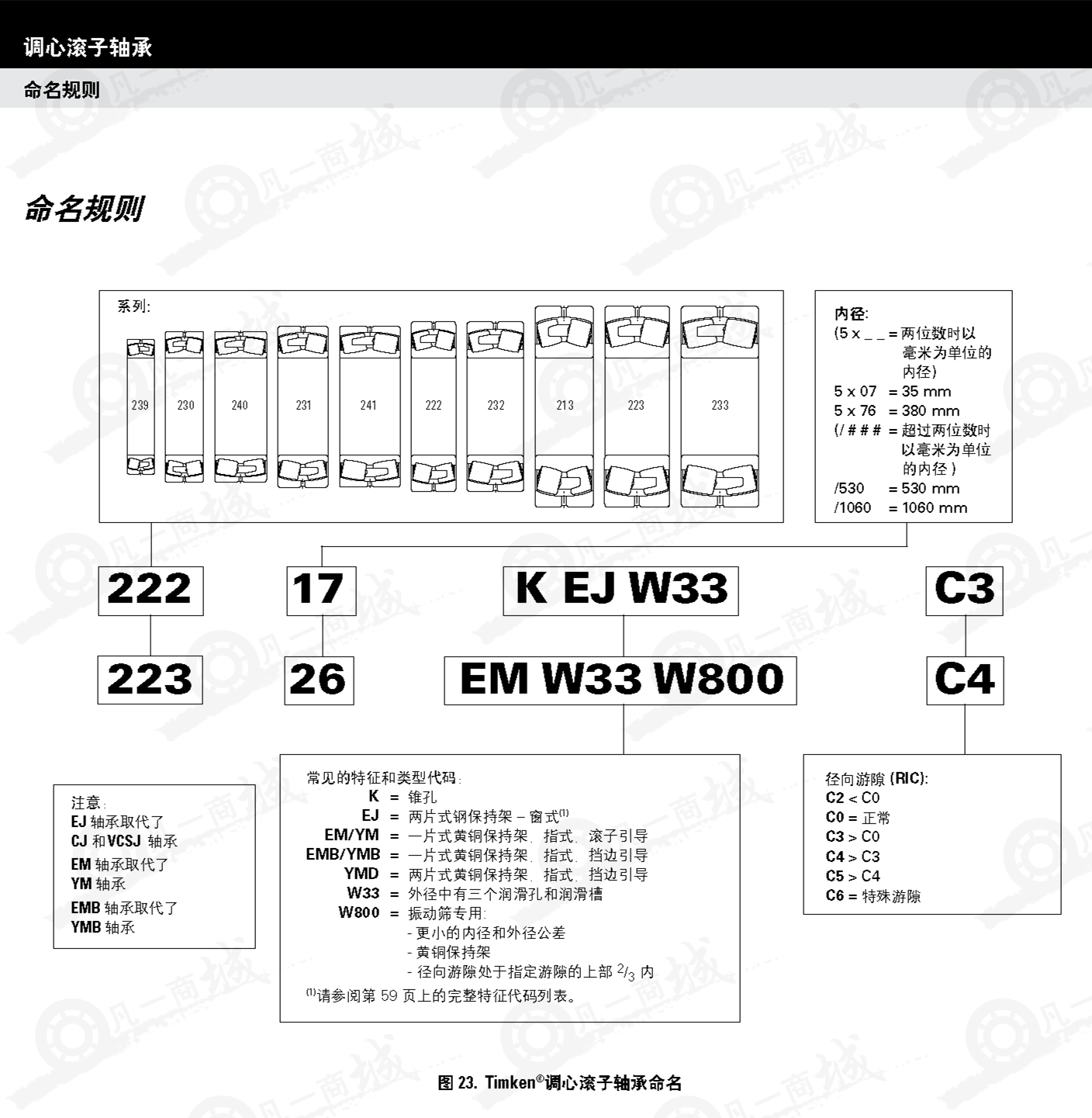

鐵姆肯公司提供的基本款調心滾子軸承主要類型包括：

? 外徑 ≤600 毫米：EJ、EM 和 EMB

? 外徑 >600 毫米：YM、YMB、YMD 和 YP

上述后綴對應于具有不同軸承尺寸和幾何結構的不同軸承設計類型。主要區別是裝配中所用保持架的類型。帶有 EJ 保持架后綴的調心滾子軸承配有沖壓鋼保持架。YM/EM/YMB和YMD后綴是指黃銅保持架設計。YP是指專用于大直徑軸承的銷式保持架。

類型     保持架設計

EJ       內圈引導鋼保持架；每列一個

EM/YM    滾子引導一片式黃銅保持架

EMB/YMB  內圈引導一片式黃銅保持架

YMD 　　 內圈引導兩片式黃銅保持架

YP       銷式鋼保持架

大多數鐵姆肯公司調心滾子軸承都可以選擇直孔或錐孔。錐孔軸承部件號帶有 K 后綴。1:12 的錐度是標準錐度，但不適用于 240、241 和 242 系列（它們的錐度為 1:30）。

【W(wǎng)33 潤滑槽和潤滑孔】

作為標準配置，軸承外圈中提供潤滑槽和三個潤滑孔。這由后綴 W33 表示。這樣一來，無需再花費成本在軸承座內徑中加工出一個通道，將潤滑油引入到軸承中。這一設計特點使?jié)櫥湍軌蛲ㄟ^潤滑孔并在滾道之間流動。潤滑油會從軸承的中心橫向向外流動，隨后到達所有接觸面并沖洗軸承。訂購時，請為軸承編號添加后綴 W33（例如 22216EMW33）。

【保持架】

為使?jié)L子軸承正常運轉，保持架（也稱為滾動體保持器）發揮著多種作用。保持架將滾動體分離，防止?jié)L動體之間相互接觸和磨損。保持架會對齊內圈上的滾動體以防止?jié)L動體滑動、打滑和傾斜，幫助實現純滾動。出于安裝考慮，保持架將滾動體保持在內圈上，以方便安裝軸承。在某些情況下，保持架還可以改善潤滑油向軸承滾道或擋邊接觸面的流動狀況。

●沖壓鋼保持架

EJ 軸承采用了獨特的沖壓鋼保持架設計。

●機加工黃銅保持架

EM、EMB、YM、YMB 和 YMD 軸承保持架由精密機加工的黃銅制成。

●銷式保持架

大直徑調心滾子軸承可能配有這種保持架。兩個分別用于一列滾子的銷式保持架由兩個保持架環和一組穿過滾動體中心的銷子構成。
