擋圈又稱卡簧，分為孔用擋圈和軸用擋圈，起軸向限位作用，可以防止其他零件軸向竄動。成型工藝多采用板材沖切，功能截面呈錐形，裝配后多為“線性接觸”部分大規格型號采用線材纏繞成型，沖切多余材料的工藝制成，截面呈規則矩形，裝配后為“面接觸”。

擋圈分類

平擋圈：一個可分離的基本上平的墊圈，其內或外部分用作向心圓柱滾子軸承外圈或內圈擋邊。

斜擋圈：具有“L”形截面的可分離圈，其外部分作用作向心滾子球軸承的內擋邊。

中擋圈：兩列或多列滾子軸承中的可分離圈，用于隔開并引導各列滾子。

擋邊是平行于滾動方向并突出滾道表面的窄凸肩，用于支撐和引導滾動體并使其保持在軸承內。

擋圈用途

軸上零件的固定分為軸向固定和周向固定。

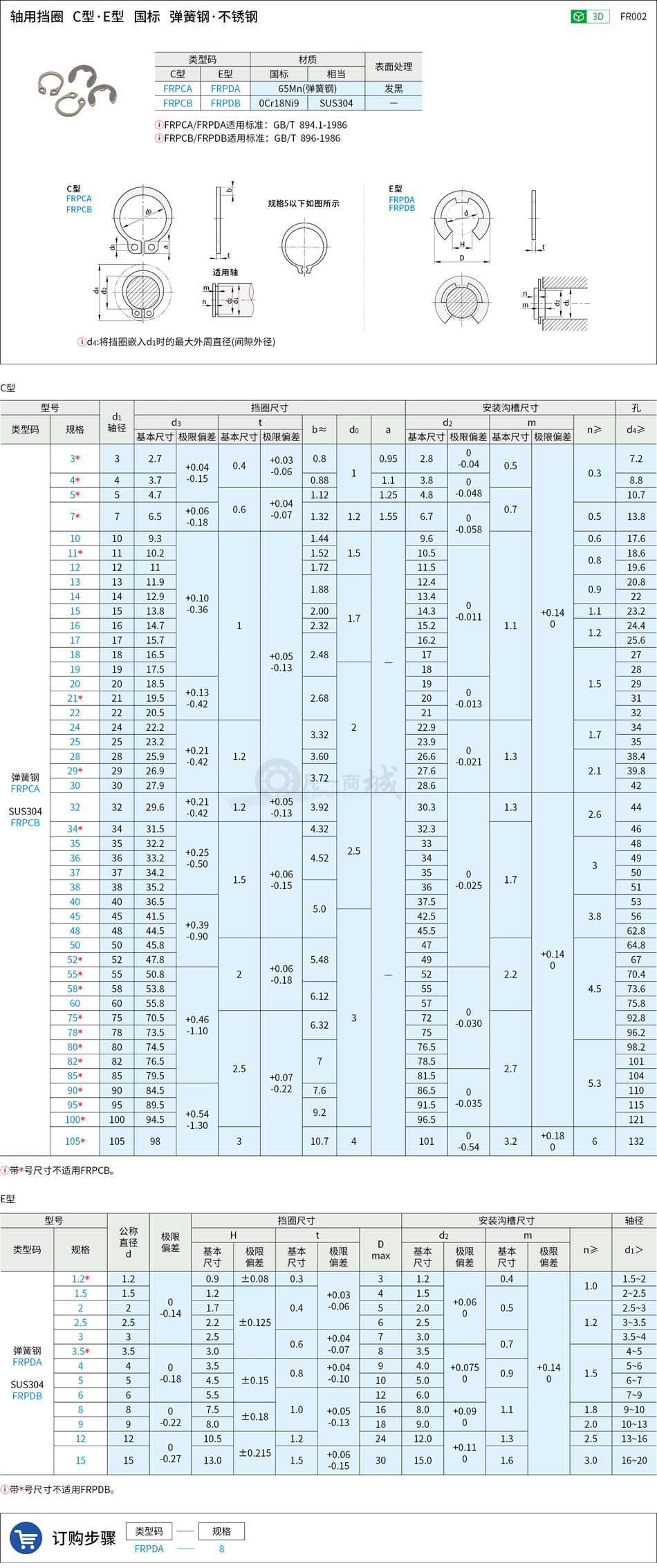

軸向固定的方法有：軸肩或軸環固定、用軸端擋圈或圓錐面固定、用軸套固定、用圓螺母固定、用彈性擋圈固定。

擋圈主要是起到軸向固定的作用，其中圓錐面加擋圈固定有較高的定心度。

滾動軸承的擋圈就相當于一個活動的擋邊，是用來檔滾子用的，方便安裝。擋圈的結構有平擋圈、斜擋圈和中擋圈。
