錐齒輪可以分為，等徑錐齒輪和錐齒輪（通常齒數比為1：2， 1：3）
等徑錐齒輪（齒數比1：1）：
| 1）精度等級： | SCM440 鉻鉬鋼產品（研磨） | JIS 1級 | 齒孔H7 |
| SCM440 鉻鉬鋼產品（精銑） | JIS 2級 | 齒孔H7 | |
| S45C產品 | JIS3級 | 齒孔H7 | |
| S45C產品MGH品（高頻熱處理） | JIS4級 | 齒孔H7 | |
| S45C產品（高頻熱處理） | JIS4級 | 齒孔H8 | |
| 不銹鋼產品 | JIS4級 | 齒孔H8 | |
| C3604B 黃銅產品 | JIS4級 | 齒孔H8 | |
| POM產品（白色，青色） | 無 | 黃銅襯套品為H8 | |
| 注塑MIM產品 | 無 | 齒孔H8 | |
| 2）齒型： | 直齒錐齒輪，螺旋錐齒輪。 | ||
| 3）模數范圍： | SCM440 鉻鉬鋼產品（研磨） | m1.5～m3 | |
| SCM440 鉻鉬鋼產品（精銑） | m1.5～m3 | ||
| S45C產品 | m0.5～m5 | ||
| S45C產品MGH品（高頻熱處理） | m1～m5 | ||
| S45C產品（高頻熱處理） | m1～m5 | ||
| 不銹鋼產品 | m0.8～m3 | ||
| C3604B 黃銅產品 | m0.5～m1 | ||
| POM產品 （白色，青色） | m0.5～m3 | ||
| 注塑MIM產品 | m0.5～m1 | ||
| 4） 材料： | SCM440，S45C碳鋼，不銹鋼，黃銅，青色POM，白色POM+黃銅， | ||
| 白色POM，注塑MIM | |||
| 5） 熱處理： | SCM440產品， 一部分S45C碳鋼產品進行齒部高頻熱處理。 | ||
| 6） 研磨面： | MG（SCM440材料）：齒面，輪轂側面，齒孔，輪轂外徑研磨。 | ||
| MF（SCM440材料）：（齒面精銑）齒孔研磨。 | |||
| 7） 表面處理： | 無。（SCM440，S45C等材料可進行表面處理，具體情況請與我們聯系。） | ||
| 8）可否追加工： | 可。（請用郵件提供追加工用圖紙） | ||
使用方法和使用設備：
1，廣泛用于90度角的力量傳遞。如機床設備，機器人，加工工具，包裝機械，磨床等。

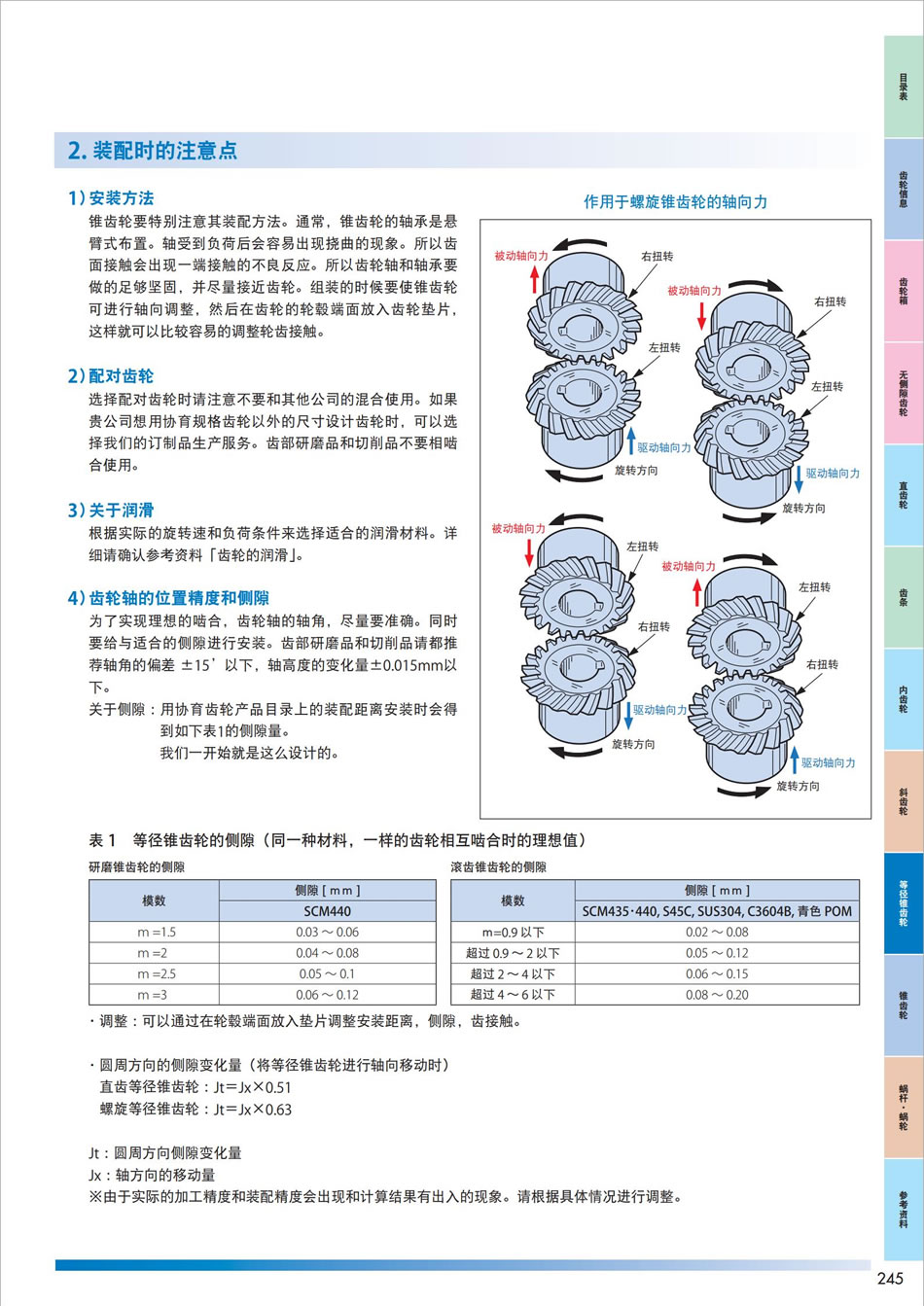

2，錐齒輪的形狀是齒型由前向后變大。所以如果安裝位置出錯，嚙合不好就會出現不同模數之間的齒相互嚙合的情況。所以務必要準受KG指定的安裝距離，側隙等。
產品型號規格較多，具體產品型號信息請查閱PDF文件。
M等徑錐齒輪 KG等徑錐齒輪M系列產品資料由凡一商城tzjd.com.cn整理
