D6030是專用于USR 30系列的電機驅動器?？梢砸缘统杀緲?gòu)建使用USR 30的系統。通過控制TTL電平信號，可以控制電機的CW，CCW，并停止并通過模擬電壓DC 0 [V]改變電機轉速至3.2 [V]。與電機1的連接方法：使用開關和電阻簡化操作將外部開關連接到D6030以在CW / CCW方向上操作旋轉/停止
D6030 / 24V
D6030是專用于USR 30系列的電機驅動器。
可以以低成本構建使用USR 30的系統。
通過控制TTL電平信號，可以控制電機的CW，CCW，并停止
并通過模擬電壓DC 0 [V]改變電機轉速至3.2 [V] 。
| 電源電壓 | DC24 [V]±0.5 [V] |
|---|---|
| 振蕩波形 | 偽正弦波 |
| 振蕩頻率 | 47 [KHz]至52 [KHz] |
| 變速方法 | 頻率變化 |
| 頻率控制 | 振幅反饋自動跟蹤方法 |
| 電機驅動電壓 | 130 [Vrms] |
| 當前消費 | DC 24 V：0.8 [A] / DC 12 V：1.5 [A] |
過流保護 | 24 V：0.8 [A]（φ5.2小型保險絲） 12 V：1.5 A（φ5.2小型保險絲） |
| 絕緣電阻 | 10 [MΩ]以上（電機未連接，機箱與各端子連接） |
| 耐壓 | 1 [KVAC]（電機未連接，機箱與各端子連接） |
| 儲存溫度范圍 | -20 [°C]至+80 [°C] |
| 工作溫度范圍 | -10 [°C]至+60 [°C] |
| 開始/停止操作 | TTL電平信號切換（使用開關時單獨準備） |
| 開始回復 | 50 [ms]以下（無電機慣性負載） |
| 停止響應 | 1 [ms]或更短（無電機慣性負載） |
| 空載變速范圍 | 30 [rpm]至300 [rpm] |
| 調速外部電壓 | DC 0 [V]至3.2 [V] |
| 推薦的啟動/停止開關 | 中心單刀雙擲開關（ON - OFF - ON） |
| 推薦的速度設定量 | 10 [KΩ]，0.1 [W]，B型（需單獨購買） |
| 重量 | 105 [g] |
| 外形尺寸 | 長×寬×高：22 [mm]×70 [mm]×56 [mm]（不包括螺釘和連接器部件） |
| 備注 |
可以將外部開關連接到D6030以控制旋轉并在CW / CCW方向上停止。
您也可以通過連接可變電阻來改變速度。
D6030使用電機的反饋信號來旋轉電機。
*電機的旋轉速度可能會因電機旋轉產生的熱量而延遲?！ ?/p>
從控制板到D6030，在TTL信號電平的CW / CCW方向輸入旋轉/停止信號，在
速度變化時輸入DC 0 [V] ~3.2 [V]的模擬信號。
D6030使用電機的反饋信號來旋轉電機。
*電機的旋轉速度可能會因電機旋轉產生的熱量而延遲。

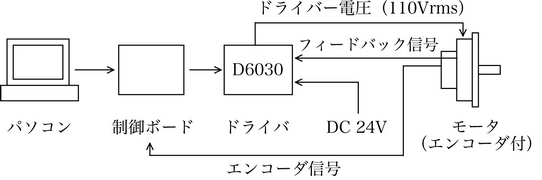

從控制板到D6030，在TTL信號電平的CW / CCW方向輸入旋轉/停止信號，在
速度變化時輸入DC 0 [V] ~3.2 [V]的模擬信號。
通過使用外部控制板上電機的編碼器信號，
可以實現電機的速度控制和位置控制。
