USR 30系列和USR 60系列的驅動器：D6060S / 24V
D6060S / 24V
D6060S是兼容USR 30和US 60系列的電機驅動器。
除了使用編碼器信號的速度控制功能之外，由于它具有
可以釋放電動機的光固定的啟動特性改善電路，
所以它可以提高電動機系統的穩定性。
通過控制TTL電平信號，可以控制
電機的CW / CCW /停止，并通過模擬電壓DC 0~3.2 [V]改變電機轉速
。
| 電源電壓 | DC24 [V]±0.5 [V] |
|---|---|
| 振蕩波形 | 偽正弦波 |
| 振蕩頻率 | 40 [KHz]至45 [KHz] |
| 變速方法 | 頻率變化 |
| 頻率控制 | 振幅反饋自動跟蹤方法 |
| 電機驅動電壓 | 130 [Vrms] |
| 當前消費 | 最大2.0 [A] |
| 過流保護 | 2.5 [A]（φ5.2小型保險絲） |
| 絕緣電阻 | 10 [MΩ]以上（電機未連接，機箱與各端子連接） |
| 耐壓 | 1 [KVAC]（電機未連接，機箱與各端子連接） |
| 儲存溫度范圍 | -20 [°C]至+80 [°C] |
| 工作溫度范圍 | -10 [°C]至+60 [°C] |
| 開始/停止操作 | TTL電平信號切換（使用開關時單獨準備） |
| 開始回復 | 50 [ms]以下（無電機慣性負載） |
| 停止響應 | 1 [ms]或更短（無電機慣性負載） |
| 空載變速范圍 | 15 [rpm]至150 [rpm] |
| 調速外部電壓 | DC 0 [V]至3.2 [V] |
| 推薦的啟動/停止開關 | 中心單刀雙擲開關（ON - OFF - ON） |
| 推薦的速度設定量 | 10 [KΩ]，0.1 [W]，B型（需單獨購買） |
| 重量 | 280 [g] |
| 外形尺寸 | 長×寬×高：35 [mm]×100 [mm]×70 [mm]（不包括螺釘和連接器部件） |
| 備注 | 使用編碼器信號的速度控制功能， 通過激活特性改善電路的光固定釋放功能 |

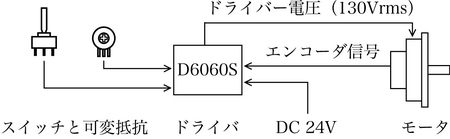

可以將外部開關連接到D6060S以控制旋轉并在CW / CCW方向上停止。
您也可以通過連接可變電阻來改變速度。

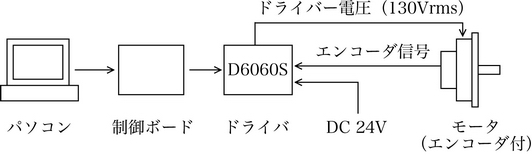

D6060S使用電機的反饋信號來旋轉電機。
從控制板到D6060S，在TTL信號電平的CW / CCW方向輸入旋轉/停止信號，在
DC 0 [V]到3.2 [V]的模擬信號輸入速度變化。
D6060S使用來自電機的編碼器信號來旋轉電機。
通過從控制板輸入TTL信號電平信號，
可以切換啟動特性改善電路的ON / OFF。
從控制板到D6060S，在TTL信號電平的CW / CCW方向輸入旋轉/停止信號，在
DC 0 [V]到3.2 [V]的模擬信號輸入速度變化。

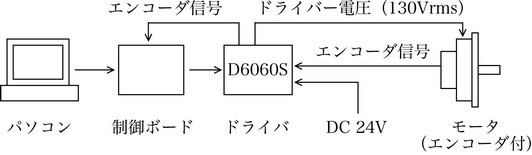

通過使用外部控制板上電機的編碼器信號，
可以實現電機的速度控制和位置控制。
通過從控制板輸入TTL信號電平信號，
可以切換啟動特性改善電路的ON / OFF。
