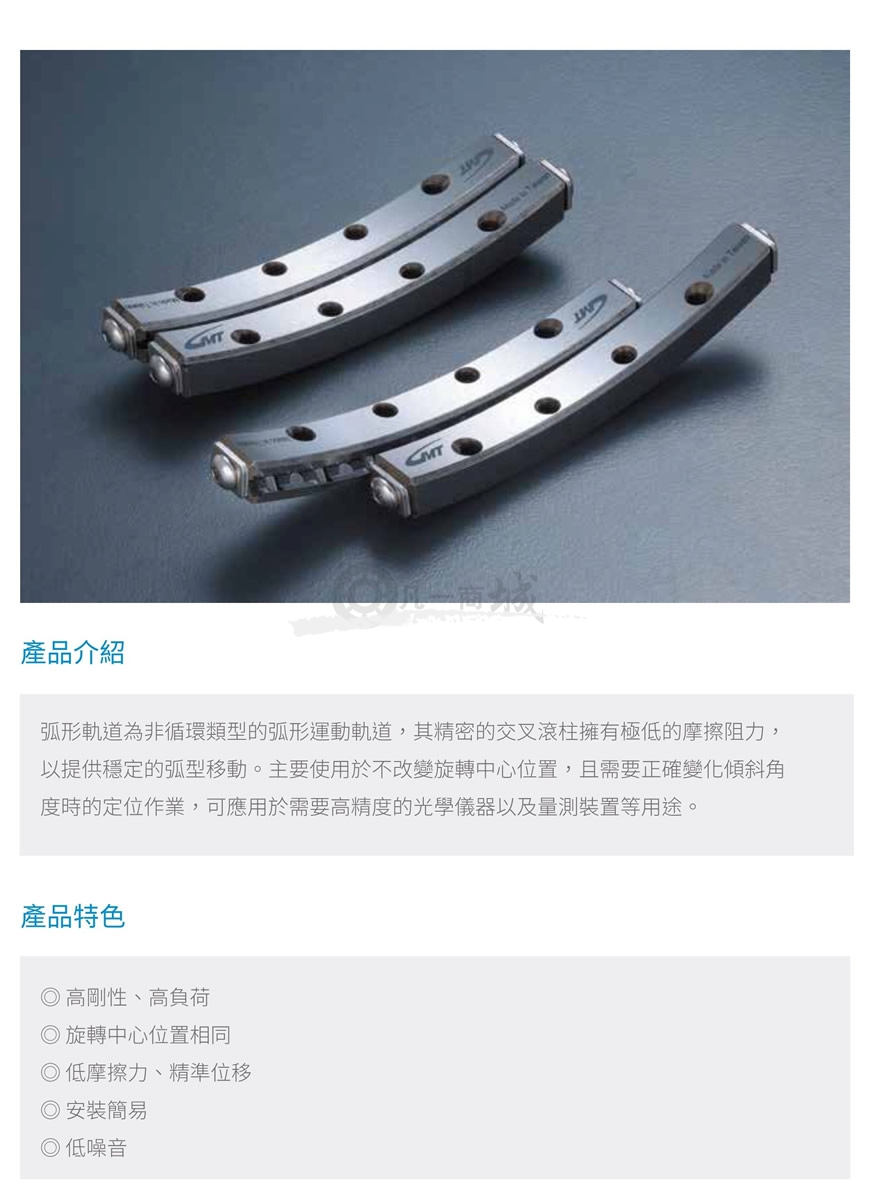

交叉滾柱弧形滑軌弧形軌道為非循環類型的弧形運動軌道，其精密的交叉滾柱有極低的摩擦阻力，以提供穩定的弧型移動。主要使用于不改變旋轉中心位置，且需要正確變化傾斜角度時的定位作業，可應用于需要高精度的光學儀器以及量測裝置等用途。

產品特色

高剛性、高負荷

旋轉中心位置相同

低摩擦力、精準位移

安裝簡易

低噪音

注意事項

潤滑

請使用鯉皂基潤滑油脂。

保持器偏移

弧形軌道在高速、震動或有不平衡負荷使用時，保持器會偏離正確位置，為將此發生情形降至最低，應保留額外的行程距離避免過量的預壓負荷。

防塵

依據作業環境，灰及物可能滲入弧形軌道內部，而無法發理想的使用性能，因此如果弧形軌道裝置于這類的苛環境中，建使用外部防用予保護弧形軌道。

阻檔板

弧形軌道的端面裝有螺絲，是為了防止弧形保持器的脫落。

使用環境

對于本公司的弧形軌道，建的使用環境溫度圍為-20°至110°。

整組配對的使用原則

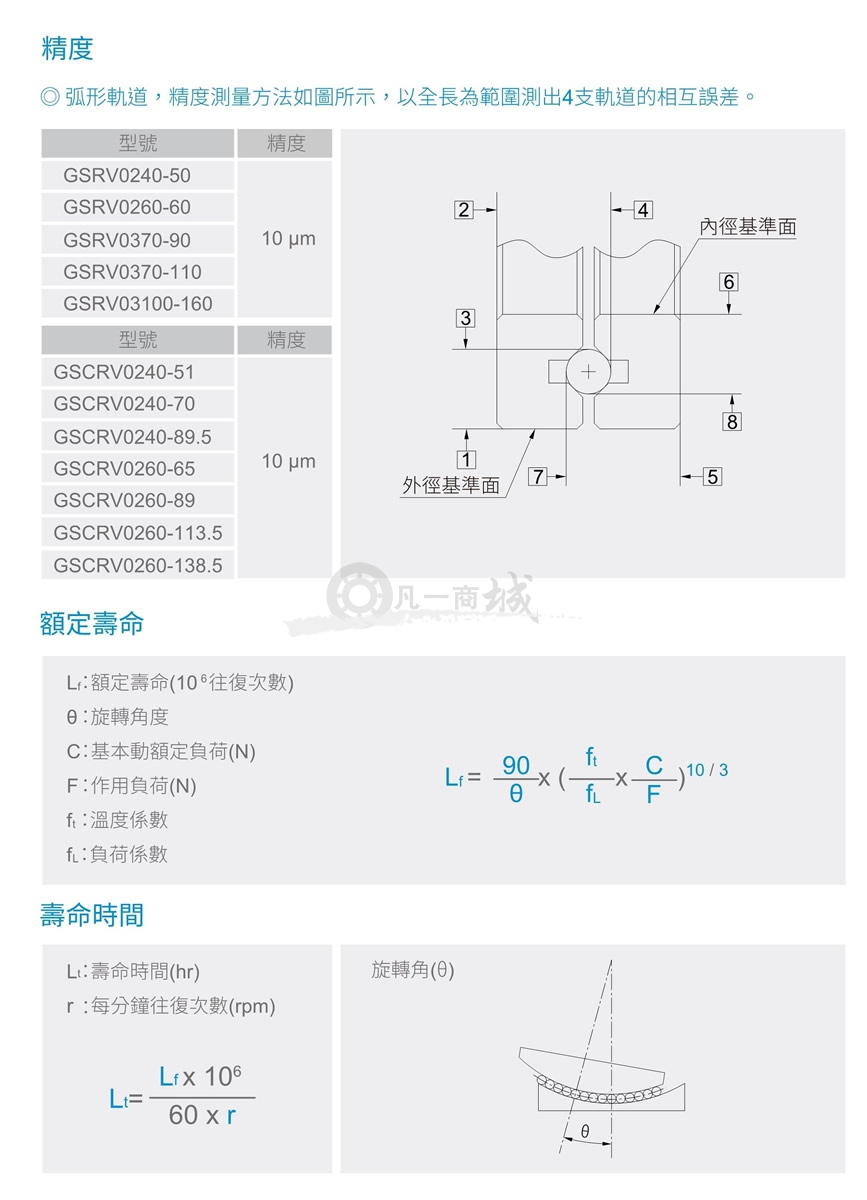

弧形軌道的使用精度是以整組為單位，精確控制其相互差圍，因此將不同組別的弧形軌道混合使用，會導致精度降低，組裝時請?zhí)貏e注意。

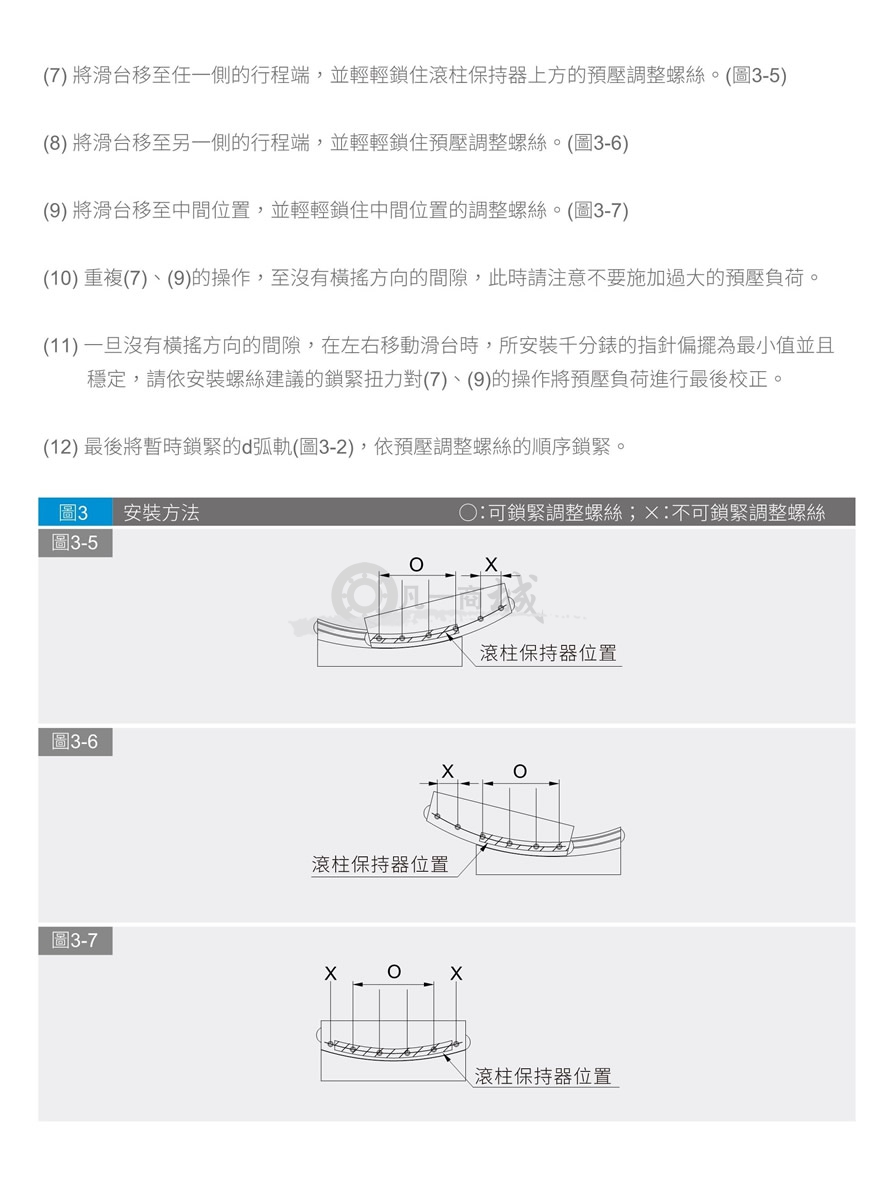

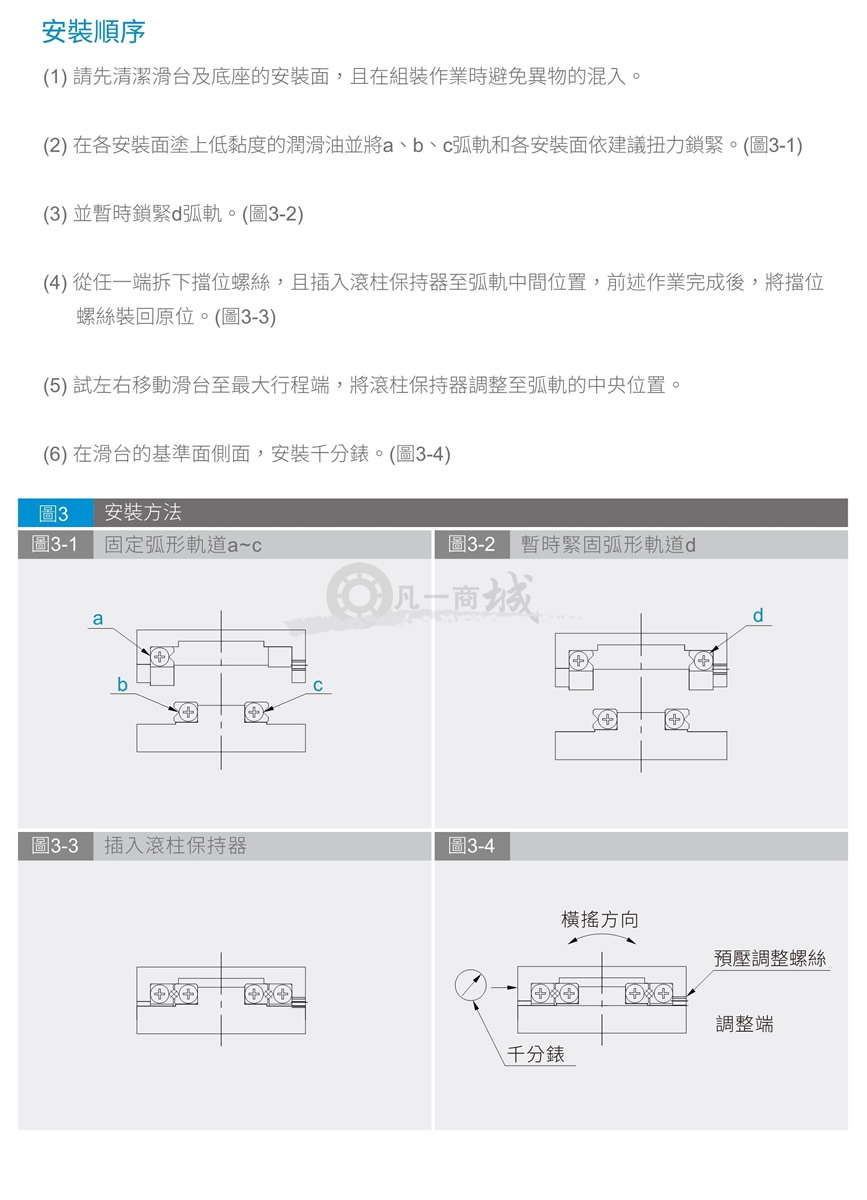

調整

在未充分調整安裝面精度及預壓負荷等情況下使用時，會造成運動精度下降，因此可能造成歪斜移動或變形，可能降低使用性能與命，調整時請?zhí)貏e注意。

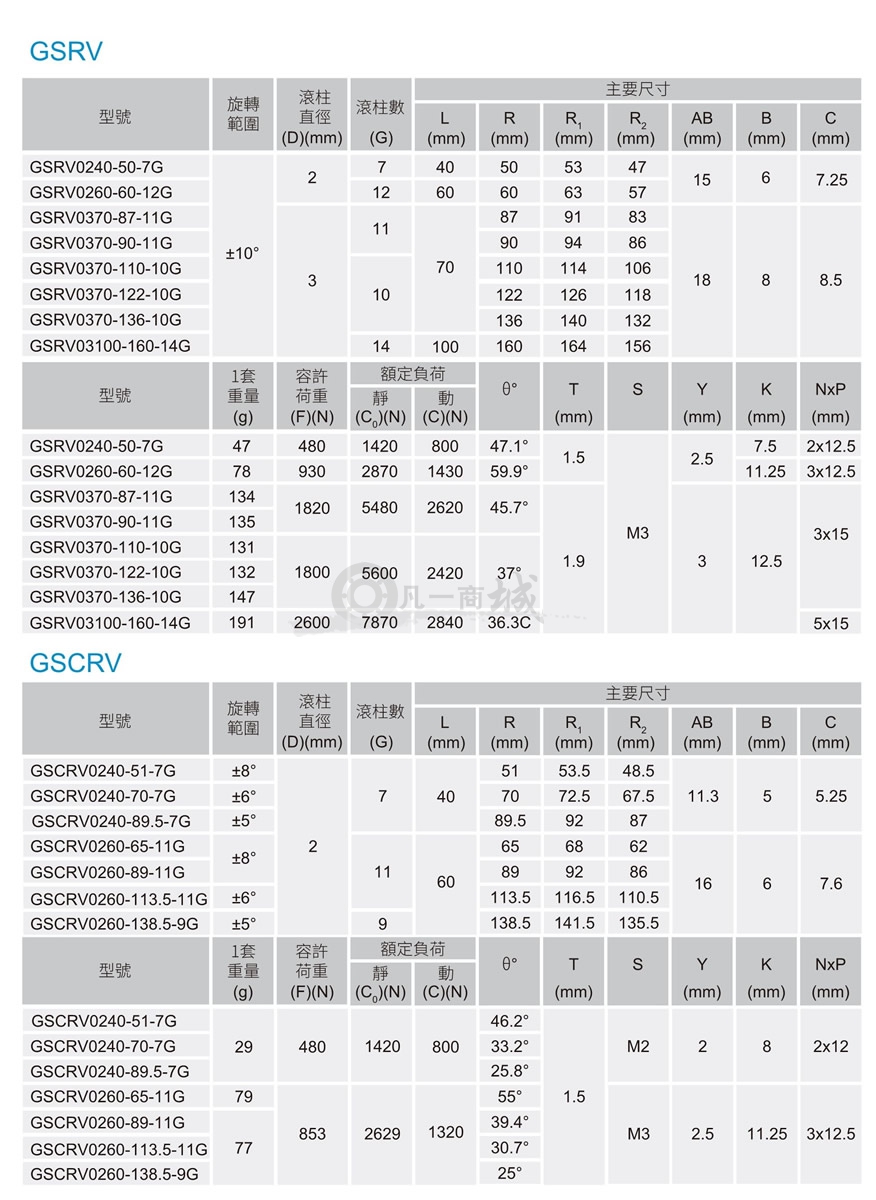

容許負荷

是指當滾動體和軌道面所承受接觸應力最大時，接觸部位的彈性變形量總和較小且依然能作圓滑順暢的滾動時的最高負載值。在要求高精度及順暢度的環境，請務必于容許負荷值以內設計使用。
