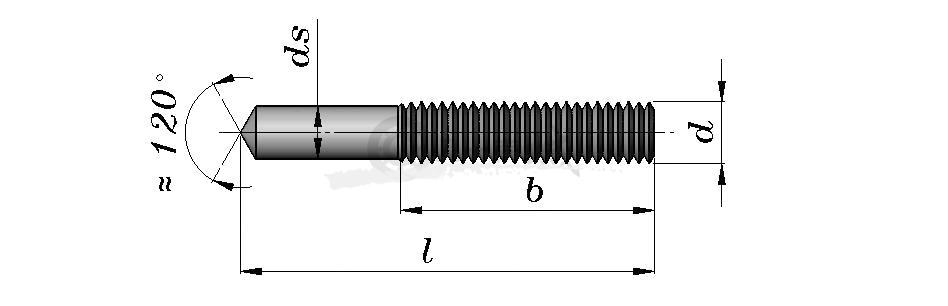

螺紋規格d=M10、長度1=50mm、螺紋長度b=26mm、性能等級4.8級、不經表面處理、按B型制造的手工焊用焊接螺柱，應加標記“B”：標記為：螺柱GB/T 902.1 M10×50-B 需要加長螺紋時，應加標記“Q”：螺柱GB/T 902.1 M10×50-Q

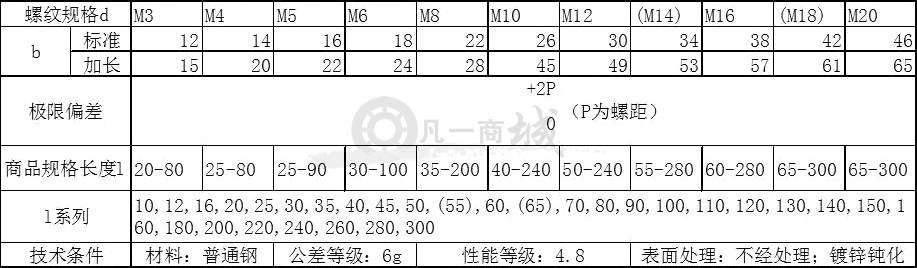

手工焊用焊接螺柱（GB/T902.1-2008）尺寸參數表：

注：ds約等于螺紋中徑；末端按GB/T 2的規定制成倒角端，如需方同意也可制成輾制末端。
