計算寬度b=24mm、厚度t=8mm、長度1=100mm的普通型切向鍵的標記為：GB/T1974切向鍵24×8×100

計算寬度b=60mm、厚度t=20mm、長度1=250mm的強力型切向鍵的標記為：GB/T1974強力切向鍵60×20×250

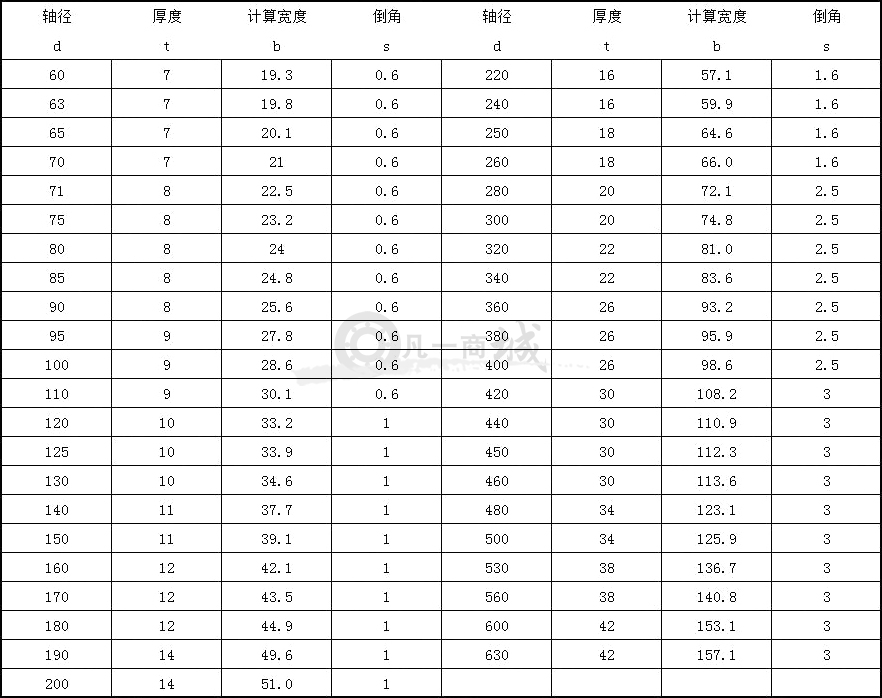

普通型切向鍵[GB/T1974-2003]尺寸參數表：

強力型切向鍵[GB/T1974-2003]尺寸參數表：

注：

1：一對切向鍵在裝配之后的相互位置應用銷或其他適當?shù)姆椒ü潭ā?/p>

2：長度1按實際結構確定，建議一般比輪轂厚度長10%~15%。

3：一對切向鍵在裝配時，1：100的兩斜面之間，以及鍵的兩工作面與軸槽和輪轂槽的工作面之間都必須緊密結合。

4：當出現交變沖擊負荷時，軸徑從100mm起，推薦選用強力切向鍵

5：兩副切向鍵如果120°安裝有困難時，也可以180°安裝。
