提示：此頁面僅為參考資料，不作為產品銷售。

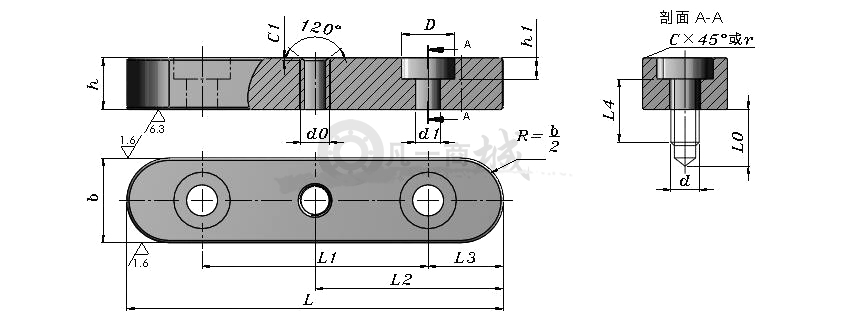

寬度b=16mm、h=10mm、L=100mm、導向A型平鍵，標記為：GB/T 1097 鍵16×100

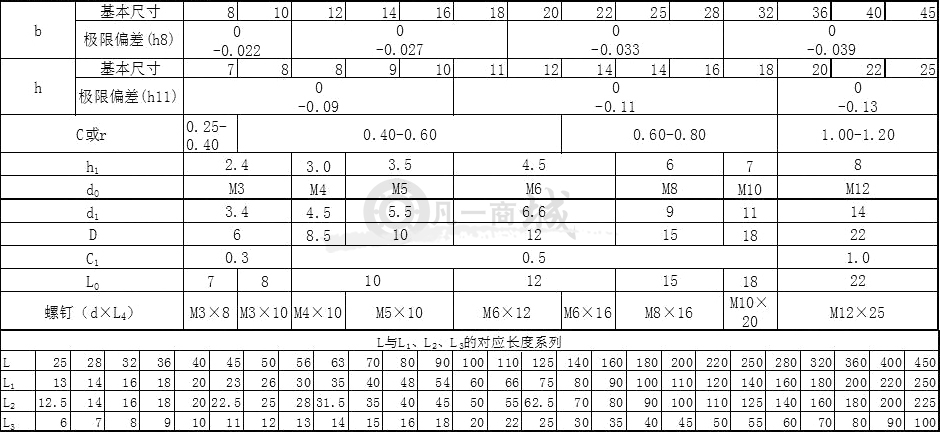

導向平鍵A型尺寸參數表：

注：

1、當鍵長大于450mm時，為減小由于直線度而引起的問題，鍵長應小于10倍的鍵寬

2、固定用螺釘應符合GB/T822或GB/T65的規定
