提示：此頁面僅為參考資料，不作為產品銷售。

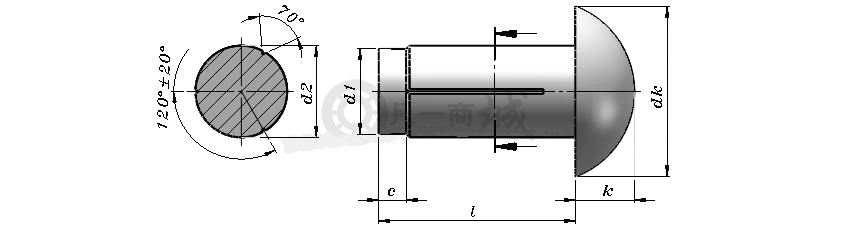

公稱直徑d=6mm、公稱長度1=30mm、材料為冷鑲鋼、硬度為125~245HV30、不經表面處理的圓頭槽銷，標記為：

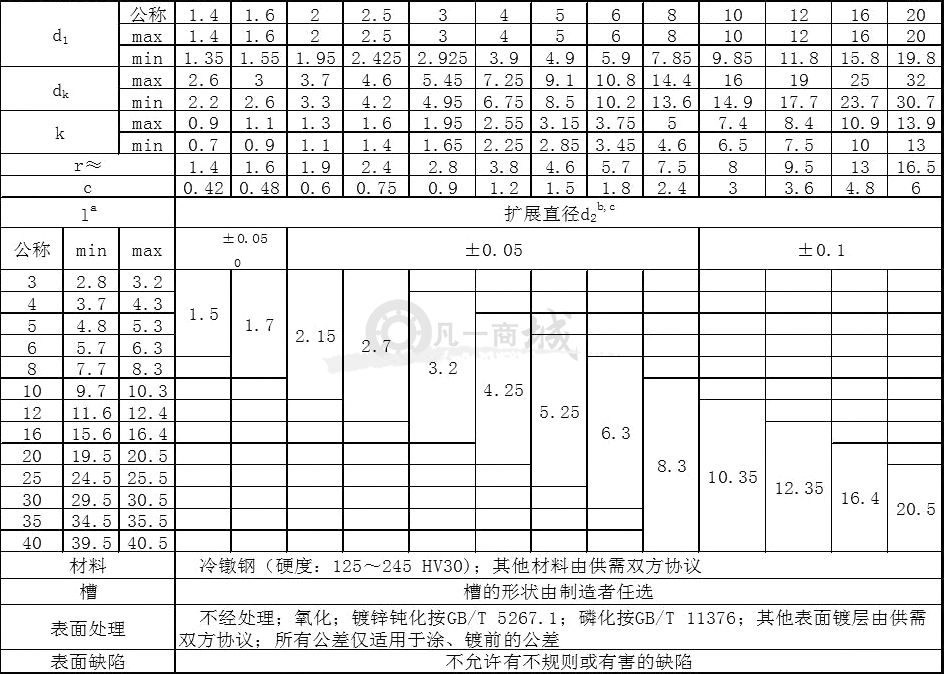

圓頭槽銷B型尺寸參數表：

注：

a.階梯實線間為商品長度規格范圍。

b.擴展直徑d僅適用于由冷鐓剛制造的槽銷。對其他材料，如不銹鋼，則應從給出的數值中減去一定的數量，并應經由供需雙方協議。

c.對d2應使用光滑通、止環規進行檢驗。
