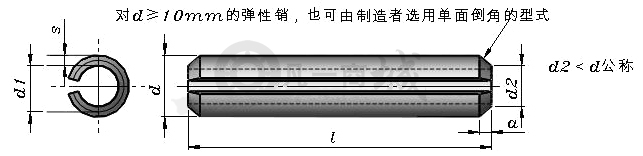

公稱直徑d=6mm、公稱長度1=30mm、材料為鋼（St）、熱處理硬度500HV30~560HV30、表面氧化處理、直槽、重型彈性圓柱銷，標記為：銷GB/T 879.1 6X30

彈性圓柱銷直槽重型[GB/T879.1-2000]尺寸參數(shù)表：

注：

1.a值為參考。

2.G為最小雙面剪切載荷，kN。僅適用鋼和馬氏體；對奧氏體不銹鋼彈性柱銷，不規(guī)定雙面剪切載荷值。

3.公稱長度大于200mm，按20mm遞增。

4.d的最大及最小尺寸為裝配前尺寸。

5.銷孔的公稱直徑應等于彈性銷孔的公稱直徑（d公稱），其公差帶為H12。

6.由于彈性圓柱銷帶開口，槽口位置不應裝在銷受壓的一面，在組裝圖上應表示槽口方向。銷裝入允許的最小銷孔時，槽口也不得完全閉合

7.詳細的材料成分及技術(shù)條件，請見有關國家標準。
