公稱直徑d=20mm、長度1=100mm、由鋼制造的硬度為125HV~245HV、表面氧化處理的B型銷軸，標記為：銷 GB/T 882 20X100

開口銷孔為6.3mm，其余要求與上述示例相同的銷軸，標記為：銷 GB/T 882 20×100×6.3

孔距1h=80mm、開口銷孔為6.3mm，其余要求與上述示例相同的銷軸，標記為：銷 GB/T 882 20×100×6.3×80

孔距1h=80mm，其余要求與上述示例相同的銷軸，標記為：銷 GB/T 882 20×100×80

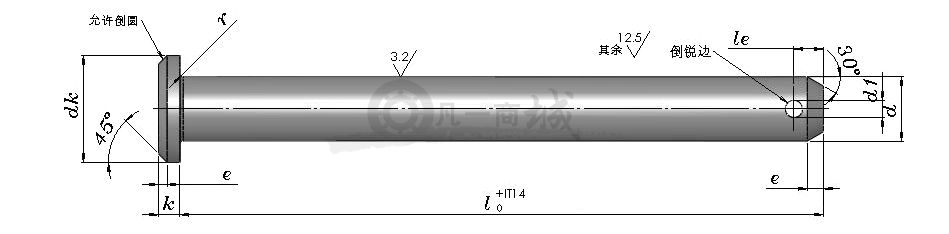

帶孔銷[GB882-2008]尺寸參數表：

注：

a.其他公差，如a11、c11、f8應由供需雙方協議

b.孔徑d等于開口銷的公稱規格（見GB/T91）

c.公稱長度大于200mm，按20mm遞增。
