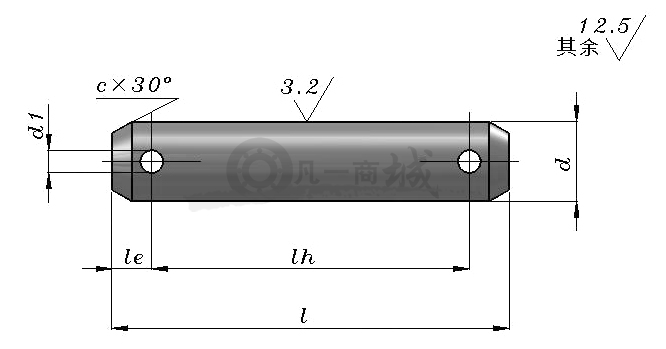

稱直徑d=20mm、長度1=100mm、由易切鋼制造的硬度為125HV~245HV、表面氧化處理的B型無頭銷軸，標記為：銷 GB/T 880 20X100

開口銷孔為6.3mm，其余要求與上述示例相同的無頭銷軸，標記為：銷 GB/T 880 20X100X6.3

孔距1h=80mm、開口銷孔為6.3mm，其余要求與上述示例相同的無頭銷軸，標記為：銷 GB/T 880 20X100×6.3X80

孔距1h=80mm，其余要求與上述示例相同的無頭銷軸，標記為：銷 GB/T 880 20X100X80

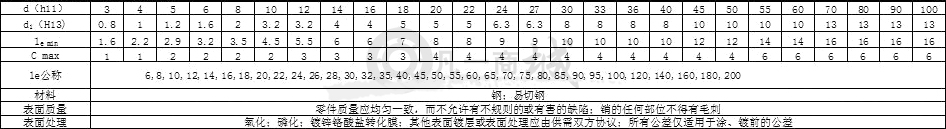

帶孔銷[GB880-86]尺寸參數表：

注：

a.其他公差，如a11、c11、f8應由供需雙方協議

b.孔徑d1等于開口銷的公稱規格（見GB/T91）

c.公稱長度大于200mm，按20mm遞增
