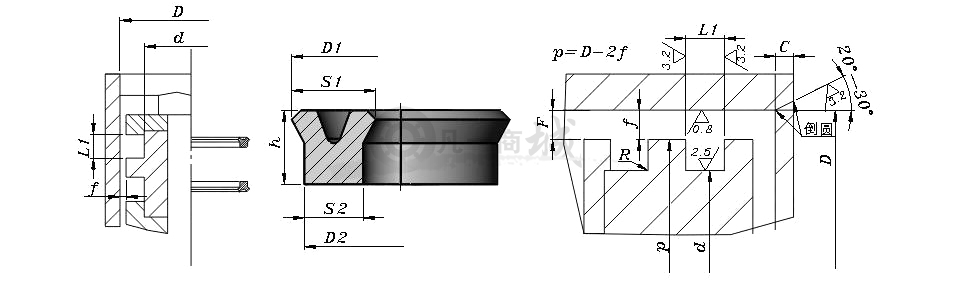

密封溝槽外徑D80mm，密封溝槽內徑d65mm，密封溝槽軸向長度L，9.5mm的活塞用Y型圈標記為：Y80×65×9.5GB/T10708.1-2000

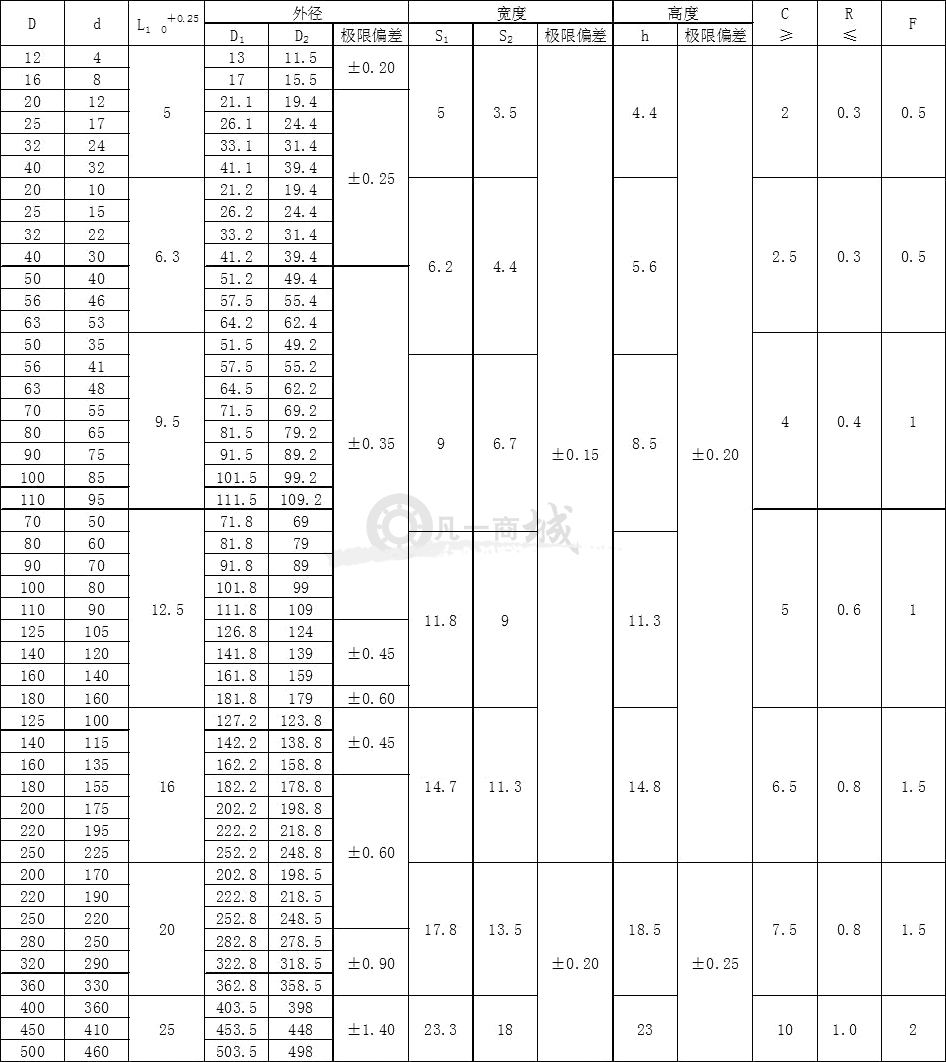

活塞L1密封溝槽用Y形圈[GB/T10708.1-2000]尺寸參數表：

注：滑動面公差配合推薦H9/f8，但在液壓缸使用條件不苛刻的情況下，滑動面公差配合也可采用H10/f9。
