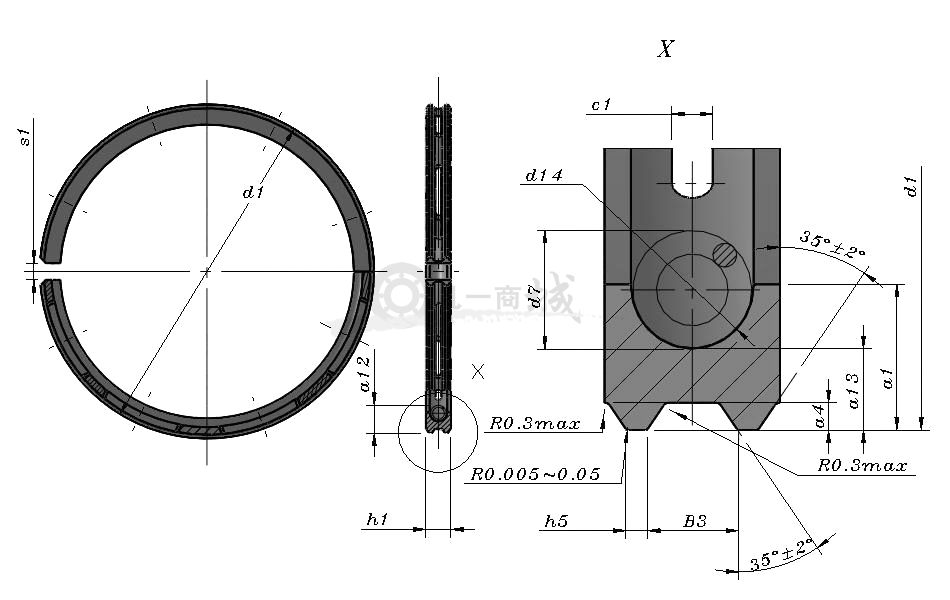

基本直徑d1為125mm（125）、環高基本尺寸h1為5mm（5）、不經熱處理灰鑄鐵，材料細級別11（MC11）制造、選擇閉口間隙0.2mm（So20）、刮油邊鍍鉻層最小厚度0.15mm（CR3）、全部鑄鐵表面磷化處理最小厚度0.002mm（PO）、縮短的回油孔長度（WK）、耐熱鋼螺旅撐簧（WF）、外徑d7磨削的變節距螺旅撐簧（CSE）、切向彈力Ft按中等基本接觸比壓級別（PN）、具有制造廠標志（MD）、符合本部分要求的鍍鉻成形磨削導向倒角螺旋撐簧油環（DSF-C）的標記為：活塞環GB/T1149.14DSF-C-125X5-MC11/So20CR3POWFCSEPNMM

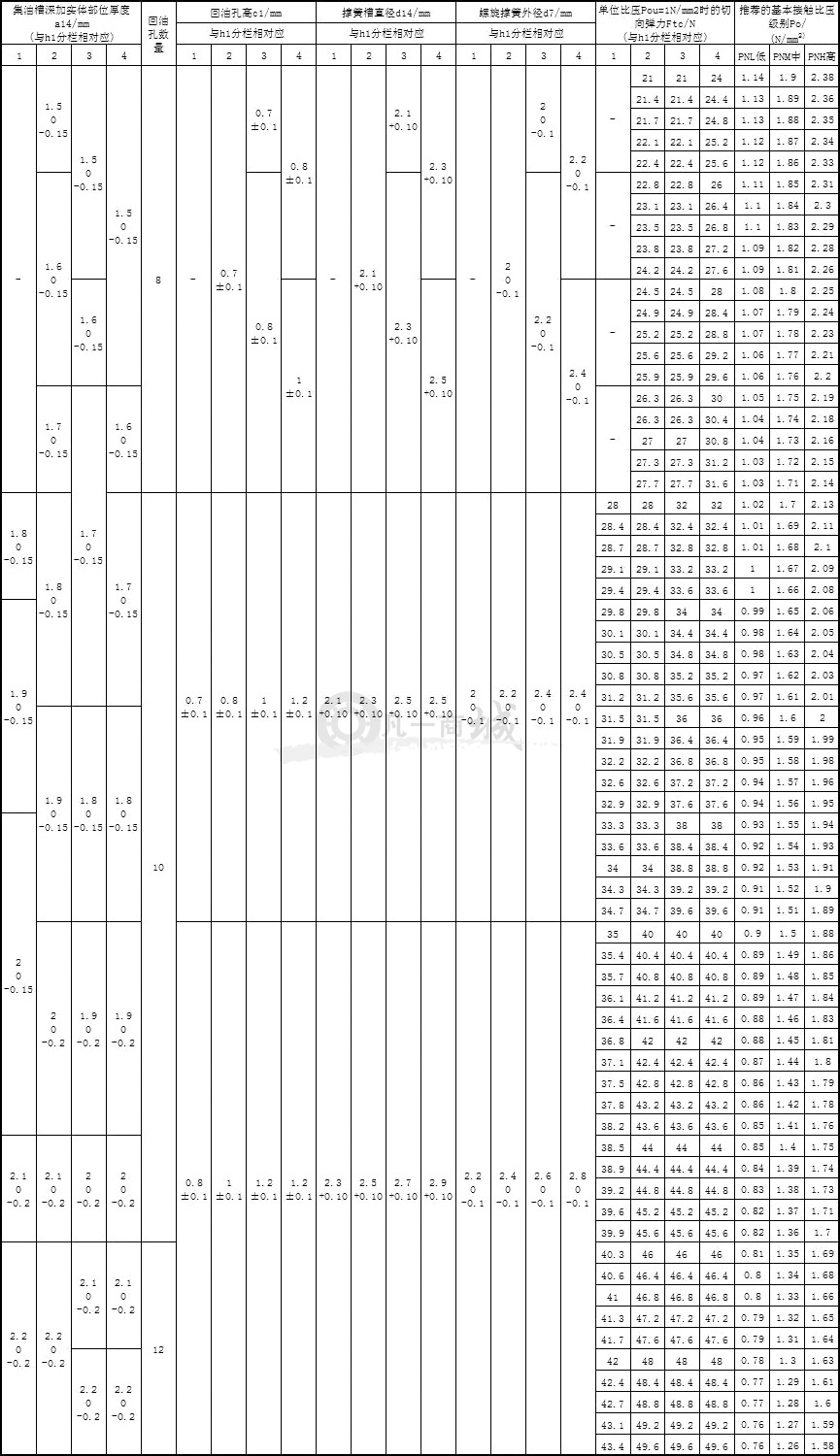

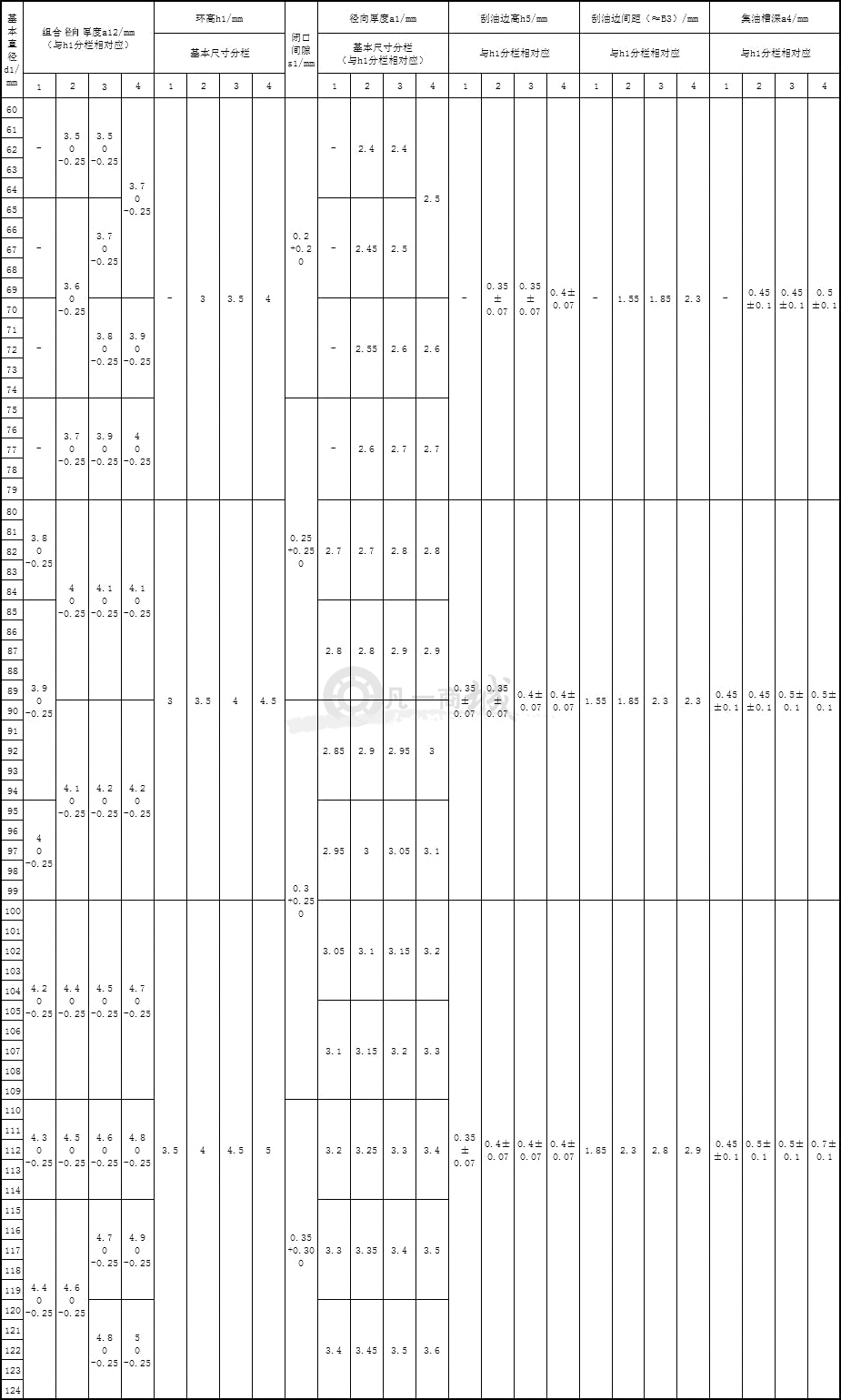

DSF-C型螺旅撐簧油環尺寸表：

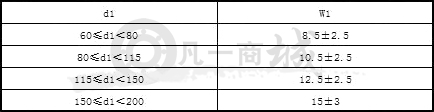

縮短的回油孔長度
