提示：此頁面僅為參考資料，不作為產品銷售。

不對稱桶面矩形環（BA），基本直徑d1=90mm（90），基本環高h(yuǎn)1=2.5mm（2.5），由熱處理馬氏體球墨鑄鐵制成，材料細級別51（MC51），外圓面全鍍鉻，最小厚度為0.15mm（CR3），符合本部分要求的鑄鐵制活塞標記為：活塞環GB/T1149.7BA-90×2.5-MC51/CR3

BA型矩形鑄鐵環[GB/T1149.7-2010]尺寸參數表：

上側面內倒角、內切臺尺寸表

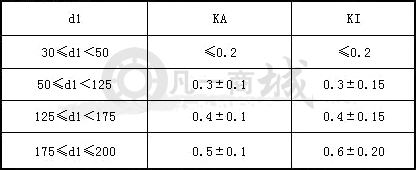

KA、KI尺寸表

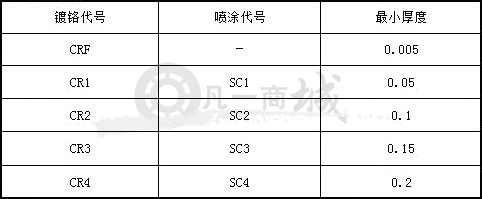

鍍、涂層厚度
