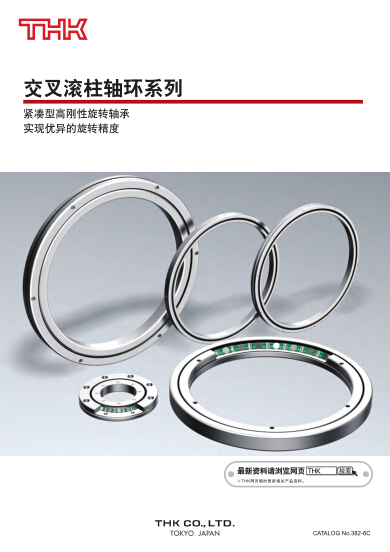

THK交叉滾柱軸環系列

緊湊型高剛性旋轉軸承，實現優異的旋轉精度。

THK交叉滾柱軸環系列結構與特長

在交叉滾柱軸環中，因圓柱形滾柱在呈90°的V形溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使得單個軸承就

可承受徑向載荷、軸向載荷及力矩載荷等所有方向的負荷。

盡管內外環的尺寸被最小限度地小型化，但是交叉滾柱軸環仍具有高剛性，所以最適合于工業用機器人的關節部或旋轉部、

加工中心機的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量?jī)x、IC制造裝置等的用途。

【高旋轉精度】

因在垂直排列的滾柱間裝有間隔保持器，防止了滾柱的側倒或滾柱的相互摩擦，所以能防止旋轉扭矩的增加。另外，與以往使用鐵板保持器的類型相比，不會發生滾柱的一方接觸現象或鎖死現象。即使被施加預壓，也能獲得穩定的旋轉運動。并且，由于內環或外環是分割為2部分的構造，可以調整預壓，所以可獲得高精度的旋轉運動。

【操作容易】

被分割的內環或外環，在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作十分簡單。

【防止?jié)L柱側倒】

通過間隔保持器使?jié)L柱間的相互摩擦消失，還防止了滾柱的側倒，從而能獲得穩定的旋轉扭矩。
