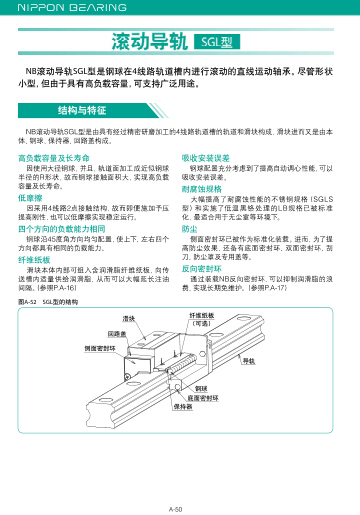

NB滾動導軌SGL型是鋼球在4線路軌道槽內進行滾動的直線運動軸承。盡管形狀小型,但由于具有高負載容量,可支持廣泛用途。

NB滾動導軌SGL型是由具有經過精密研磨加工的4線路軌道槽的軌道和滑塊構成,滑塊進而又是由本體、鋼球、保持器、回路蓋構成。

高負載容量及長壽命

因使用大徑鋼球,并且,軌道面加工成近似鋼球半徑的R形狀,故而鋼球接觸面積大,實現高負載容量及長壽命。

低摩擦

因采用4線路2點接觸結構,故而即便施加予壓提高剛性,也可以低摩擦實現穩定運行。

四個方向的負載能力相同

鋼球沿45度角方向均勻配置.使上下、左右四個方向都具有相同的負載能力。

纖維紙板

滑塊本體內部可組入含潤滑脂纖維紙板,間隔。(參照PA-16)

吸收安裝誤差

鋼球配置充分考慮到了提高自動調心性能,可以吸收安裝誤差。

耐腐蝕規格

大幅提高了耐腐蝕性能的不銹鋼規格(SGLS型)和實施了低溫黑鉻處理的LB規格已被標準化,最適合用于無塵室等環境下。

防塵

側面密封環已被作為標準化裝載。進而,為了提高防塵效果,還備有底面密封環、雙面密封環、刮刀、防塵罩及專用蓋等。

反向密封環

通過裝載NB反向密封環,可以抑制潤滑脂的浪費.實現長期免維護。(參照PA-17)
