WON交叉滾子軸承的結構與特征

1. 結構

WON交叉滾子軸承為在內輪和外輪具有90°V槽的電動面上將滾子進行直交組合的結構, 滾柱與滾柱之間組裝有特殊號的制動裝置, 不產生滾柱之間的沖突和摩擦、防止回轉扭矩的增加, 是非常便于使用的緊湊型結構。

2. 特征

交叉滾子軸承的內輪和外輪的電動面上組裝有傳動鏈滾柱, 外部載荷導致的彈性變位小, 可同時承受徑向載荷、軸向載荷、力矩載荷等復雜的載荷。由于采用特殊制動裝置, 當滾柱傾斜或偏接觸而發生偏磨損或驅動時, 不出現被卡現象, 可進行順暢的回轉運動。同時, 為了符合使用環境, 能進行預壓調整的高精度、高剛性產品。

3. 用途

主要用于要求復合載荷與高剛性、需要回轉精密度的地方。可適用于產業用機器人、工作機械索引表、ATC、醫療器械、精密調準夾片臺、半導體制造裝備、DD電機等許多裝備上。

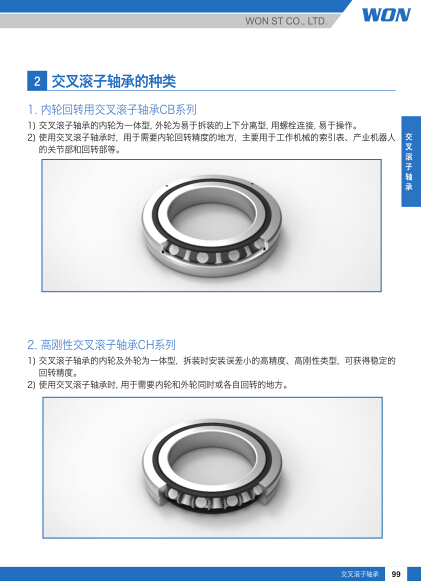

WON交叉滾子軸承的種類

1. 內輪回轉用交叉滾子軸承CB系列

1) 交叉滾子軸承的內輪為一體型, 外輪為易于拆裝的上下分離型, 用螺栓連接, 易于操作。

2) 使用交叉滾子軸承時, 用于需要內輪回轉精度的地方, 主要用于工作機械的索引表、產業機器人的關節部和回轉部等。

2. 高剛性交叉滾子軸承CH系列

1) 交叉滾子軸承的內輪及外輪為一體型, 拆裝時安裝誤差小的高精度、高剛性類型, 可獲得穩定的回轉精度。

2) 使用交叉滾子軸承時, 用于需要內輪和外輪同時或各自回轉的地方。

3. 顧客訂購型特殊型號CS系列

1) 顧客訂購型為按照顧客希望的形態, 對內輪和外輪的形狀或規格、材質、螺栓規則等進行特殊訂購的形式，必要時請聯系WON ST
