Q.什么是交叉滾柱導軌？

A.交叉滾柱導軌或又稱交叉滾子導軌，通過采用縮短了滾柱體的間距的R型滾柱保持器這種獨特的滾柱保持機制，使?jié)L柱體的有效接觸長度增大。通過滾柱保持器和專用的V型軌道的組合設計，其高精度面經過特殊的熱處理，是一種高剛性、剛精度、緊湊型的有限直線運動系統。球?qū)к?VB型)是一種將交叉滾柱導軌的滾柱體用鋼球替代的產品。

交叉滾柱導軌的安裝高度更低，由于是兩付導軌平行安裝組合成為一套，使得交叉滾柱導軌的機臺整體性要好于直線導軌，傾覆力矩也高于直線導軌。因此運作起來的機臺穩定性遠高于直線導軌。

不過交叉滾柱導軌的有效行程受限，不如直線導軌可以無限拼接，在有限的行程內，交叉滾柱導軌的往復直線運動精度遠高于直線導軌SP級。因此可以說交叉導軌的精度遠高于直線導軌。

它被廣泛使用在OA機器及其周邊機器、種種測定器、印刷基板開孔機等精密機器，或光學測試儀、光學工作臺、操縱機構、X射線裝置等的滑座部分。

Q.通過設計的最大行程如何來選擇V型軌道的長度和保持器的長度？

A.  (L0 - R) x 2 = 最大行程

L0: V型導軌的長度 R: 保持器的長度

Q.在安裝孔安裝交叉滾柱導軌時，對于V1軌道和V2軌道使用什么螺釘？

A.對于V1軌道，使用0號圓頭螺釘（3類）M1。4； 對于V2軌道，使用圓頭凹十子螺釘M2。

Q.需不需要防塵？什么樣的防塵措施適當？

A.防止外部雜質通過交叉滾柱導軌兩側侵入，建議采用迷宮式防塵蓋和接觸式密封擋板；軌道前后方向的保護可以考慮使用風箱式伸縮護罩或軟式式伸縮護罩。

Q.在使用中會不會出現保持器脫離的情況？

A.雖然通過設計使保持器能夠準確的移動，但在外力沖擊、垂直安裝或者非均勻接觸的情況下還是可能會出現脫離。

Q.如果保持器脫離了，保持器有沒有可能掉落？

A.軌道末端的擋板可以阻止保持器的掉落。然而，如果保持器反復的與擋板碰撞，還是有一定的可能會發生這種情況，比如擋板的磨損和擋板固定螺栓的松動，導致保持器掉落。超行程和其它原因造成的與保持器的碰撞可以通過擋板的保護機制來消除。

Q.可以用球保持器替換交叉滾柱導軌的滾柱保持器嗎？

A.可以替換，因為產品的專用軌道對兩種保持器都是通用的。

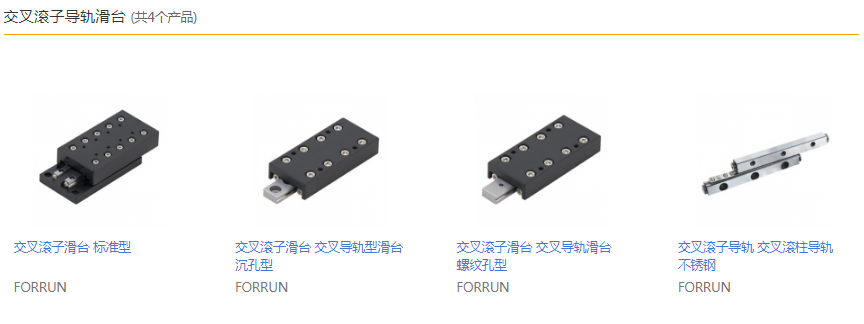

產品推薦→交叉滾柱導軌
