直線導軌摩擦系數沒有標準值，一般為0.004。直線導軌在使用中的硬度系數、溫度系數、接觸系數、負荷系數直接影響導軌的使用壽命。

計算作用在直線導軌上的負荷時,首先要求出計算壽命時所需的平均負荷與計算靜態安全系數時所需的最大負荷。特別在起動停止很劇烈、或有切削荷重作用的場合,以及因懸臂負荷所引起的大力矩作用的情況下,可能會對LM滾動導軌產生不引人注目的巨大負荷。在選擇型號時,請確認其最大負荷（不管是起動還是停止）是否適合。 表1 表示了靜態安全系數的基準值。

f  S ∶靜態安全系數

C  0 ∶基本靜額定載荷(徑向方向)  (N)

C  0L ∶基本靜額定載荷(反徑向方向)  (N)

C  0T ∶基本靜額定載荷(側向)  (N)

P  R ∶負荷計算值(徑向方向)  (N)

P  L ∶負荷計算值(反徑向方向)  (N)

P  T ∶負荷計算值(側向)  (N)

f  H ∶硬度系數(請參照 B1-75 中的 圖10 )

f  T ∶溫度系數(請參照 B1-75 中的 圖11 )

f  C ∶接觸系數(請參照 B1-75 中的 表2 )

像工業機器人的機械臂,前進時抓住工件運動,后退時就只有機械臂的自重,或像在工具機上,直線導軌滑塊的負荷隨各種各樣的條件變動時,有必要綜合考慮這些變動負荷條件來進行壽命計算。平均負荷（Pm）指的是運行中滑塊的負荷大小由于各種各樣的條件而變動時,與這些變動負荷條件下的壽命具有相同壽命的一定大小的負荷。直線導軌摩擦系數不是導軌使用壽命的標準說法。

硬度系數

為了充分發揮直線導軌的負荷能力,如果硬度低于此范圍,則基本動額定載荷及基本靜額定載荷均會下降。因此,有必要將各額定值分別乘以各自的硬度系數(f  H )。由于直線導軌滾動導軌確保有充分的硬度,除非另外指定,直線導軌滾動導軌的fH 值通常為1.0。

溫度系數

如果直線導軌導軌的使用環境溫度超過100℃時,就要考慮高溫的不良影響,應將基本額定載荷乘以 圖11 中

表示的溫度系數。同時,請注意有必要選擇對應高溫環境的直線導軌滾動導軌。

注） 支耐高溫的直線導軌滾動導軌除外，其他的產品請在80℃以下使用。

接觸系數

將直線導軌滑塊以緊靠狀態使用時,受力矩或安裝面的精度之影響,很難得到均勻的負荷分布。因此,多個滑塊緊靠使用時請將基本額定載荷（C或C  0 ）乘以 表2 的接觸系數。

注） 在大型裝置中,若預計負荷分布會不均勻時,請考慮 表2 中

的接觸系數。

負荷系數

通常作往復運動的機械在運轉中大都伴隨振動或沖擊,特別是要正確計算在高速運轉時所產生的振動以及頻繁啟動與停止所導致的所有沖擊則尤

為困難。因此,在速度、振動的影響很大時,請用基本動額定載荷(C)除以 表3 中所示的根據經驗得到

負荷系數。

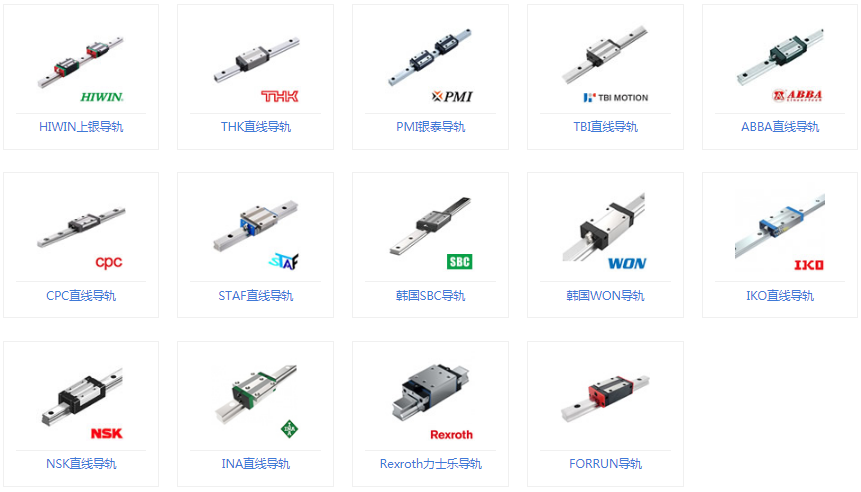

產品推薦→直線導軌
