完整的一套導軌滑塊由導軌和滑塊組合而成，所以導軌滑塊的型號又可以分成三種情況。以臺灣上銀(HIWIN)品牌為例：

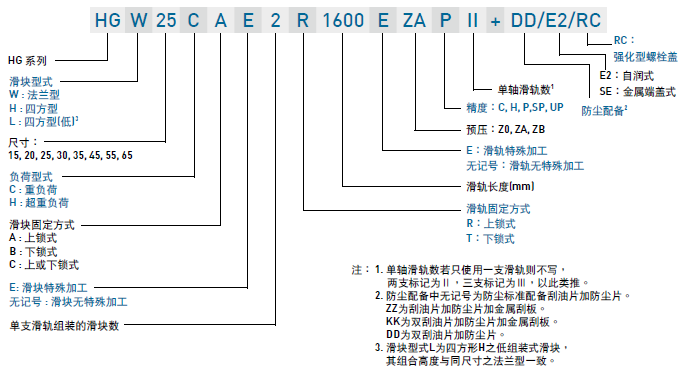

一整套導軌滑塊型號：HGW25CAE2R1600EZAPⅡ+DD/EZ/RC

   HG ：表示上銀的HG系列導軌滑塊

   W  ：表示滑塊的形式，或形狀

   25 ：表示導軌和滑塊的尺寸標識

   C  ：表示滑塊的長短標識，在這里C表示標準長度，H表示長度加長型

   A  ：滑塊上安裝孔的方式

   2  ：表示一套導軌滑塊上的滑塊數量

   R  ：表示導軌安裝孔的方式；一般都是R形式，也是標準型式

 1600 ：表示導軌長度

   E  ：導軌滑塊是否特殊加工；一般都是無記號，表示標準滑塊

   ZA ：表示滑塊預壓量大小，也可看做滑塊在導軌上的松緊度，一般有輕、中、重三種方式

   P  ：表示導軌滑塊精度；這個精度導軌和滑塊對應的，滑塊是什么精度，導軌也是同樣精度

   Ⅱ ：表示配對使用；無記號表示單套使用，Ⅱ表示2套導軌滑塊配套使用，Ⅲ表示3套配套使用

DD/E2/RC ：表示滑塊額外加裝的防塵配件；假如型號沒有這部分，就表示是標準滑塊

平時我們一般看到的型號并沒有這么長，這是因為通常都是標準需求，比如：HGW25CA2R500Z0C

就表示是 HG 系列的導軌滑塊；滑塊是 W 法蘭型；尺寸是25；長度是 C 的標準長滑塊；滑塊安裝孔是 A 的形式；一整套的滑塊數量是2；R孔的導軌，長度是500；預壓是 Z0 的預壓；導軌滑塊的精度是 C 級。

下面說一下單導軌或單滑塊型號怎么看。

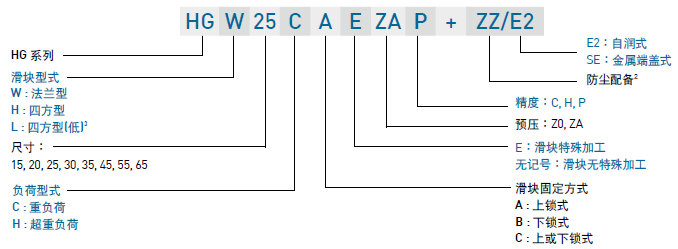

完整單滑塊型號：HGW25CAEZAP+ZZ/E2

   HG ：表示上銀的HG系列滑塊

   W  ：表示滑塊的形式，或形狀

   25 ：表示滑塊的尺寸標識

   C  ：表示滑塊的長短標識，在這里C表示標準長度，H表示長度加長型

   A  ：滑塊上安裝孔的方式

   E  ：滑塊是否特殊加工；一般都是無記號，表示標準滑塊

   ZA ：表示滑塊預壓量大小，也可看做滑塊在導軌上的松緊度，一般有輕、中、重三種方式

   P  ：表示滑塊精度；這個精度導軌和滑塊對應的，滑塊是什么精度，導軌也是同樣精度

ZZ/EE ：表示滑塊額外加裝的防塵配件；假如型號沒有這部分，就表示是標準滑塊

平時我們一般看到的型號并沒有這么長，這是因為通常都是標準需求，比如：HGW25CAZ0C

就表示是 HG 系列的滑塊；滑塊是 W 法蘭型；尺寸是25；長度是 C 的標準長滑塊；滑塊安裝孔是 A 的形式；預壓是 Z0 的預壓；導軌滑塊的精度是 C 級。

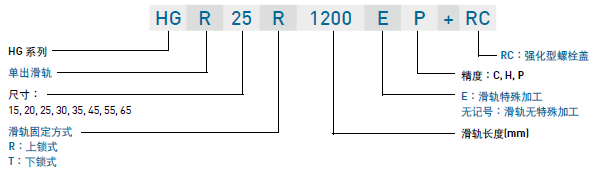

完整單導軌型號：HGR25R1200EP+RC

  HG ：HG系列導軌

  R  ：單出導軌標識，不配滑塊

  25 ：導軌尺寸

  R  ：導軌安裝孔方式

1200 ：導軌長度

  E  ：導軌是否特殊加工，無記號標識標準件

  P  ：表示導軌精度

  RC ：表示導軌孔螺栓蓋；一般無記號，表示塑料蓋

去掉一些復雜標識，標準件型號可以寫作 HGR25R1200P ，表示HG系列的導軌，25的尺寸，長度是1200，精度是P級。

通過上面三種型號含義解釋，你明白導軌滑塊型號要怎么看了嗎？
