將直線軸承安裝到軸承座，應采用裝配輔具以避免安裝時對外套或密封圈的直接撞擊。

直線軸安裝

在將軸插入直線軸承時必須小心地調整軸和軸承的位置。如果軸插入時有傾斜，則滾珠會因保持架的變形或破壞而發生偏移。

標準安裝

                           定位環安裝                                                                       壓板固定

可使用定位環或壓板固定直線軸承。

調整螺釘安裝

使用調整螺釘固定直線軸承的方法會引起外圈的變形，應當避免。

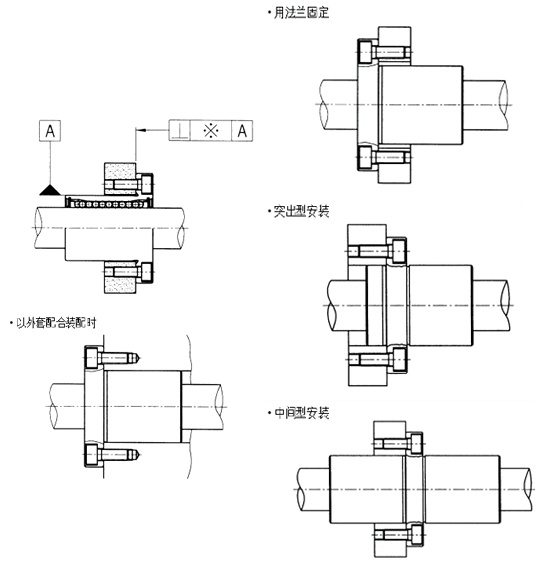

法蘭型安裝

安裝LMF,LMK,LMH型直線軸承時只需要用螺釘緊固法蘭即可。

注：以外套配合裝配時需要考慮形位公差

可調型(AJ)直線軸承安裝

采用可調型軸承座可以調整可調型軸承與光軸之間的間隙。在這種情況下，直線軸承開槽的位置應與軸承座開槽的位置成90度角，以平衡徑向變形。

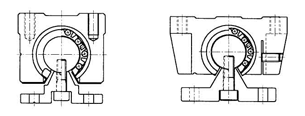

開口型安裝

開口型軸承也可采用可調型軸承座來安裝。通常可施加較輕的預緊力。

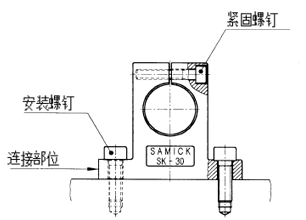

軸支座安裝

軸支座（SK）通過螺釘固定在工作臺上，用緊定螺釘固定光軸。

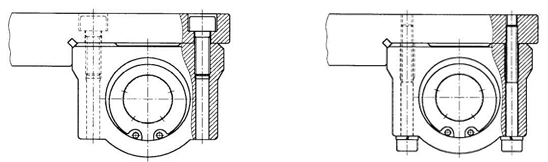

箱式直線軸承單元安裝

SC,SCW,SCV型箱式單元可用螺釘從頂端和底端安裝，可在最短時間內完成安裝。
